冷凍冷蔵倉庫で使用可能な「冷凍室タイプ」が新登場！
倉庫内の温度ムラを改善し、省エネを実現します。

製品仕様はこちら

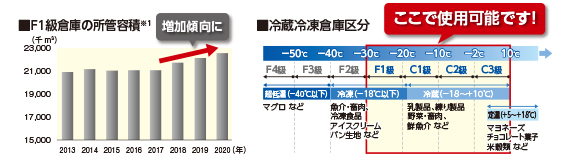

F1級倉庫（-20℃ ～ -30℃）の所管容積は、2018年以降増加傾向にあります。
そこで-30℃の環境でも使用できるエアー搬送ファン〈冷凍室タイプ〉を新発売しました。

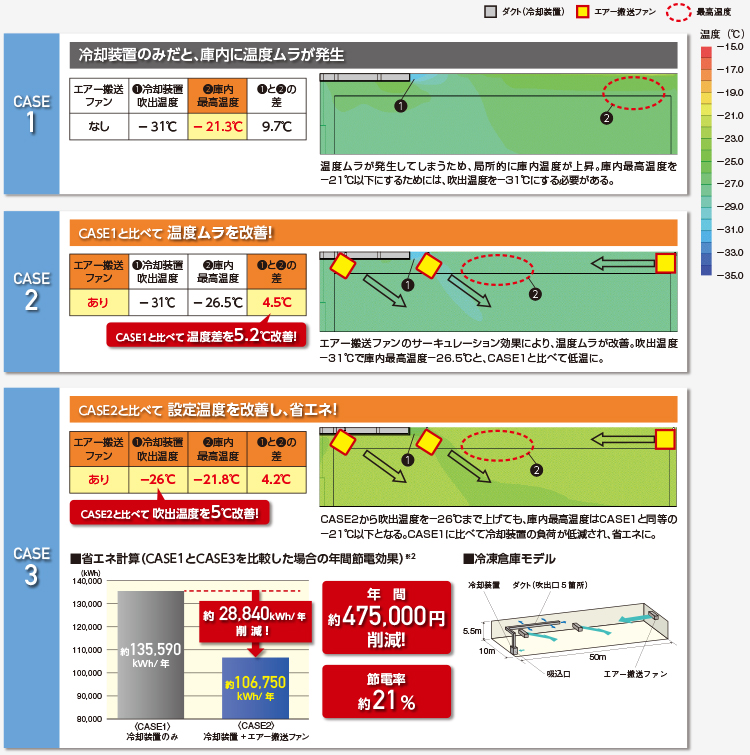

冷凍室タイプで改善のご提案

• ※1日本冷蔵倉庫協会HPより引用。（2022年3月9日確認）

-30℃の環境でも設置できる、エアー搬送ファン〈冷凍室タイプ〉のサーキュレーション効果で、温度ムラを改善します。

• ※2当社試算による。本値は保証値ではありません。

• 〈気流解析、省エネ試算条件〉
• ・倉庫条件 大きさ：50m×10m×5.5m、所管容積：2,250m³、壁面面積：1,660m²、壁面熱通過率：0.21W/m²K（日本冷凍空調学会規格 JSRAE S 0001:2016参照）
• ・機器条件 冷却装置…吹出風量：7,300m³/h（吹出5か所）、COP：1.15（-31℃）、1.31（-26℃）、設置台数：1台
  エアー搬送ファン（AH-3009TA-RG）…吹出風量：1,970m³/h/台（50Hz）、消費電力：118W/台（50Hz）、設置台数：3台（吹出角度：22.5°下向き（冷却装置側）×：2台、水平（奥側）×1台）
• ・解析条件 外気温度：16.5℃、入庫品冷凍食品温度：-18℃、入庫品比熱：1.7kJ/kgK（食品科学便覧参照）、入庫量：2.0kg/日m³（年間の入庫量と所管容量から算出）
  定常解析（気流及び庫内温度が安定した状態）
  （作業者、照明、荷役機械、保管品、扉開閉時等の熱負荷は考慮しない。）
• ・省エネ試算条件 運転時間：24hr/日×365日=8,760hr
  電気料金：16.5円/kWh（東京電力高圧電力A 17.37円/kWh（7月～9月）、16.24円/kWh（7月～9月以外）の年間加重平均）
  CASE1
  外気熱負荷 ：16.6kW｛ 1,660m²×0.21W/m²K×（16.5+31）｝
  入庫品熱負荷：1.2kW｛ （1.7kJ/kgK÷3,600W/J）×（2.0kg/日m³÷24hr/日）×2,250m³｝×（-18+31）｝
  年間消費電力：約135,590kWh｛ （16.6kW+1.2kW）÷1.15×8,760hr｝
  年間電気料金：約2,237,200円｛135,590kWh×16.5円/kWh｝

  CASE3
  外気熱負荷　：14.8kW｛1,660m²×0.21W/m²K×（16.5+26）｝
  入庫品熱負荷：0.7kW｛（1.7kJ/kgK÷3,600W/J）×（2.0kg/日m³÷24hr/日）×2,250m³｝×（-18+26）｝
  年間消費電力：約106,750kWh｛ ｛（14.8kW+0.9kW）÷1.31+（0.118kW/台×3台）｝×8,760hr｝
  年間電気料金：約1,761,300円（106,750kWh×16.5円/kWh）
