風向切替タイプ
手元で風向が替えられるエアー搬送ファン〈風向切替タイプ〉が新登場。
夏期の排熱補助と冬期の空調改善の一台二役。
![](airhanso0804/img_ah3012_top.gif)
![](/ldg/ja/common/img/module/bullet/bullet_box_right.png)
簡単風向切替で一台二役
![Angle Change](airhanso0804/icon_ah3012_anglechange.gif)
排熱補助や暖房補助など、用途に合わせて風向を簡単調節。
専用の風向切替コントローラで本体の吹出し方向を手元で簡単調節。夏期の排熱補助(例:風向水平吹出)と冬期の空調改善(例:真下吹出)の一台二役を実現します。一台の設置で複数の用途に対応でき、年間を通じて効率的な運転ができます。
■作業場近くに熱源などがある工場での使用例
〈夏期〉上部に滞る熱気を効率よく外へ
夏期は風向切替コントローラで本体の吹出し方向を水平(0°)に調節。 建物上部に立ち込める「熱気」の除去を後押しし、作業域の冷房効率を向上させます。
![排熱補助](airhanso0804/img_ah3012_title1_a2_1.jpg)
夏期は風向切替コントローラで本体の吹出し方向を水平(0°)に調節。 建物上部に立ち込める「熱気」の除去を後押しし、作業域の冷房効率を向上させます。
〈冬期〉上部に上る暖気と暖房気流を効率良く下へ
冬期は風向切替コントローラで本体の吹出し方向を斜め下方向(45°)~真下(90°)に調節。「熱気」を「暖気」として吹き降ろし、暖房を補助します。また空調機からの「暖気」の上昇を抑制し、作業域の暖房効率を向上させます。
![空調改善](airhanso0804/img_ah3012_title1_a2_2.jpg)
冬期は風向切替コントローラで本体の吹出し方向を斜め下方向(45°)~真下(90°)に調節。「熱気」を「暖気」として吹き降ろし、暖房を補助します。また空調機からの「暖気」の上昇を抑制し、作業域の暖房効率を向上させます。
- イラストはイメージです。実際の設置状態と異なります。※本商品が使用できる周辺温度は-10℃から+45℃です。これを超える場合は使用できません。
- 汚れた空気は別途換気設備で排出しています。
![駆動の仕組み](airhanso0804/img_ah3012_title1_b3.gif)
当社独自の駆動方式を採用し、円滑な動作を可能にしました。
駆動部を部品本体内に収めることでサイズダウンとすっきりしたデザインを両立。
簡単操作の専用風向切替コントローラ
![手元で自在に角度調節](airhanso0804/img_ah3012_title2_a2.gif)

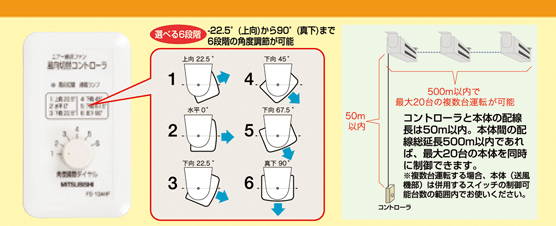

使いやすい・見やすい・コンパクトなダイヤル式を採用。6段階の角度調節。
操作が簡単なダイヤル式を採用。見やすいデザインを採用し、コンパクトで壁面に設置してもスペースをとりません。また複数台運転が可能なので大空間など多数台設置の場合でも最小限のコントローラですみます。
![選べる6段階](airhanso0804/ah3012_title2_a1.gif)
- コントローラ表示の角度による設定値は実動作角度との間に誤差を生じる場合がありますので目安としてご使用ください。
- 送風機の運転は別途コントロールスイッチが必要です。
三菱独自の技術で優れた送風能力と省メンテナンスを実現
ツインノズル構造
![ExtraFan](airhanso0804/icon_ah3012_extrafan.gif)
優れた搬送能力を実現。
当社独自のツインノズル構造により吹き出し気流の広がりを抑えることで気流の減衰を少なくし、搬送空気の到達距離(30m※)を確保。
- 無風状態で風速0.3m/sの到達距離を示します。
![エクストラファン、ツインノズル](airhanso0804/img_ah32_c.gif)
小形エクストラファン
![Twin Nozzle](airhanso0804/icon_ah3012_twinnozzle.gif)
大風量・低騒音・省電力。
省メンテナンス。
![三菱はプロペラ羽根!](airhanso0804/img_ah32_f.gif)
ホコリ付着抑制機能
羽根やバックガードのホコリ付着を抑制し、省メンテナンスを実現。
プロペラ羽根のエアー搬送ファンだからこそ可能な「逆回転運転」機能を搭載。送風方向を逆向きにすることで、羽根やバックガードに堆積するホコリの成長を遅らせます。また風が流れにくく、ホコリが溜まりやすいバックガード中央部にはホコリの付着を抑える「円形プレート」を搭載しました。専用のタイムスイッチボックスとの組み合わせにより通常(正転)運転終了ごとに自動的に10分間の逆転運転を行ないます。
- 逆転運転するためには別売の専用タイムスイッチボックスが必要です。
![通常運転、逆転運転](airhanso0804/img_ah3012_title3_c2.gif)
- 写真は当社リンティング試験(ホコリ付着加速試験)によるものであり、実際の使用環境とは異なります。
- リンティング試験…綿ホコリ50g、土ホコリ30gを30分ごとに発生機に供給。逆転運転ありでは、30分ごとに1回の逆転送風を実施。
