「快適なのに省エネ」をスマートに実現
省エネ性向上で、さらに環境にやさしく

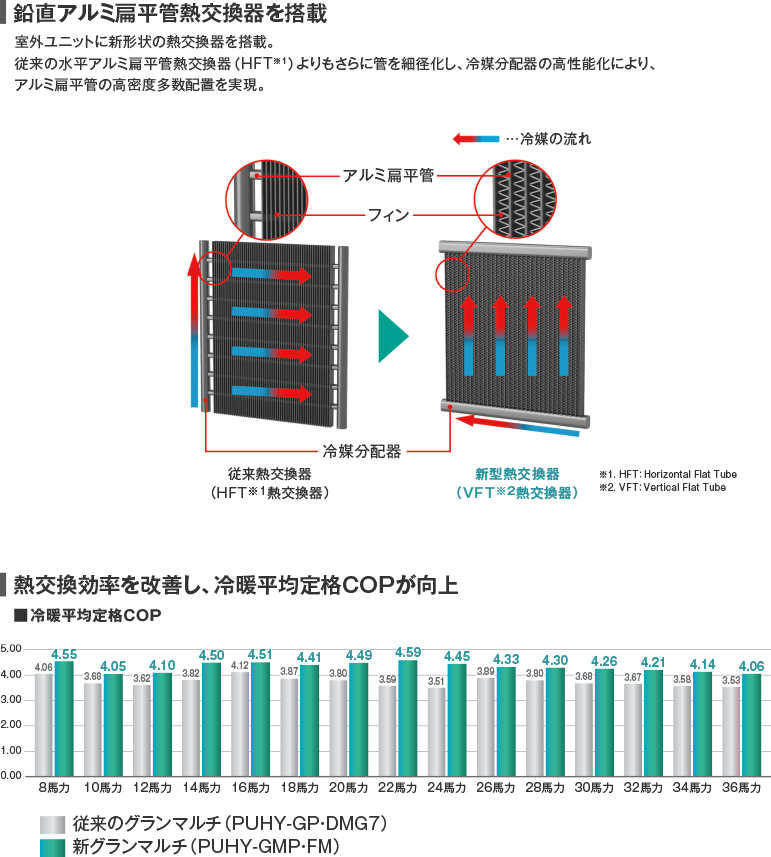

NEW新型鉛直アルミ扁平管熱交換器を採用し、省エネ性を向上
対象室外ユニットグランマルチ、シティマルチY GR〈高効率EXシリーズ〉
冷媒ガスと冷媒液を均等に混合する二重管構造の高性能冷媒分配器により、微細な冷媒流路で構成されるアルミ扁平管を高密度に多数実装を実現した「鉛直アルミ扁平管熱交換器(VFT熱交換器)」を搭載することで消費電力の削減に貢献します。

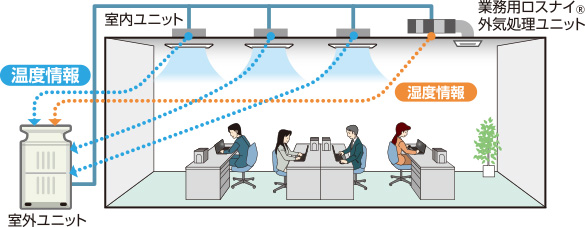

「潜顕スマート除／加湿空調システム」で負荷に即した、
自動省エネ制御を。
室内温度と湿度情報をもとに、適切な冷媒の蒸発温度に変化させることで、低負荷時における圧縮機の余分な運転を減らし、省エネを図ります。また、省エネ率について数値での見える化も可能です※4。
- ※詳細は「省エネ空調システムのご提案」カタログをご覧ください。
- ※4:省エネ率の試算については別途営業窓口までお問い合わせください。
ZEBを実現するグランマルチ高COPタイプ（受注仕様）
ZEB実現のベースとなる基準一次エネルギー消費効率50％以上低減の実現を目指した受注仕様をラインアップ。
グランマルチ仕様値概要
| PUHY- GMP224FM （8馬力） |
PUHY- GMP280FM （10馬力） |
PUHY- GMP335FM （12馬力） |
PUHY- GMP400FM （14馬力） |
PUHY- GMP450FM （16馬力） |
PUHY- GMP500FM （18馬力） |
PUHY- GMP560FM （20馬力） |
PUHY- GMP630FM （22馬力） |
PUHY- GMP670FM （24馬力） |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電源 | 200V 3〜（三相） 50/60Hz | |||||||||||||||||||
| 冷房能力（kw） | 22.4 | 28.0 | 33.5 | 40.0 | 45.0 | 50.0 | 56.0 | 63.0 | 67.0 | |||||||||||
| 暖房能力（kw） | 25.0 | 31.5 | 37.5 | 45.0 | 50.0 | 56.0 | 63.0 | 69.0 | 77.5 | |||||||||||
| 暖房低温能力（kw） | 15.3 | 20.4 | 23.6 | 27.2 | 30.6 | 35.7 | 39.1 | 42.5 | 45.9 | |||||||||||
| 消費電力 （kw） |
冷房 | 5.07 | 7.37 | 7.93 | 9.05 | 10.3 | 11.4 | 12.7 | 14.2 | 15.7 | ||||||||||
| 暖房 | 5.33 | 7.30 | 9.41 | 9.77 | 10.7 | 12.6 | 13.7 | 14.5 | 16.7 | |||||||||||
| 暖房低温 | 6.50 | 10.0 | 11.6 | 11.6 | 13.2 | 15.1 | 16.7 | 18.0 | 19.7 | |||||||||||
| 電流 （A） |
冷房 | 16.26 | 23.63 | 25.43 | 29.02 | 33.03 | 36.56 | 40.73 | 45.54 | 50.35 | ||||||||||
| 暖房 | 17.09 | 23.41 | 30.18 | 31.33 | 34.32 | 40.41 | 43.94 | 46.50 | 53.56 | |||||||||||
| 冷暖平均COP | 4.55 | 4.05 | 4.10 | 4.50 | 4.51 | 4.41 | 4.49 | 4.59 | 4.45 | |||||||||||
| 冷房COP | 4.41 | 3.79 | 4.22 | 4.41 | 4.36 | 4.38 | 4.40 | 4.43 | 4.26 | |||||||||||
| 暖房COP | 4.69 | 4.31 | 3.98 | 4.60 | 4.67 | 4.44 | 4.59 | 4.75 | 4.64 | |||||||||||
| 構成 ユニット |
形名 | − | − | − | PUHY- GMP160 KFM |
PUHY- GMP224 FM |
PUHY- GMP224 FM |
PUHY- GMP224 FM |
PUHY- GMP160 KFM |
PUHY- GMP160 KFM |
PUHY- GMP160 KFM |
PUHY- GMP160 KFM |
PUHY- GMP160 KFM |
PUHY- GMP224 FM |
PUHY- GMP160 KFM |
PUHY- GMP224 FM |
PUHY- GMP224 FM |
PUHY- GMP224 FM |
PUHY- GMP224 FM |
PUHY- GMP224 FM |
| 筐体 |  |
 |
|
 |
|
 |
|
|
|
|||||||||||
| PUHY- GMP730FM （26馬力） |
PUHY- GMP775FM （28馬力） |
PUHY- GMP850FM （30馬力） |
PUHY- GMP900FM （32馬力） |
PUHY- GMP950FM （34馬力） |
PUHY- GMP1000FM （36馬力） |
|||||||||||||||
| 電源 | 200V 3〜（三相） 50/60Hz | |||||||||||||||||||
| 冷房能力（kw） | 73.0 | 77.5 | 85.0 | 90.0 | 95.0 | 100.0 | ||||||||||||||
| 暖房能力（kw） | 82.5 | 90.0 | 95.0 | 100.0 | 106.0 | 112.0 | ||||||||||||||
| 暖房低温能力（kw） | 51.0 | 56.1 | 61.2 | 64.4 | 67.6 | 70.8 | ||||||||||||||
| 消費電力 （kw） |
冷房 | 17.9 | 19.1 | 21.7 | 22.4 | 23.1 | 24.1 | |||||||||||||
| 暖房 | 17.9 | 19.7 | 20.6 | 22.6 | 25.3 | 28.1 | ||||||||||||||
| 暖房低温 | 22.9 | 26.3 | 29.6 | 31.4 | 33.4 | 35.2 | ||||||||||||||
| 電流 （A） |
冷房 | 57.41 | 61.26 | 69.60 | 71.84 | 74.09 | 77.30 | |||||||||||||
| 暖房 | 57.41 | 63.18 | 66.07 | 72.48 | 81.14 | 90.13 | ||||||||||||||
| 冷暖平均COP | 4.33 | 4.30 | 4.26 | 4.21 | 4.14 | 4.06 | ||||||||||||||
| 冷房COP | 4.07 | 4.05 | 3.91 | 4.01 | 4.11 | 4.14 | ||||||||||||||
| 暖房COP | 4.60 | 4.56 | 4.61 | 4.42 | 4.18 | 3.98 | ||||||||||||||
| 構成 ユニット |
形名 | PUHY- GMP224 FM |
PUHY- GMP224 FM |
PUHY- GMP280 FM |
PUHY- GMP224 FM |
PUHY- GMP280 FM |
PUHY- GMP280 FM |
PUHY- GMP280 FM |
PUHY- GMP280 FM |
PUHY- GMP280 FM |
PUHY- GMP280 FM |
PUHY- GMP280 FM |
PUHY- GMP335 FM |
PUHY- GMP280 FM |
PUHY- GMP335 FM |
PUHY- GMP335 FM |
PUHY- GMP335 FM |
PUHY- GMP335 FM |
PUHY- GMP335 FM |
|
| 筐体 |  |
 |
 |
|
|
|
||||||||||||||
ZEBとは

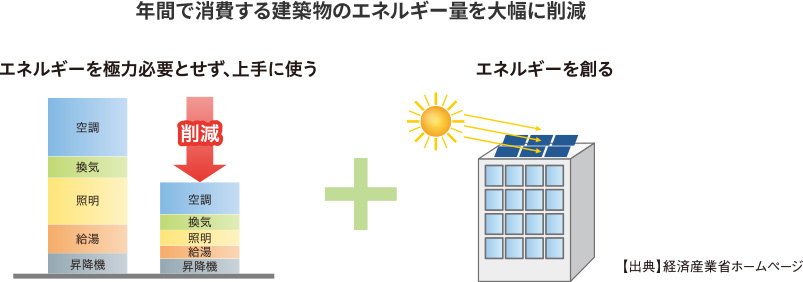

ZEBとは、快適な室内環境を保ちながら、高断熱化・日射遮蔽、自然エネルギー利用、高効率設備により、できる限りの省エネルギーに努め、太陽光発電等によりエネルギーを創ることで、年間で消費する建築物のエネルギー量が大幅に削減されている建築物
ZEBの定義・評価方法

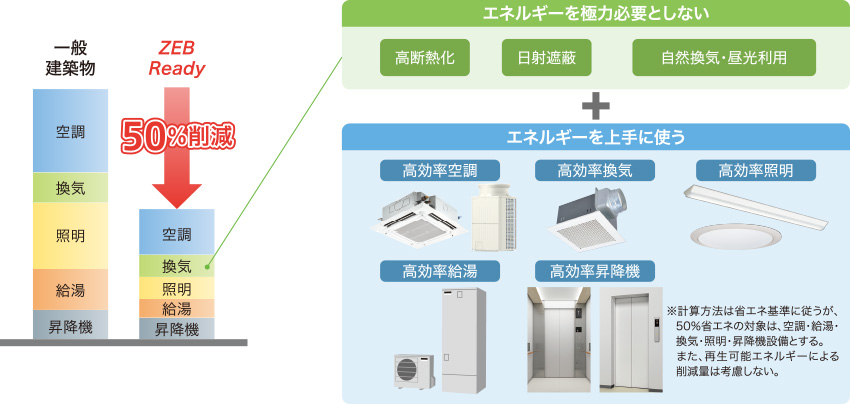

エネルギーを極力必要とせず、上手に使う建築物
- ZEBの設計段階では、建築計画的な手法（パッシブ手法）を最大限に活用しつつ、長寿命かつ改修が困難な建築外皮を高度化した上で、設備の効率化を重ね合わせることで、省エネルギー化を図ることが重要
- 省エネ基準よりも50％以上の省エネをZEB基準（ZEB Ready）として設定
- 上記省エネ率については設計段階で評価する
エネルギーを創る建築物
- 50%以上省エネ（ZEB Ready）を満たした上で、太陽光発電等によりエネルギーを創ることで、正味でゼロ・エネルギーを目指す
- 正味で75％以上省エネを達成したものをNearly ZEB
正味で100％以上省エネを達成したものを『ZEB』 - 建築物の延べ面積が10,000m2以上で、再生可能エネルギーを除く一次エネルギーを30％以上（ホテル等、病院等、百貨店等、飲食店等、集会場等）、40％以上（事務所等、学校等、工場等）削減したものをZEB Oriented
- ※100％省エネ、75％省エネの判定方法は省エネ基準に従うが、その対象は、空調・給湯・換気・照明・昇降機設備とする。また、再生可能エネルギーはオンサイト（敷地内）を対象とし、ここでは売電分も考慮する。（ただし、余剰売電分に限る）
