ソリッドステートコンタクタ

温度制御

UA-PC形電力制御ユニットとUS-N/K形、US-H形ソリッドステートコンタクタの組合せにより、発生ノイズの少ないサイクル制御方式による高精度な電力調節が可能なため、電気炉などの温度制御に最適です。

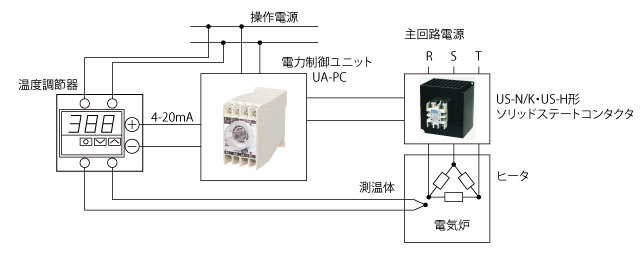

ご使用例

ご使用例

サイクル制御方式
負荷電流を一定の周期で、所定の時間通電し、その後無通電とする動作を短時間で繰返し負荷の 電力を制御する方式で、負荷電力は、この通電時間を一定の制御周期内で変化させることによって 調整できます。 この方式は主に、熱時定の大きいヒータ負荷を使用した温度調節に使用され、 オンとオフの電力平均値に対して高精度の設定ができます。

サイクル制御の負荷電流波形

【UA-PCの仕様】
制御周期:0.2~1秒(設定器にて可調整)
勾配設定:0~100%(設定器にて可調整)
出力電圧調整範囲:0~100%
