三菱24kV気中絶縁スイッチギヤ

"HS-A"

24kV受配電設備の新設・更新に最適。

コンパクト構造

• 絶縁導体を支持碍子に挿入する方式を採用し、絶縁距離を大幅に削減しました。
• VCB収納盤で盤幅800mm、奥行1500mm、高さ2600mm（受配電、屋内タイプ、1面あたり）とし、据え付けスペースを削減（従来比63%削減）しました。

1台で制御・保護・計測・表示を行うマルチリレー搭載

• 制御･保護・計測・表示機能を備えたデジタル形マルチリレーを標準搭載。また、当社受配電監視制御システム（MELSAS-S）や、受配電保全支援システム（MELSAFE）とあわせて活用することにより更に機能アップが図れます。

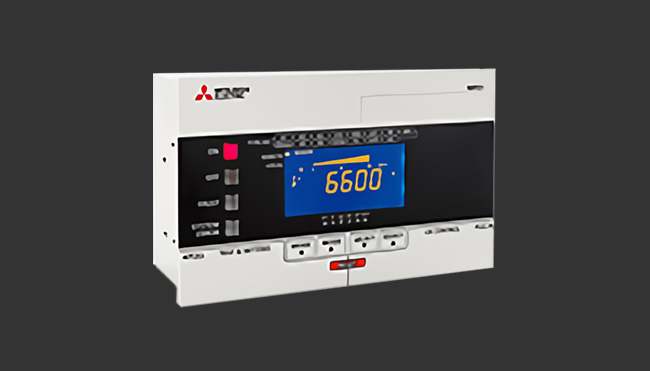

MP形マルチリレー

真空遮断器

• VCBの基本配置を中段とし、導体の接続箇所を削減し、放熱も減少しました。

くさび締付型ケーブル終端箱

• 受電点用くさび締付型ケーブル終端箱を採用することにより、盤幅が縮小。また、ケーブル工事の簡素化が図れます。

3位置（閉-開-接地位置）断路器の採用

• 盤構成がシンプルになり、コンパクト化に貢献しました。

省力化

• VCBにグリスレスギヤ、長寿命グリースを採用し、機構部の保守を簡便化しました。

準拠規格・定格事項

金属閉鎖形スイッチギヤ及びコントロールギヤ

JEM1425　CW形，（PW形オプション）

仕様書はフリックで左右にスクロール出来ます

定格電圧	24kV
定格母線電流	630A/1250A
定格短時間耐電流	25kA(1秒)
定格周波数	50Hz，60Hz
使用条件	屋内・屋外・標準使用状態
