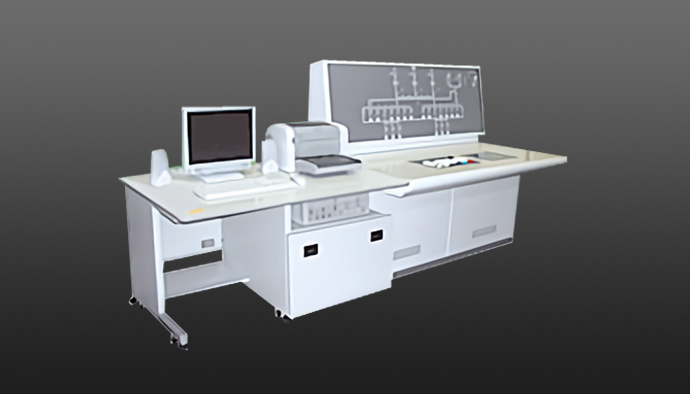

三菱受配電総合監視制御システム
“MELSAS-S”
新時代の制御。小規模から大規模までプランに合せたさまざまなシステム構築が可能です。
受配電設備のライフサイクルコストの削減に寄与
- 力率改善制御、デマンド監視で運転コストの削減と省エネに貢献します。
- 伝送システムの採用で配線コスト（材料、試験、工事費等）の大幅削減（ハードワイヤ接続と比べて）を実現します。
- 受配設備の点検業務（巡視・定期）や事故時復旧業務の効率化を実現します。
- 設備機器名称などのシステム変更作業がお客様で簡単に変更できます。
光ファイバ伝送でシステムの信頼性が大幅にアップ
- 光ファイバの採用で耐ノイズ性が向上し、システムの信頼性が大幅に向上しました。
監視表示画面の視認性や操作性が向上
- 斬新なグラフイックパネルの採用と見やすい、分かりやすい、使いやすい画面構成によりすぐれた監視性、操作性を実現しました。
- アナログ計測値をメーター表示することで、直感的な視認性を実現しました。
容易な拡張性
- 子局の増設により、設備増設にも柔軟に対応できます。
使いやすい監視操作方式の実現
- グラフィックパネルと専用操作キーボードを設置し、人間工学的にもすぐれた使いやすい監視操作を実現します。
お客様による変更を簡単に実現
- データ処理ユニット(PC)ではお客様にて信号名称、計測スケール、単位、乗率、表示色等の変更が可能です。アナログ入力監視では表示をアナログメータにしたり、上限、上上限、下限、下下限の設定変更が容易にできます。

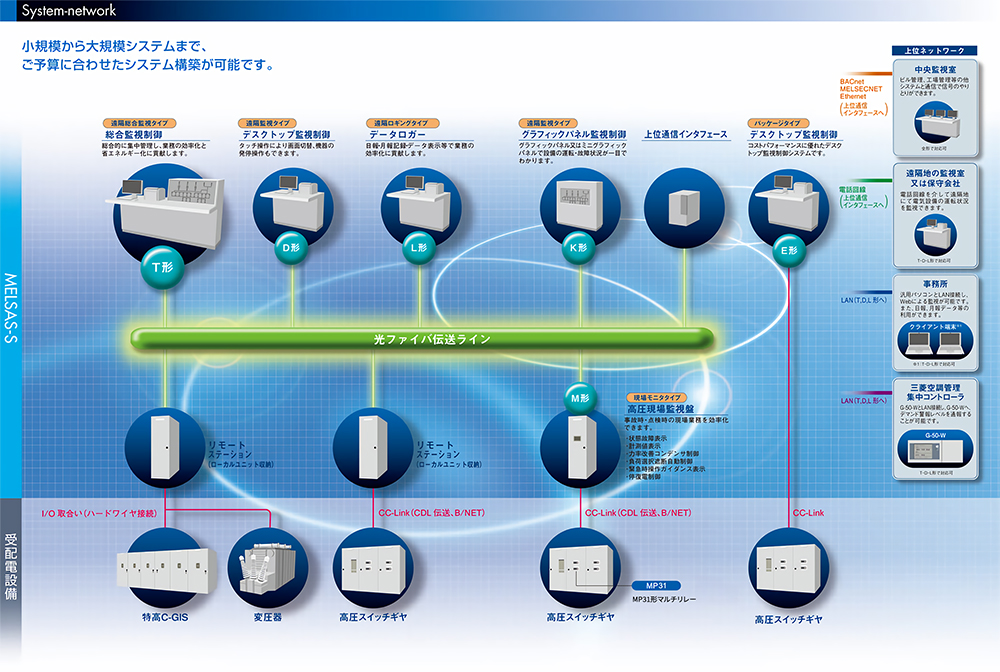

システム構成

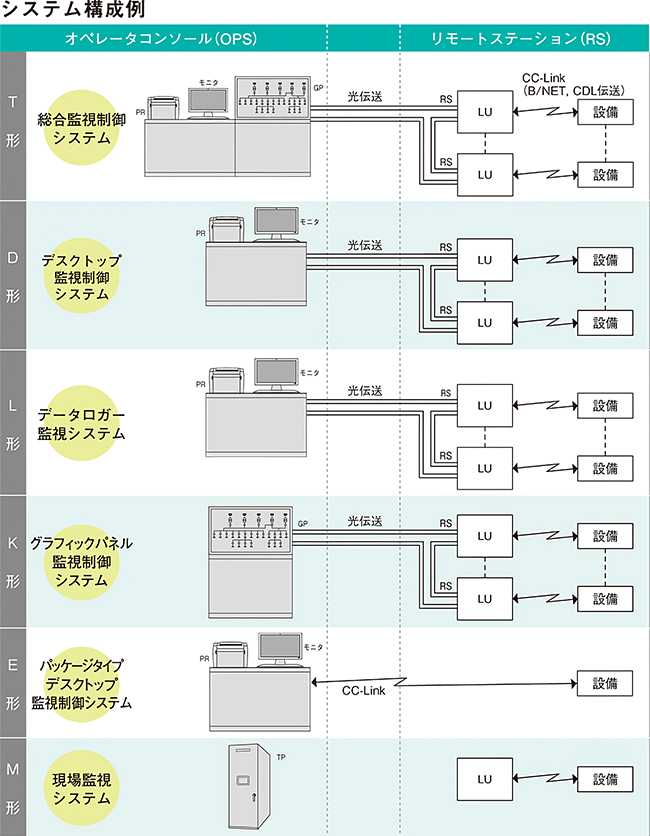

システム構成例
最大管理点数
仕様書はフリックで左右にスクロール出来ます
| 内容 | 大規模 | 中規模 | 小規模 | ||
|---|---|---|---|---|---|
| T形 | D形 | L形 | K形 | M形 | |
| 機器の発停操作・グラフィックパネル表示 | ○ | － | － | ○ | － |
| データ収集・モニタ表示・プリンタ印字 | ○ | ○ | ○ | － | － |
| データの入出力・ローカル制御 | 最大16局 | 1局 | |||
| 機器に対する入切操作出力用 | 500×2点 | 500×2点 | － | 500×2点 | － |
| 機器の運転状態信号入力用 | 1000点 | 1000点 | 1000点 | 500点 | 64点 |
| 機器の故障信号入力用 | 1000点 | 1000点 | 1000点 | 500点 | 64点 |
| 電圧・電流等のアナログ信号入力用 | 1000点 | 1000点 | 1000点 | (50点) | (16点) |
| 電力量等のパルス信号入力用 | 1000点 | 1000点 | 1000点 | － | － |
| グラフィックパネル上の状態・故障表示用 | 400点 | － | － | 400点 | － |
