MS

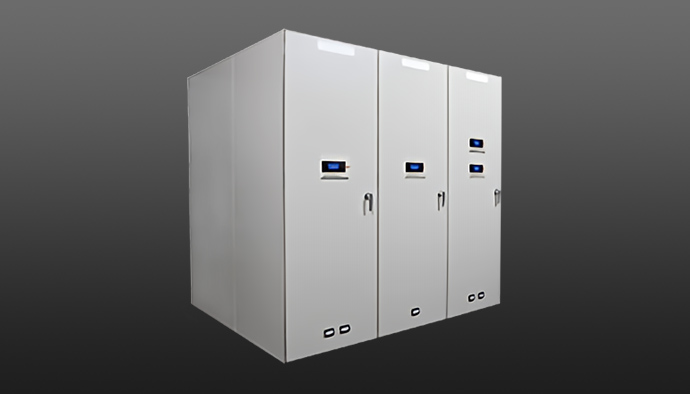

三菱3.6/7.2kV高圧スイッチギヤ "MS"

"MS"

受配電設備の新設・更新に最適。

コンパクト

  • 保護制御機器にマルチリレー(制御・保護・計測・表示機能を備えたデジタル形マルチリレー)を標準採用しました。
  • 主母線を縦型配置とする事で奥行き寸法を削減し、設置面積約40%減(当社MA形スイッチギヤとの比較)を実現しました。
  • 寸法:盤幅700mm×奥行1400mm×高さ2300mm(遮断器2段積、定格母線電流630A、定格短時間耐電流20kA、マルチリレー使用、屋内タイプ、1面あたり)

省資源・省エネ・省配電

技術の結集により地球環境にやさしい製品の誕生

  • 機器配置の最適化と、主回路導体の最短化により、発熱量を当社従来比75%に削減。
  • 制御回路のモジュール化により配線と部品を削減しました。
  • MP形マルチリレーを標準搭載、オプションとして伝送機能・トリップ電流計測機能をラインナップ。

点検作業の省力化

  • 受配電総合監視制御システムMELSAS-Sとの組合せにより、MP形マルチリレーの自動点検システムの構築が可能です。
    自動試験内容:保護連動試験、操作連動試験

設備計画・設置作業が容易

  • ワイドレンジCTの採用で負荷容量変更に対し、対応が容易です。

準拠規格・定格事項

金属閉鎖形スイッチギヤ及びコントロールギヤ

JEM1425 CW形,PW形,MW形 (母線絶縁被覆:オプション)

高圧コンビネーションスタータ

JEM1225 M3~M5形

仕様書はフリックで左右にスクロール出来ます

定格電圧 3.6kV 7.2kV
定格母線電流 400A,630A,1250A,1600A,2000A,2500A,3150A
定格短時間耐電流 8kA,12.5kA,20kA,25kA,31.5kA,40kA(1秒)
定格周波数 50/60Hz
使用条件 屋内・屋外・標準使用状態
