中容量
MELUPS 2133C
標準仕様 7.5-50kVA
| 定格出力容量（kVA） | 7.5 | 10 | 15 | 20 | 30 | 40 | 50 | |
|---|---|---|---|---|---|---|---|---|
| 交流入力 | 相数 | 三相3線 | ||||||
| 定格電圧 | 200、210V、220V | |||||||
| 電圧変動範囲 | ＋10％、－30％（－10〜－30％時は、負荷低減が必要） | |||||||
| 定格周波数 | 50 または 60Hz | |||||||
| 周波数変動範囲 | ±10％ | |||||||
| 交流出力 | 相数 | 三相3線 | ||||||
| 定格電圧 | 200、210V、220V | |||||||
| 電圧精度 | ±1.0％以下（0〜100％負荷にて） | |||||||
| 定格周波数 | 50 または 60Hz | |||||||
| 周波数精度 | ±0.01％以下（バイパス非同期運転時） | |||||||
| 定格負荷力率 | 0.8（遅れ） | |||||||
| 電圧波形歪率 | 2％以下（線形負荷時） 5％以下（100％整流器負荷時） |
|||||||
| 過渡電圧変動率 | ±5％以下（負荷急変0⇔100％にて） ±2％以下（停電または復電時） ±5％以下（出力切換（バイパス⇒インバータ）時・入出力定格時） |
|||||||
| 過渡変動整定時間 | 50msec以下 | |||||||
| 電圧不平衡比 | ±1.0％以下 （負荷不平衡比100％にて） |
|||||||
| インバータ過電流耐量 | 125％ 1分 150％ 30秒 |
|||||||
| 蓄電池 | 内蔵（10分間） | 別置 | ||||||
| UPS本体外形 | W（mm） | 500 | 500 | 500 | 500 | 500 | ||
| D（mm） | 725 | 725 | 725 | 725 | 725 | |||
| H（mm） | 1,550 | 1,550 | 1,550 | 1,550 | 1,550 | |||
| 質量（kg） | 280 | 400 | 210 | 230 | 250 | |||
システム構成例

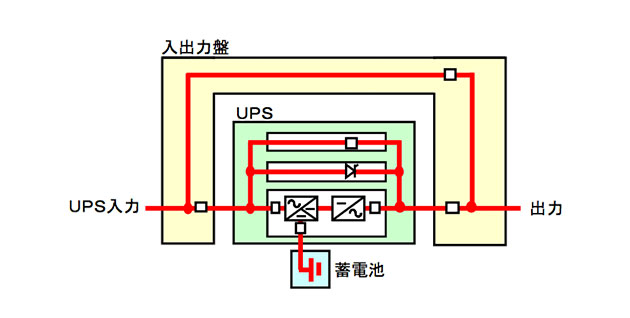

単機システム
