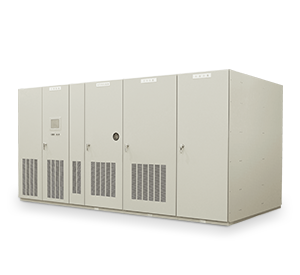

大容量
MPC方式高圧瞬低補償装置
ビル・工場の高圧瞬低対策に新たな解答
- 高速スイッチ（通常時）によるコンバージョン方式（常時商用給電）で効率99％以上を達成。
- 負荷設備の規模に応じて最大12MVAの大容量システムが構築可能。
- エネルギー貯蔵源として蓄電池の他に電気二重層キャパシタ（EDLC※）の選択が可能。
※Electric Double layer Capacitor
※本装置には東京電力株式会社殿、東北電力株式会社殿との共同開発による技術が含まれております。
- 500〜12000kVA
- 並列・単機
- 入力：三相
- 出力：三相
機能概要
外形図（参考）
| 容量（MVA） | 0.5/0.75/1/1.5/2/3/4/5/6/8/10/12 |
|---|---|
| 入力 | 三相3線 3300V/6600V |
| 出力 | 三相3線 3300V/6600V |
| 運転方式 | MPC方式 |
| 双方向コンバータ方式 | IGBTによるPWM式 |
| 蓄電池 | 別盤 |
| その他 | 並列増設が可能 |
オプション
