中容量
MELUPS 2133L
標準仕様 75-200kVA
| 定格出力容量（kVA） | 75 | 100 | 150 | 200 | |
|---|---|---|---|---|---|
| 交流入力 | 相数 | 三相3線 | |||
| 定格電圧 | 200、210V、220V | ||||
| 電圧変動範囲 | ＋10％、－30％（－10〜－30％時は、負荷低減が必要） | ||||
| 定格周波数 | 50 または 60Hz | ||||
| 周波数変動範囲 | ±5％ | ||||
| 交流出力 | 相数 | 三相3線 | |||
| 定格電圧 | 200、210V、220V | ||||
| 電圧精度 | ±1.0％以下（0〜100％負荷にて） | ||||
| 定格周波数 | 50 または 60Hz | ||||
| 周波数精度 | ±0.01％以下（バイパス非同期運転時） | ||||
| 定格負荷力率 | 0.8（遅れ）（0.9（遅れ）も選択可） | ||||
| 電圧波形歪率 | 2％以下（線形負荷時） 5％以下（100％整流器負荷時） |
||||
| 過渡電圧変動率 | ±5％以下（負荷急変0⇔100％にて） ±2％以下（停電または復電時） ±5％以下（出力切換（バイパス⇒インバータ）時・入出力定格時） ±6％以下（並列投入または解列時） |
||||
| 過渡変動整定時間 | 50msec以下 | ||||
| 電圧不平衡比 | ±1.0％以下 （負荷不平衡比100％にて） |
||||
| インバータ過電流耐量 | 125％ 10分 150％ 1分 |
||||
| 蓄電池 | 別置 | ||||
| UPS本体外形 | W（mm） | 800 | 1,200 | ||
| D（mm） | 760 | 910 | |||
| H（mm） | 1,950 | 1,950 | |||
| 質量（kg） | 650 | 1,150 | |||
システム構成例

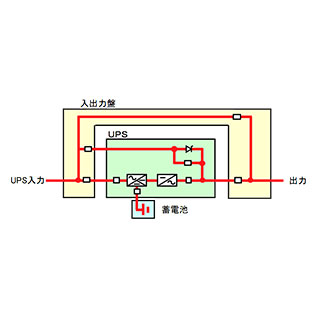

単機システム

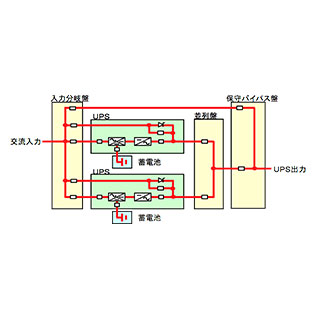

並列冗長システム

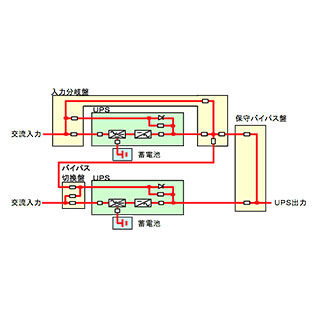

待機冗長システム
