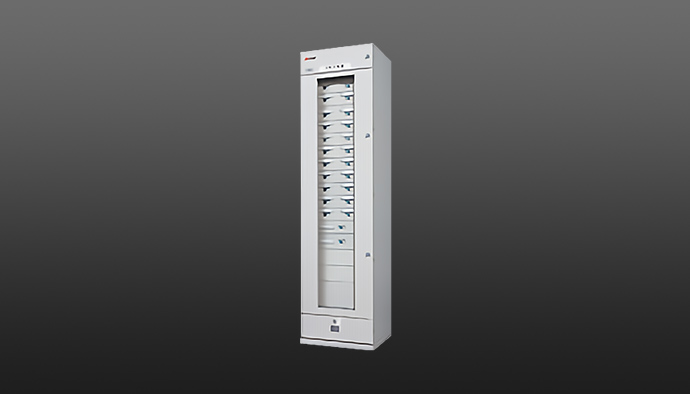

三菱低圧ノーヒューズ分電盤
“CNF-B”
優れた操作性・保守性・安全性を実現。
高収納を徹底追及した構造
- ユニット収納範囲は最大1800mmで、MCCB(100AF，3P)×2台ユニットの場合は18台収納可能です。
- 寸法：盤幅600mm×奥行550mm×高さ2300mm（屋内タイプ、1面あたり）
操作性・保守性・安全性に優れた構造
- 内扉のユニット前面には、MCCB操作ハンドルのみ露出する保護カバーを取付けています。
- さらに内扉を開放しても、MCCB電源側には透明の安全カバーを取付けてあるため、保守点検が安全に行えます。
- 各ユニットは電源グリップ式も製作可能です。
据付配線が容易な構造
- 母線構造はB形コントロールセンタと同一に構成されているため、B形コントロールセンタと母線連絡が容易に行えます。
- B配線システムの場合は、外部への配線が前面で行えます。
準拠規格・定格事項
準拠規格
JEM 1265
参考規格
JEM 1195
仕様書はフリックで左右にスクロール出来ます
| 定格絶縁電圧 | AC600V |
|---|---|
| 定格使用電圧 | AC100～460V |
| 定格最大電流 | AC 3000A |
| 定格周波数 | 50Hz、60Hz |
| 定格短時間電流 | 標準50kA 0.5秒 最大65kA 1.0秒 |
| 定格耐電圧 | AC2200V（1分間） |
