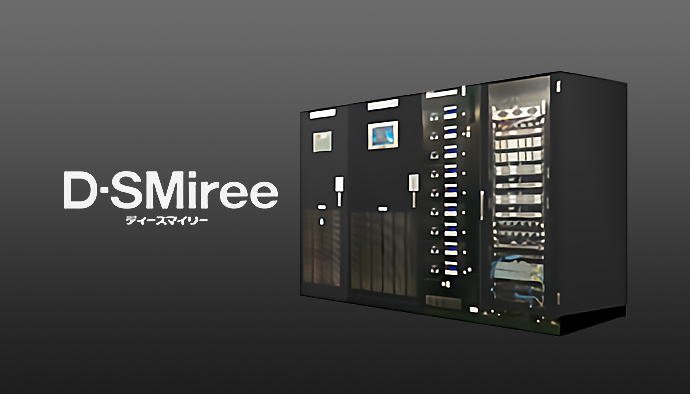

三菱スマート中低圧直流配電ネットワークシステム
“D-SMiree”
「創エネ」「蓄エネ」「省エネ」に対応した次世代の直流配電システム
- D-SMiree：Diamond-Smart Medium voltage direct current distribution network system
innovative(革新性) reliability(信頼性) economy(経済性) ecology(環境性）
配電ネットワークシステムを革新
2050年までに温室効果ガスの排出を全体としてゼロにする「カーボンニュートラル、脱炭素社会の実現」を目指した取り組みが加速しています。電力インフラにおいても、太陽光発電をはじめとした再生可能エネルギーや蓄電池、燃料電池、電気自動車等との連系拡大と電源品質維持の両立のほか、分散電源化による地域社会のレジリエンス強化や災害に強い電力ネットワークの構築の要求が高まっています。「中低圧直流配電ネットワークシステム：D-SMiree（ディースマイリー）」は、これらの要求に対応し、最先端の電力変換技術とエネルギー制御技術を組み合わせた「信頼性」「環境性」「経済性」を支援する革新的な配電システムです。
特徴
直流配電のメリットを活用した、三菱スマート中低圧直流配電ネットワークシステムは、貴重なエネルギーを最適に活用するために「創エネ」「蓄エネ」「省エネ」の観点から大きく3つの特徴を有しています。
- 創エネ：直流は、再生可能エネルギー発電（太陽光・風力等）の複数の発電設備との連系に最適です。
- 蓄エネ：EMS（エネルギー・マネジメント・システム）の発電予想機能による蓄電池充放電制御を実現。エネルギーの有効活用が可能です。（発電予想機能はオプション）
- 省エネ：直流は、従来の交流配電に比べ、変換回数削減による省エネを実現します。
構成図
定格
仕様書はフリックで左右にスクロール出来ます
| 商用変換器タイプ Grid Converter Class |
D-SMiree Mini | D-SMiree Standard | |
|---|---|---|---|
| システム容量 System Capacity |
10.5kW | 100～700kW | 100kW |
| モジュール容量 Per Module Cap. |
3.5kW | 100kW | 100kW |
| 並列運転 Parallel Operation |
3台 3 modules |
最大7台 7 modules (max.) |
1台 1 module |
| 逆変換・双方向運転※ Inverse conversion |
- | - | 〇 |
| 入力電圧 Input Voltage |
200VAC・三相3線式 3Ph3W |
||
| 入力周波数 Input Frequency |
50Hz or 60Hz | ||
| 出力電圧 Output Voltage |
380VDC | 340VDC or 380VDC | |
- 太陽光発電等の直流電力を交流電力に変換する機能。（AC⇔DC）
Function to convert DC power generated by solar power, etc. to AC power.

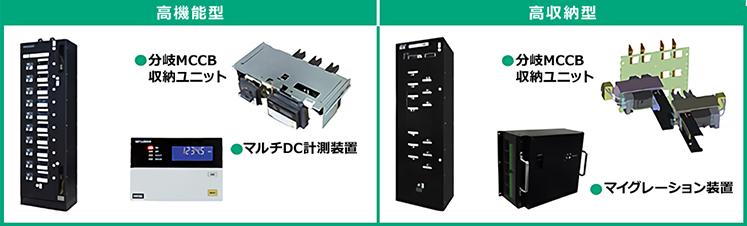

直流分電盤
概念図
DC380V対応 直流LED照明
