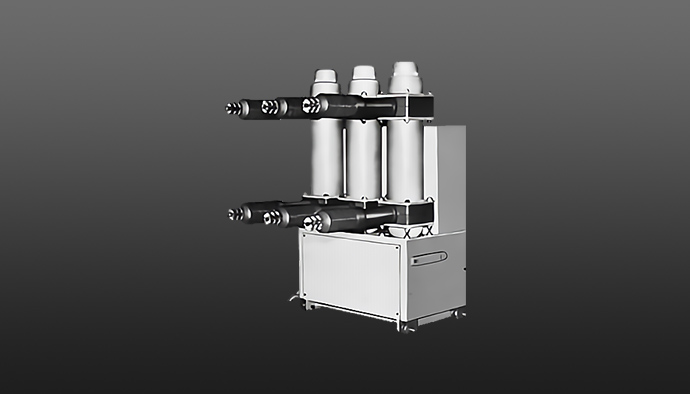

三菱12/24/36kV特別高圧ガス遮断器
“SFGシリーズ”
電力設備の信頼性向上にお応えします。
定格・仕様
優れた遮断性能
- SF6ガスの優れた特性により一般短絡条件だけでなく､異相地絡､脱調などの厳しい条件でも安定した遮断性能を発揮します。
高い安全性
- 接地タンク形で、引出形ですからメンテナンス作業での安全性が高く、またSF6ガスは化学的に不活性で、不燃性です。
低サージ
- 励磁電流遮断ではさい断電流が小さい為、遮断時の過電圧は2倍以下であり、また充電電流も無再点弧で遮断しますので過電圧は発生せず、あらゆる回路にサージ吸収装置なしで安心してお使いいただけます。
容易な取扱い
- 電動ばね操作方式ですからコンプレッサや大容量のバッテリ設置が不要、その上、無電源の場合でも手動で開閉操作ができます。
保守の省力化
- SF6ガスの優れた特性により、ガス自体の劣化、コンタクトや絶縁物の腐食はなく、コンタクトの消耗も極めて少なく、長寿命です。この為、点検間隔を長くでき、保守作業を大幅に軽減することができます。
定格・仕様
＜6kV,10kVシリーズ＞
仕様書はフリックで左右にスクロール出来ます
| 形名 | 6-SFG-40 | 6-SFG-63 | 10-SFG-40 | 10-SFG-50 |
|---|---|---|---|---|
| 定格電圧 | 3.6/7.2kV | 7.2kV | 12kV | |
| 定格電流 | 1,200A 2,000A 3,000A 4,000A |
1,200/2,000A 3,000A 4,000A | 1,200A 2,000A 3,000A 4,000A | 1,200/2,000A 3,000A 4,000A |
| 定格周波数 | 50/60Hz | |||
| 定格遮断電流 | 40kA | 63kA | 40kA | 50kA |
| 定格遮断時間 | 5サイクル | |||
| 定格ガス圧力（at 20°C） | 0.5MPa | |||
| 補給指令圧力（at 20°C） | 0.45MPa | |||
| 鎖錠圧力（at 20°C） | 0.4MPa | |||
| 準拠規格 | JEC-2300 | |||
＜20kV,30kVシリーズ＞
仕様書はフリックで左右にスクロール出来ます
| 形名 | 20-SFG-25A | 20-SFG-40A | 30-SFG-25A | 30-SFG-40A |
|---|---|---|---|---|
| 定格電圧 | 24kV | 36kV | ||
| 定格電流 | 600A 1,200A 2,000A 3,000A |
1,200A 2,000A 3,000A |
600A 1,200A 2,000A 3,000A |
1,200A 2,000A 3,000A |
| 定格周波数 | 50/60Hz | |||
| 定格遮断電流 | 25kA | 40kA | 25kA | 40kA |
| 定格遮断時間 | 5サイクル | |||
| 定格ガス圧力（at 20°C） | 0.5MPa | |||
| 補給指令圧力（at 20°C） | 0.45MPa | |||
| 鎖錠圧力（at 20°C） | 0.4MPa | |||
| 準拠規格 | JEC-2300 | |||
