製品情報
発電プラント総合管理システム
MELSEP5G
「MELSEP5」の優位性はそのままに、あらゆる発電プラントおよび付帯設備に必要な監視制御機能をパッケージ化したシステムが「MELSEP5G」です。
ユニバーサルデザインを適用してより操作性と視認性を向上させているほか、国内で圧倒的シェアを誇る三菱電機の汎用シーケンサー「MELSEC」との連携や国際標準規格準拠による幅広い汎用性も大きな特徴です。
「MELSEP5G」では、機能をパッケージ化することでコストの低減を実現。また、「ブロック図エディタ」機能等のユーザビリティを実現しています。「使いやすさ・国際標準・汎用性・顧客満足・世代継承」というコンセプトの通り、あらゆる規模の発電プラントでお使いいただけるシステムです。

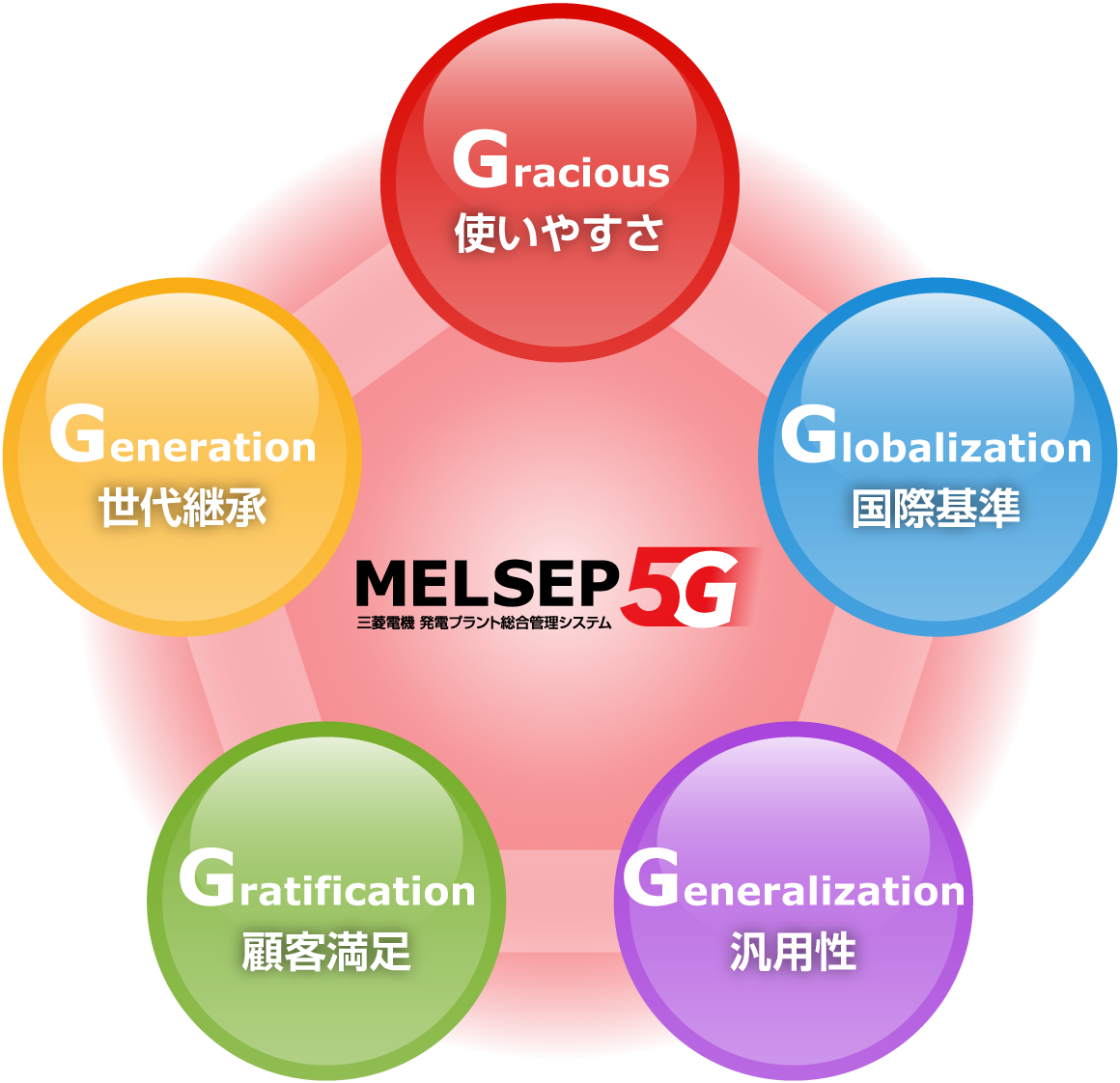

Gracious
使い易さ
特徴
●ユニバーサルデザイン、および、ブロック図エディタの採用
●エンジニアリングツールのユーザ解放（GUIにより画面、帳票なども製作可能）
メリット
コスト低減、品質向上
●既設資産の有効活用、および、GUIによる生産性向上
●ユーザでアプリケーションソフトウェアの改造が可能
Globalization
国際標準
特徴
●IEC61131-3言語対応、および、IEC61131-3言語のブロック図モニタ変換
●主要通信サポート（OPC-UA、Modbus/TCP、IEC61850/60870、PROFIBUS DP、HART 他）
メリット
コスト低減、海外適用
●国際標準言語対応、視認性向上
●各種プラットホームとシームレスに連携可能
Generalization
汎用性
特徴
●制御装置にMELSECも適用可能
●MELESP5G用エンジニアリングツールにより、MELSECのエンジニアリングが可能
●Windows OS採用
メリット
適用領域拡大
●使用目的に応じてで制御装置の使い分けが可能
●ブロック図エディタによる視認性向上
●周辺機器レパートリが拡大
Gratification
顧客満足
特徴
●電気制御（同時同量、力率制御、周波数制御、自動負荷遮断装置 他）をパッケージ化
●IoTシステムを活用した遠隔監視機能による24時間監視センターの連携
メリット
サービス充実
●顧客ニーズに応じた様々な制御機能をサポート
●24時間監視センターとの連携によるアフターサービスのご提供
Generation
世代継承
特徴
●MELHOPE530/MELJC530/MELSEP-SPのIEC61131-3コンバート機能
●MELHOPE530/MELJC530/MELSEP-SPへのSG型分散PIOの適用、および、旧機種ネットワーク（FEnet 他）のサポート
メリット
工程短縮、品質向上
●既設更新時の工程短縮、品質向上
●部分更新による特命受注
スペック

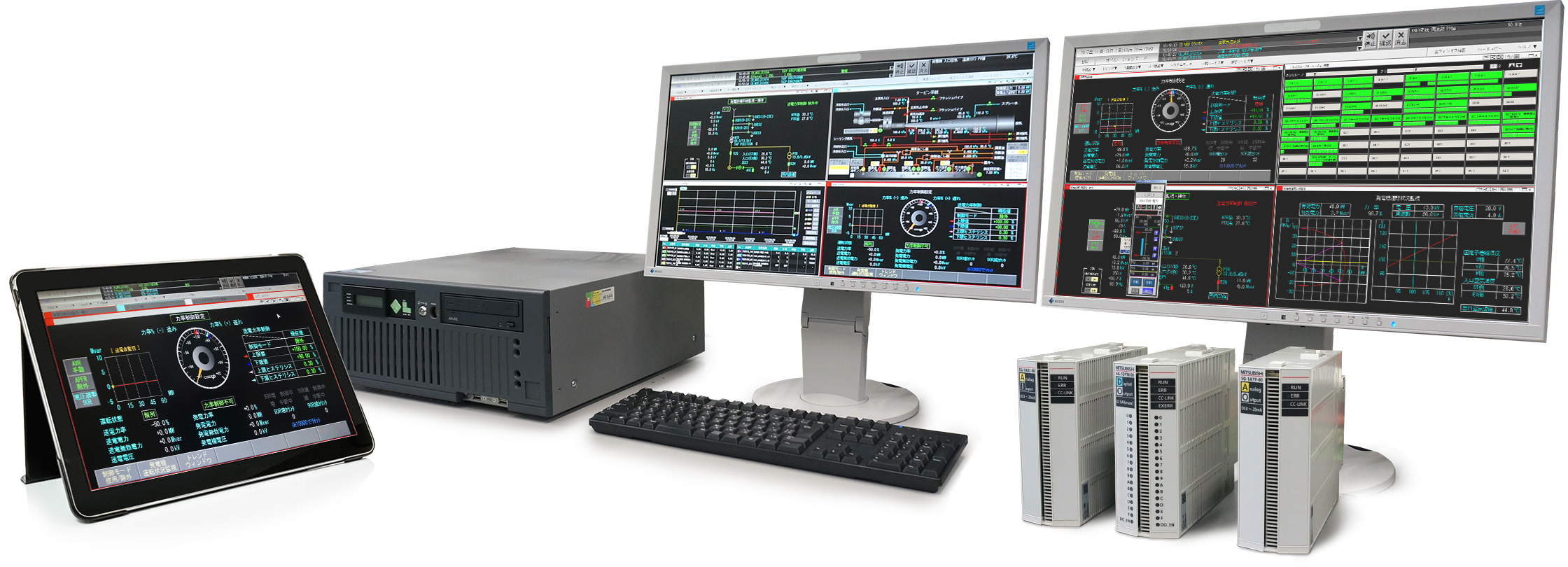

オペレーターステーション(OPS)
CPU
3.60GHz相当
主メモリ
8GB（4GB×2枚）
ハードディスク
3.5インチ 1TB
モニタ
23インチ液晶モニタ（タッチパネル無し）
RAS機能
WDT、電圧監視、瞬停検出、温度上昇検出、ファン停止検出
制御ネットワーク
制御ネットワーク（1Gbps、局間2km）
保守ネットワーク Ethernet×1ch
サポートタグ数
計装ループ： 1,024ループ/システム（最大4,096ループまで拡張可能）
ステータスタグ：2,048タグ/システム（最大8,192タグまで拡張可能）
メッセージ点数
イベント履歴：最大50,000点（アラーム／ガイダンス 各1,024点）
トレンド点数
最大15,000点/システム（1秒周期データは最大24日間保存可能）
10点/トレンド画面
グラフィック画面
最大10,000枚/システム、4画面表示
帳票
200枚（日報、月報、年報）、10年保存
PIO
分散PIO（SD型、SE型、SG型）
コントローラステーション(CNS)
プログラム言語
ブロック図、POL言語、IEC61131-3、MELSECラダー
プログラム容量
最大1024ループ、256シート/ループ
演算周期
5msec～500msec
RAS機能
WDT、メモリエラー、システムバスエラー、リモートIOバスエラー、IOエラー 他
制御ネットワーク
制御ネットワーク（1Gbps、局間2km）
保守ネットワーク Ethernet×1ch
汎用通信
Ethernet（UDP/IP）、Modbus/TCP、CDL通信、MELSEC通信、Profibus-DP
入出力点数
最大30,000点/CNS
FAQ
Q
MELSEP5とMELSEP5Gの違いはなんですか？
MELSEP5は、専用の計算機と組み合わせた大規模火力向けのハイエンドタイプの制御装置です。
MELSEP5Gは、MELSEP5をベースとしたPPS/自家発/水力/付帯設備等幅広い事業者様向けの汎用DCSです。
OPSの一部機能を標準化しております。国際標準規格（OPC-UA, IEC61131-3, IEC61850等）をサポートしているため、海外対応も可能です。
→ MELSEP5とMELSEP5Gの違い
Q
どのような用途に適用できますか？
Q
国内市場向けですか。海外市場にも販売しますか？
MELSEP5Gは国際標準に準拠しておりますので、国内/海外にも販売可能です。
Q
単品販売可能ですか？ システム販売のみですか？
計装制御システムとしてのご提供がほとんどですが、ハードウェアのみの単品供給も可能ですので、個別にお問い合わせください。
Q
デモ機はありますか？ デモを見たい場合はどうしたらよいですか？
デモを見たい場合は、お問い合わせください。
