低圧開閉器 リニューアル
![](/fa/products/assets/img/img_mv-1_sm.jpg)
現状設備の「安定稼働」・「予防保全」から「生産性向上」・「省エネ」、さらに設備の「見える化」・「安全対策」までを目標とするリニューアル製品をご提案します。当社はお客様の設備リニューアルを強力にサポートします。
製品の状態はいかがですか?
機器も老朽化すると、外観は正常に見えても、突然故障したり、復旧に時間がかかったりします。
ぜひこの機会に、予防保全活動への取組みをご検討ください。「備えあれば憂いなし」です。
更新例
電磁開閉器の更新(一例)

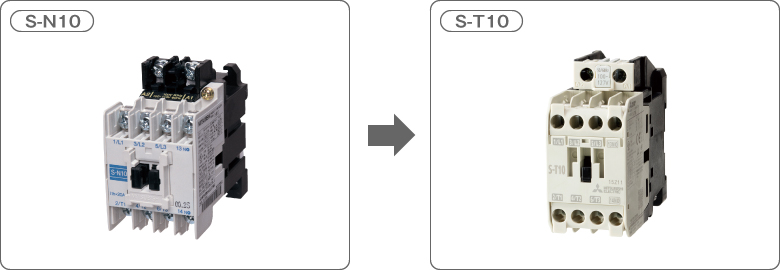

![S-N10からS-T10への更新例](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_01.jpg)

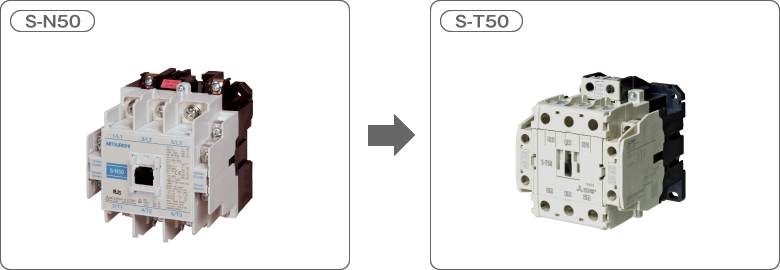

![S-N50からS-T50への更新例](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_02.jpg)

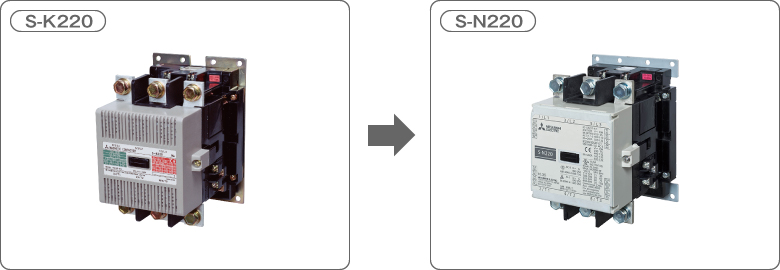

![S-K220からS-N220への更新例](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_03.jpg)
低圧開閉器 NシリーズからTシリーズへのリニューアルメリット
小形化
10Aフレーム機種で横幅寸法36mm!! ※
汎用電磁接触器では業界最小横幅寸法を実現。※
他定各でも小形化を実現。お客様の盤小形化ニーズにお応えいたします。
交流操作形10Aフレームクラス汎用電磁接触器において(2016年3月現在当社調べ)

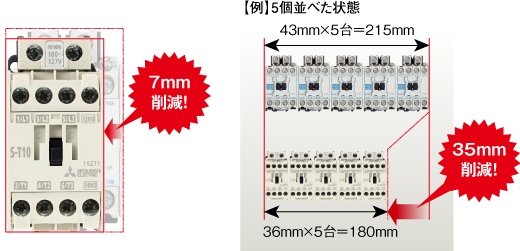

小形化により盤の省スペースに貢献!
![小形化による盤の省スペース例](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_04.jpg)
標準化

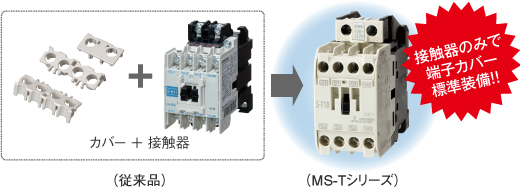

端子カバーを標準装備
対象フレーム:10A〜50Aフレーム
端子カバー標準装備により安全性向上へ貢献。
旧MS-Nシリーズで端子カバーが必要な場合、特殊品(S-N□CX)や、後付カバー(UN-CW等)ご用命いただいておりましたが、新MS-Tではそのお手間を取らせません。(手配漏れの防止)
在庫点数の削減にも貢献いたします。
端子カバー標準装備で追加手配不要!
![従来品とMS-Tシリーズの標準装備の違い](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_05.jpg)
トランジスタ出力でダイレクト駆動
対象フレーム:13A〜32Aフレーム ※直流操作機種
高効率有極電磁石の採用により、DC24V、0.1A定格のトランジスタ出力で全機種ダイレクト駆動が可能に。(DC24Vコイル)
低消費電力

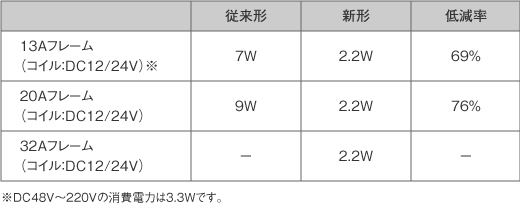

高効率有極電磁石の採用により、コイル消費電力の大幅な低減を実現。
![従来形と新形のコイル消費電力低減率表](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_06.jpg)

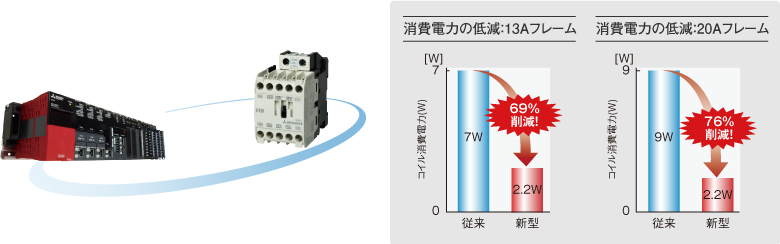

直流操作形機種では低消費電力化を実現
![直流操作形機種での消費電力の低減率グラフ](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_08.jpg)

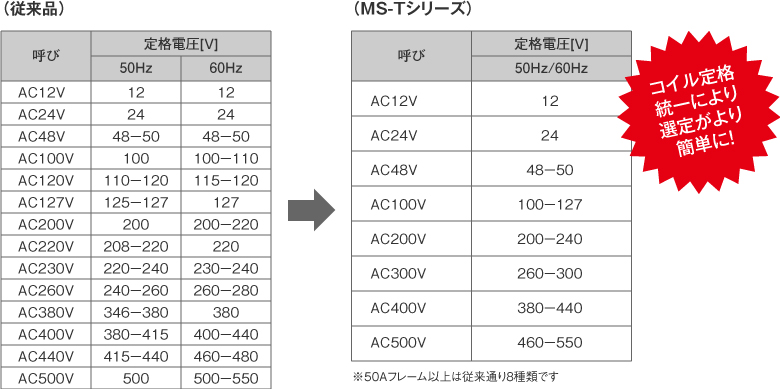

操作コイル定格のワイドレンジ化(交流操作形機種)
対象フレーム:10A〜35Aフレーム
旧MS-Nシリーズでは14種類だった操作コイル定格を8種類にまで統合。
お客様の手配簡易化はもちろん、操作コイルの種類削減による短納期化を実現。
![従来品とMS-Tシリーズの操作コイル定格の違い](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_07.jpg)
安全・品質

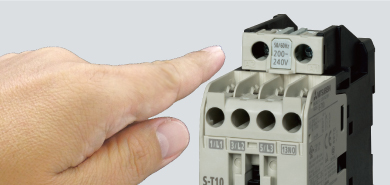

フィンガープロテクション対応の端子カバー標準装備
電磁接触器のほか、サーマルリレー、電磁継電器、オプションユニット等へも端子カバーを標準装備。
安全性の向上に貢献いたします。
![フィンガープロテクション対応の端子カバーイメージ図](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_09.jpg)
配線性

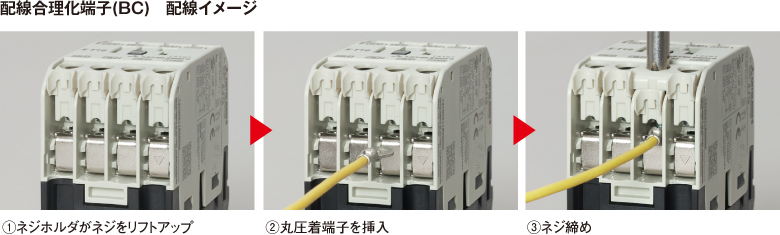

端子カバー・配線合理化端子により配線性を向上
MS-Nシリーズでご公表いただいていた配線合理化端子(基本仕様にBCを付加)もラインナップ済み。お客様の'より使い易く'にお応えいたします。
![配線合理化端子(BC)配線イメージ](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_10.jpg)
国際化

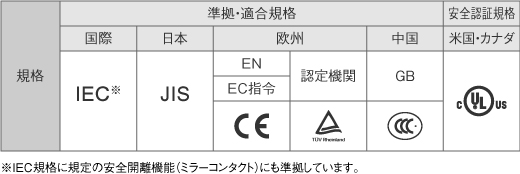

各国主要国際規格に対応
IEC、JIS、UL、CE、CCC等各国主要規格を取得しています。
お客様の海外でのビジネス拡大に貢献いたします。
![各国主要国際規格対応表](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_11.jpg)

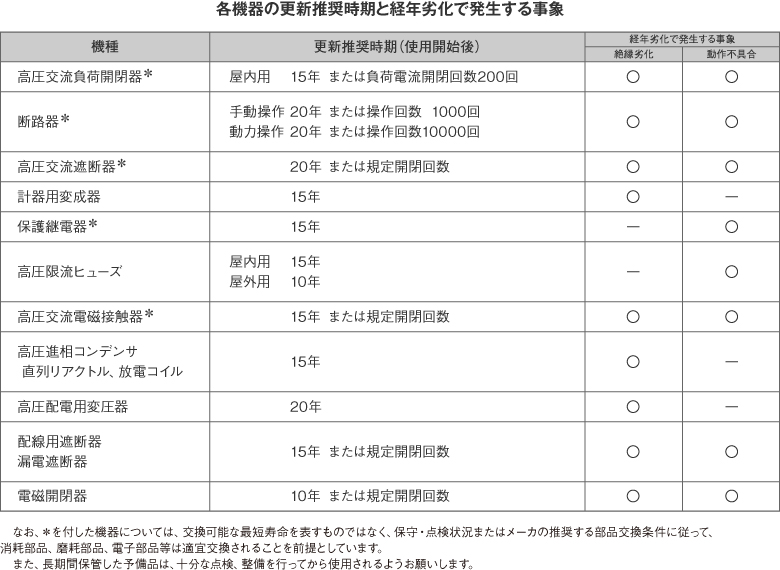

老朽化による機器の更新時期
![各機器の更新推奨時期と経年劣化で発生する事象](/fa/products/lvd/lvsw/ex/renew/renewal/img/lvsw_12.jpg)
関連資料
低圧開閉器の生産終了品一覧と生産終了に伴うお知らせは、以下のページよりご確認ください。
