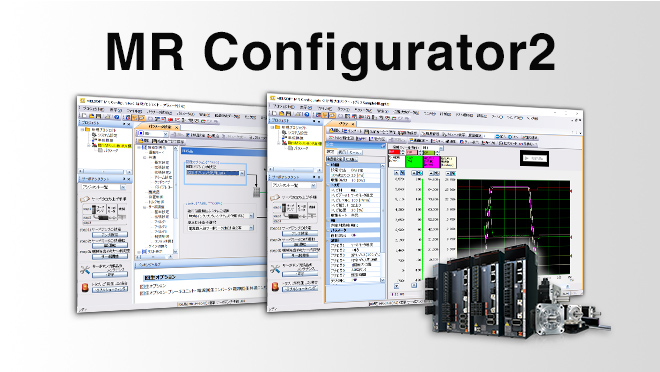

MR Configurator2
サーボアンプの立上げから保守までの全フェーズを支援するソフトウェアです。パラメータ設定，モニタ表示，診断，テスト運転，サーボ調整などを簡単に行うことができます。サーボアシスタント機能により初心者でも作業手順に応じた最適な機能が使用できます。
■ ソフトウェアダウンロード
- 最新版・アップデート版
- 体験版・お試し版
MR Configurator2とは
 |
||||||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||||
 |
 |
 |
対応機種
| 形 名 | 特 長 | MR Configurator2 日本語 Ver. |
MR Configurator2 英語 Ver. |
|---|---|---|---|
| MR-J5-G ※1 | CC-Link IE TSN対応 | ○ | ○ |
| MR-J5-B ※1 | SSCNETⅢ/H対応 | ○ | ○ |
| MR-J5-A | 汎用インタフェース対応 | ○ | ○ |
| MR-J4-GF | CC-Link IE フィールド対応 | ○ | ○ |
| MR-J4-B ※1 | SSCNETⅢ/H対応 | ○ | ○ |
| MR-J4-A | 汎用インタフェース対応 | ○ | ○ |
| MR-JN-A | ワンタッチ・サーボ | ○ | ○ |
| MR-J3-A | 汎用インタフェース対応 | ○ | ○ |
| MR-J3-B ※1 | SSCNETⅢ対応 | ○ | ○ |
| MR-J3-T | CC-Link対応位置決め機能内蔵 | ○ | ○ |
※1. 多軸の機種を含みます。
機能
| MR Configurator2 日本語 Ver. | |
|---|---|
| プロジェクト | プロジェクトを作成/開く/保存/削除、他形式ファイルの読出/書込、システム設定、印刷 |
| パラメータ | パラメータ設定、ネットワークパラメータ、アンプ軸名称設定、パラメータコンバータ |
| 安全 | 安全パラメータ設定、パスワード変更、パスワード初期化 |
| 位置決めデータ | ポイントテーブル、プログラム、インダイレクトアドレッシング、カムデータ |
| モニタ | 一括表示、入出力モニタ表示、グラフ、ABSデータ表示、オブジェクトモニタ |
| 診断 | アラーム表示、アラーム発生時データ表示、ドライブレコーダ、回転しない理由表示、システム構成表示、寿命診断、機械診断、リニア診断、フルクローズド診断、ギア故障診断、エンコーダ通信回路診断 |
| テスト運転 | JOG運転、位置決め運転、モータなし運転、DO強制出力、プログラム運転、1ステップ送り、テスト運転イベント情報 |
| 調整 | ワンタッチ調整、チューニング、多軸チューニング、マシンアナライザ、アドバンストゲインサーチ |
| その他 | サーボアシスタント、パラメータ設定範囲更新、機械単位換算設定、表示言語切替え、ヘルプ表示、三菱電機FAサイトへの接続 |
※対応機種により一部使用できない機能、制限があります。
形名
| 品 名 | 形名 | 言 語 | 標準価格 (円) |
|---|---|---|---|
| MELSOFT MR Configurator2 （サーボエンジニアリングソフトウェア） |
SW1DND-MRC2-JC | 日本語 | 29,000 |
| SW1DND-MRC2-EC | 英 語 | 29,000 |
※ご購入された製品と同一形名のアップデート版は、本ウェブサイトからダウンロードできます。
※GX Works3およびMT Works2(Ver. 1.34L以降)には、MR Configurator2が標準搭載されています。
※MELSOFT iQ Works、GX Works3、GX Works2、MT Works2、EM Software Development KitまたはCW Configuratorを購入された場合は、ダウンロードして使用できます。
