ネットワーク・通信 計算機リンク機能
![](/fa/products/assets/img/img_mv-1_sm.jpg)
特長
- 計算機を親局として、複数のシーケンサをデータリンクできます。
- 計算機からのコマンド指令によってデータリンクを行うため、計算機が主体となるデータ管理, 制御システムの構築に適しています。
- 1.RS-485通信機器を用いると、FXやAシーケンサを最大16台接続し、計算機からの指令に応じたデータ授受が行えます。
- 2.RS-232C通信機器を用いると、計算機と1:1でデータの授受が行えます。
- 3.プロトコルは、Aシーケンサの計算機リンク専用プロトコル(形式1,形式4)をサポートしています。
対応通信機器
RS-232C通信機器
形名 | 適用シーケンサ | |||||
---|---|---|---|---|---|---|
FX3S | FX3G | FX3U | FX3GC | FX3UC | ||
機能拡張ボード | ※5 ○ 最大1台 |
○ 最大 1〜2台 ※1 |
× | × | × | |
× | × | ○ 最大1台 |
× | ※2 ○ 最大1台 |
||
特殊アダプタ | ※6 ○ 最大1台 |
※3 ○ 最大 1〜2台 ※1 |
※4 ○ 最大2台 |
○ 最大2台 |
※4 ○ 最大2台 |
- ※1FX3Gの14点,24点タイプは1台。40点,60点タイプは2台。
- ※2FX3UC-32MT-LT(-2)のみ接続できます。
- ※3FX3Gへの接続は、FX3G-CNV-ADPが必要です。
- ※4FX3U,FX3UC-32MT-LT(-2)への接続は、機能拡張ボードが必要です。
- ※5機能拡張ボードとFX3S-CNV-ADPの併用はできません。
- ※6FX3Sへの接続は、FX3S-CNV-ADPが必要です。
RS-485通信機器
形名 | 適用シーケンサ | |||||
---|---|---|---|---|---|---|
FX3S | FX3G | FX3U | FX3GC | FX3UC | ||
機能拡張ボード | ※5 ○ 最大1台 |
○ 最大 1〜2台 ※1 |
× | × | × | |
※5 ○ 最大1台 |
○ 最大 1〜2台 ※1 |
× | × | × | ||
× | × | ○ 最大1台 |
× | ※2 ○ 最大1台 |
||
特殊アダプタ | ※6 ○ 最大1台 |
※3 ○ 最大 1〜2台 ※1 |
※4 ○ 最大2台 |
○ 最大2台 |
※4 ○ 最大2台 |
- ※1FX3Gの14点,24点タイプは1台。40点,60点タイプは2台。
- ※2FX3UC-32MT-LT(-2)のみ接続できます。
- ※3FX3Gへの接続は、FX3G-CNV-ADPが必要です。
- ※4FX3U,FX3UC-32MT-LT(-2)への接続は、機能拡張ボードが必要です。
- ※5機能拡張ボードとFX3S-CNV-ADPの併用はできません。
- ※6FX3Sへの接続は、FX3S-CNV-ADPが必要です。
システム構成(例)

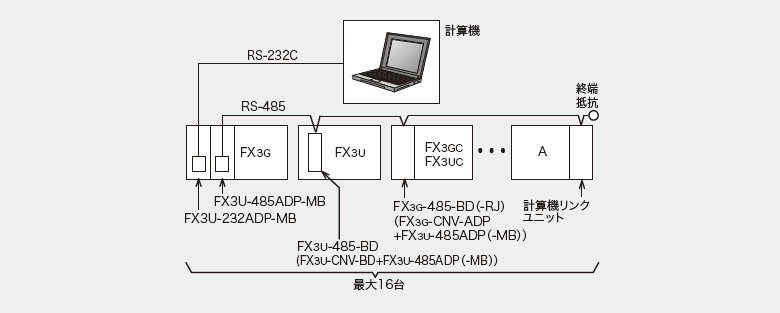

RS-485(422)通信による1:N接続
![RS-485(422)通信による1:N接続](images/system_function05-1.jpg)

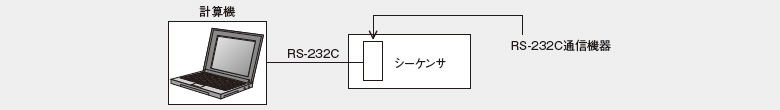

RS-232C通信による1:1接続
![RS-232C通信による1:1接続](images/system_function05-2.jpg)
仕様
項目 | 仕様 | |
---|---|---|
伝送規格 | RS-485(RS-422)、またはRS-232C規格に準拠 | |
総延長距離 | RS-485 | 特殊アダプタ使用時:500m 機能拡張ボード使用時(特殊アダプタと機能拡張ボードの混在使用時も含む):50m |
RS-232C | 15m | |
通信方式 | 半二重双方向 | |
伝送速度 | FX3S,FX3G,FX3U, FX3GC,FX3UC | 300/600/1200/2400/4800/9600/19200/38400bps※1 |
接続台数 | RS-485接続時:最大16台, RS-232C接続時:1台 | |
プロトコル形式 | MELSEC-A 計算機リンクプロトコルの形式1,4(制約あり) | |
RS-485 (RS-422) 接続機器 |
FX3S | FX3G-485-BD(-RJ)、またはFX3S-CNV-ADP+FX3U-485ADP-MB |
FX3G | FX3G-485-BD(-RJ)、またはFX3G-CNV-ADP+FX3U-485ADP-MB | |
FX3GC | FX3U-485ADP-MB | |
FX3U,FX3UC※2 | FX3U-485-BD、または機能拡張ボード+FX3U-485ADP-MB | |
RS-232C 接続機器 |
FX3S | FX3G-232-BD、またはFX3S-CNV-ADP+FX3U-232ADP-MB |
FX3G | FX3G-232-BD、またはFX3G-CNV-ADP+FX3U-232ADP-MB | |
FX3GC | FX3U-232ADP-MB | |
FX3U,FX3UC※2 | FX3U-232-BD、または機能拡張ボード+FX3U-232ADP-MB | |
リンク可能なシーケンサ | FX3G,FX3U,FX3GC,FX3UC A計算機リンクユニット |
- ※1FX3U,FX3UCは、Ver.2.41以降で伝送速度38400bpsに対応します。
- ※2FX3UC-□□MT/D、FX3UC-□□MT/DSS,FX3UC-16MR/D(S)-Tには、機能拡張ボードは接続できません。特殊アダプタは直接接続できます。
