シーケンサ MELSEC-Aシリーズ リニューアル
既設の通信ケーブルを利用してMELSECNET/Hに置き換えたい…
MELSECNET/Hネットワークユニット（光ループタイプ、同軸バスタイプ）
対応シリーズ：
既設の配線はそのままで、QシリーズMELSECNET/H(10)システムへ置換え可能!

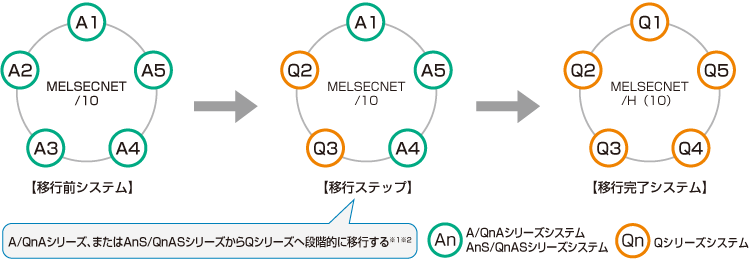

既設のMELSECNET/10システム（光ループタイプ、同軸バスタイプ）のA/QnAシリーズ、またはAnS/QnASシリーズをQシリーズへ段階的に置き換えられます。※1
PC間ネット、リモートI/Oネットとも、既設のA/QnAシリーズ、またはAnS/QnASシリーズを順次Qシリーズへ置き換えていただくことにより、Qシリーズへの移行が完了できます。※1
PC間ネット用・リモートI/Oネット用
| A/QnAシリーズ機種 | AnS/QnASシリーズ機種 | Qシリーズ置換え機種 |
|---|---|---|
| AJ71LP21 AJ71QLP21 |
A1SJ71LP21 A1SJ71QLP21 |
QJ71LP21-25※2 |
| AJ71LP21G AJ71QLP21G |
— | QJ71LP21G※2 |
| AJ71QLP21S | — | QJ71LP21S-25※2 |
| — | A1SJ71QLP21S | QJ71LP21S※2 |
| AJ71BR11 AJ71QBR11 AJ71LR21※1 AJ71QLR21※1 |
A1SJ71BR11 A1SJ71QBR11 A1SJ71LR21※1 A1SJ71QLR21※1 |
QJ71BR11※2 |
リモートI/Oネット用
| A/QnAシリーズ機種 | AnS/QnASシリーズ機種 | Qシリーズ置換え機種 |
|---|---|---|
| AJ72LP25 AJ72QLP25 |
A1SJ72QLP25 | QJ72LP25-25※3 |
| AJ72LP25G AJ72QLP25G |
— | QJ72LP25G※3 |
| AJ72BR15 AJ72QBR15 AJ72LR25※1 AJ72QLR25※1 |
A1SJ72QBR15 A1SJ72QLR25※1 |
QJ72BR15※3 |
- ※1QシリーズはMELSECNET/10同軸ループシステムに対応していないため、同軸ループタイプのMELSECNET/10システムはQシリーズに段階的に置き換えできません。
同軸ループシステムから同軸バスシステム（または、光ループシステム、ツイストバスシステム）へ一括で置き換えてください。 - ※2QシリーズのリモートI/Oネットマスタ局はA/QnAシリーズのリモートI/O局に対応していません。A/QnAシリーズのリモートI/O局を全てQシリーズに置き換えてから、A/QnAシリーズのマスタ局をQシリーズに置き換えてください。
- ※3A/QnAシリーズとQシリーズを混在する場合は、シリアルNo.上5桁“15012”以降の製品を使用してください。
