シーケンサ MELSEC-Aシリーズ リニューアル

QA増設ベースユニット（QA1S51B）

対応シリーズ：

既存のユニットをそのまま利用し、CPUをQCPUに置換え可能！

AnS/QnASシリーズからQシリーズ（Qモード）へ段階的に置換えできます。

• 既存システムのAnS/QnASベース上のユニットをQA1S□B形増設ベースユニットに装着することにより、既存のAnS/QnASシリーズユニットをそのまま流用して、新設のQシリーズCPU（Qモード）で制御するシステムを構築できます。さらに、ステップ2以降から順次Qシリーズユニットに置き換えていくことで、最終的にQシリーズのみの構成となります。

• QA1S□B形増設ベースユニットを使用できるのは、ユニバーサルモデルQCPU^※1（ユニバーサルモデル高速タイプQCPUを含む）です。
  プロセスCPU、二重化CPU、安全CPU、リモートI/O局では使用できません。
• QA1S□B形増設ベースユニットには装着できないユニットがあります。
  詳しくは「QCPUユーザーズマニュアル（ハードウェア設計・保守点検編）」（SH-080472）を参照してください。
• QA1S51Bの後ろに増設接続はできません。（QA1S51Bには、増設ケーブルコネクタ（OUT）がありません。）

※1シリアルNo.上5桁が“13102”以降のユニバーサルモデルQCPUが対応しています。

既存ユニットを流用しても入出力番号（I/Oアドレス）は変更不要です。

• CPUをQCPUに変更して既存ユニットをそのまま利用する場合、PCパラメータのI/O割付設定で、既存ユニットの入出力番号を従来のアドレスに設定し、基本ベースユニットに装着するユニットの入出力番号を既存ユニット以降のアドレスにすることにより、プログラムの修正を大幅に軽減できます。


注：入出力番号の割付けは、「Qシリーズユニット→AnS/QnASシリーズユニット」または、「AnS/QnASシリーズユニット→Qシリーズユニット」の順になるようにしてください。「Qシリーズユニット→AnS/QnASシリーズユニット→Qシリーズユニット」などのように混在設定した場合は、CPUがエラーとなりますのでご注意ください。

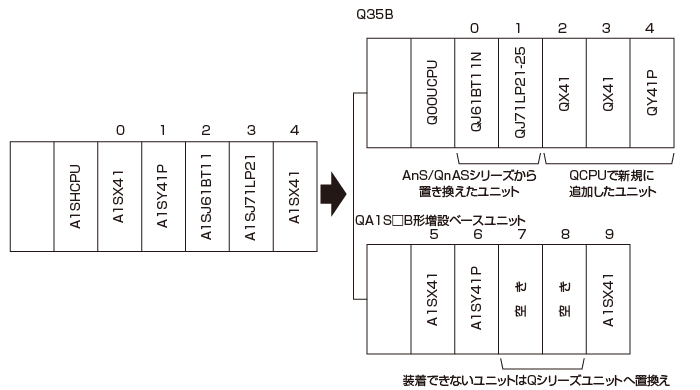

I/O割付例
