情報/ネットワーク CC-Link
CC-Link
CC-Linkとは
I/O制御におけるフィールド機器間の接続にハイパフォーマンスを発揮する、世界標準のオープンフィールドネットワークです。大容量かつ定時性のあるデータ送受信が可能です。

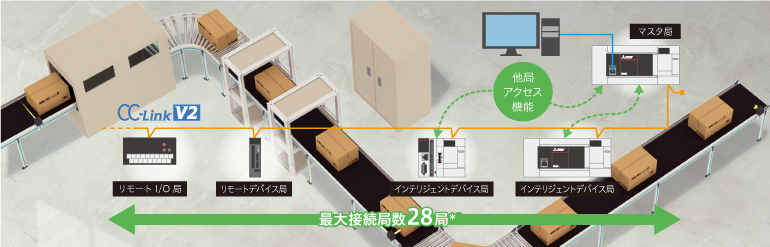

CC-Linkに接続可能
CC-Link対応のネットワークシステムを安価に構築が可能です。FX5-CCL-MSならマスタ局およびインテリジェントデバイス局、両方の機能を搭載しているので、パラメータで切り替えれば、どちらでも使用できます。
他局アクセス機能に対応
自局に接続したGX Works3で、同一ネットワーク内の他局シーケンサのプログラム書込み/読出し/デバイスモニタなどが可能。 CPUユニット1台1台に、GX Works3を接続してプログラミングする必要がないので、作業工数の削減につながります。
マスタ局/インテリジェントデバイス局の機能を搭載
マスタ局とインテリジェントデバイス局の両方の機能を搭載しているので、パラメータで切り替えればどちらでも使用できます。
- ※1FX5U/FX5UC CPUユニットにFX5-CCL-MSを増設した場合。FX5UJ CPUユニットまたはFX3U-16CCL-Mは最大接続局数14局。
CC-Link
| 形名 | マスタ機能 | ローカル機能 | 距離 | 対応CPUユニット | ||||
|---|---|---|---|---|---|---|---|---|
| FX5U | FX5UC | FX5UJ | FX5S | |||||
 |
FX5-CCL-MS CC-Link システムマスタ・ インテリジェントデバイスユニット |
○ | ○ | 1200m | ○ | ※1 ○ |
○ | × |
 |
FX3U-16CCL-M ※2
CC-Linkマスタブロック(マスタ局) |
○ | × | 1200m | ※3 ○ 最大 1台 |
※3 ○ 最大 1台 |
× | × |
 |
FX3U-64CCL CC-Linkインタフェースブロック （インテリジェントデバイス局） |
× | ○ | |||||
- ※1FX5UC CPUユニットと接続時は，FX5-CNV-IFCまたはFX5-C1PS-5Vが必要です。
- ※2CC-LinkマスタとAnyWire BittyマスタおよびAnyWireASLINKマスタを併用する場合AnyWire BittyマスタおよびAnyWireASLINKマスタを前段（左側）に接続してください。
- ※3FX5U，FX5UC CPUユニットと接続時は，FX5-CNV-BUSまたはFX5-CNV-BUSCが必要です。システム構成により，どちらかを選択してください。
