ギヤードモータプレミアム効率IE3シリーズ

製品情報

次代を担う
プレミアム効率IE3クラスに対応した
プレミアムギヤードモータシリーズ！

国際的な地球温暖化防止の動きを背景に、世界各国で、高効率モータの製造・販売を義務付ける法規制の導入が進んでいます。
当社「プレミアムギヤードモータシリーズ」は、日本国内で2015年度から開始されている「エネルギー使用の合理化に関する法律（省エネ法）」のトップランナー基準に対応しています。

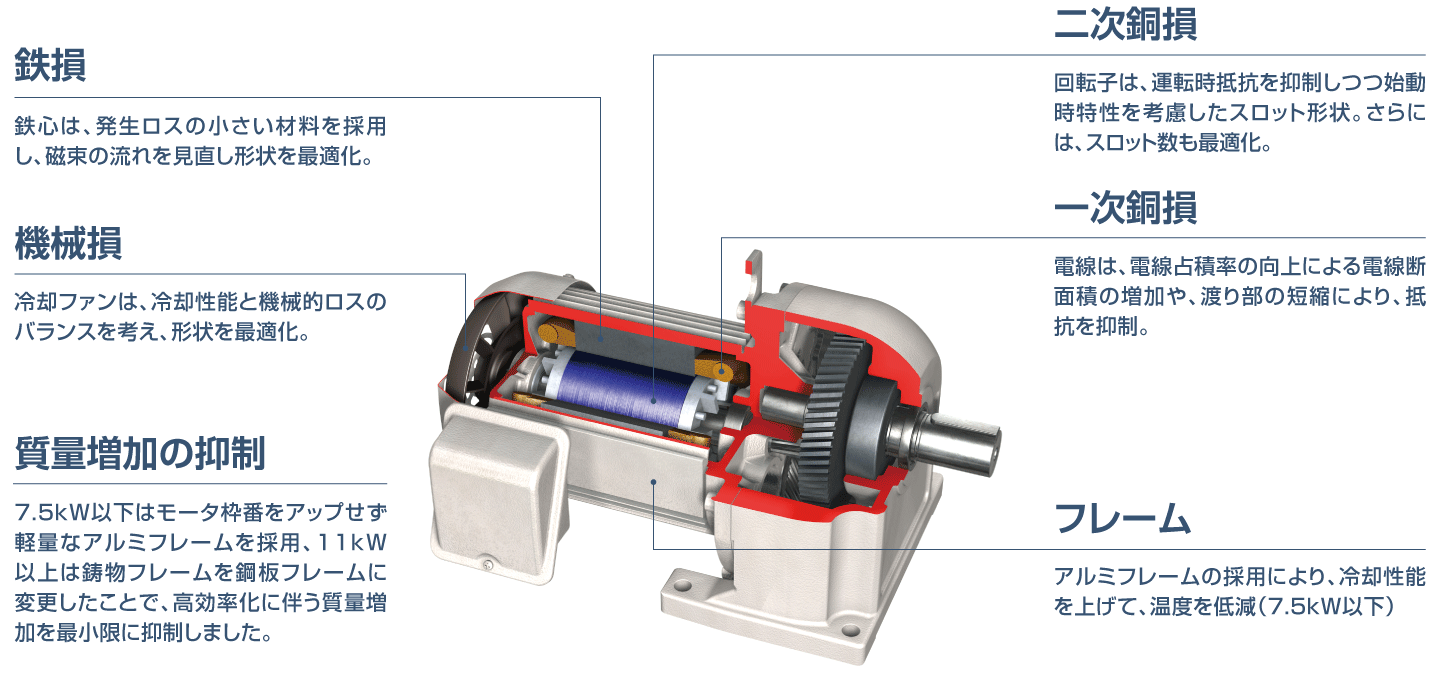

プレミアムギヤードモータの構造

特長

更なる省エネ運転

発生損失を当社従来ギヤードモータに対して30〜40％削減。当社高効率ギヤードモータ（IE2）に対しては15〜25％削減し、より効率の高いプレミアム効率（IE3）に対応しています。更なる省エネ運転が可能です

省エネ（Energy saving）

プレミアムギヤードモータは損失（一次銅損、二次銅損、鉄損、漂遊負荷損、機械損）を低減した高性能省エネルギーモータです。
誘導モータ効率クラスIE3をクリアしていますので、機械装置の省エネ運転が可能です。

互換性のある取付方法

当社従来ギヤードモータと取付方法の互換がありますので、置き換えがスムーズです。

GM-LJP : 11kW、22kW、30kWの減速比1／10、　GM-PJP : 30kWの減速比1／5は除く

インバータとベストマッチ

プレミアムギヤードモータは標準でインバータ定トルクモータとなっています。

グリース潤滑機種、オイル潤滑機種によって定トルク範囲が制限されます。

配電制御機器との親和性

三菱電機配制機器との組合せを考慮した設計により従来型ギヤードモータとほぼ同等の配制機器をご使用いただけます。

各国の高効率規制・安全規格に対応！

中国高効率規制対応品
（GM-SP, DP, SSYP, SHYP, LJP） GB3級（IE3）対応

形名	出力	極数	電圧/周波数
GM-SP	0.2kW〜2.2kW	4P	380V 50Hz 200V 50Hz
GM-DP	0.4kW〜7.5kW
GM-SSYP	0.2kW〜2.2kW
GM-SHYP	0.2kW〜2.2kW
GM-LJP	11kW〜15kW

同国へモータ単体で輸出する場合は、当該の高効率規制とは別にCCC認証が必要となります。対象となる0.2kW～0.75kWはCCC認証対応品となっていますが、IE1クラスの0.1kWについてもCCC認証が必要です。
リード本数0.75kW～3.7kW…3本（端子台）5.5kW,7.5kW…6本（端子台）11kW,15kW…6本（ラグ式）
エネルギーラベル表示の対象は0.75kW以上～375kW以下であり、0.2kWと0.4kWは対象外になります。
詳細についてはお問い合わせください。

韓国高効率規制対応品
（GM-SP, DP, SSYP, SHYP） IE3対応

形名	出力	極数	電圧/周波数
GM-SP	0.75kW〜2.2kW	4P	220V 60Hz 200/200/220V 50/60/60Hz 440V 60Hz 400/400/440V 50/60/60Hz
GM-DP	0.75kW〜7.5kW
GM-SSYP	0.75kW〜2.2kW
GM-SHYP	0.75kW〜2.2kW

リード本数3.7kW以下…3本（端子台）　5.5kW, 7.5kW…6本（端子台）

欧州高効率規制対応品
（GM-SP, DP, SSYP, SHYP, LJP） IE3対応
（GM-S2, D2, SSY2, SHY2） IE2対応

形名	出力	効率クラス	極数	電圧/周波数
GM-SP	0.75kW〜2.2kW	IE3	4P	200/200/220V 50/60/60Hz 400/400/440V 50/60/60Hz 200V 50Hz 400V 50Hz 380V 50Hz 415V 50Hz
GM-DP	0.75kW〜7.5kW
GM-SSYP	0.75kW〜2.2kW
GM-SHYP	0.75kW〜2.2kW
GM-LJP	11kW〜37kW
GM-S2	0.2kW〜0.4kW	IE2
GM-D2	0.4kW
GM-SSY2	0.2kW〜0.4kW
GM-SHY2	0.2kW〜0.4kW

EN規格準拠（CEマーキング対応）、IE1クラスの0.1kWについてもCEマーキング対応可能です。
リード本数3.7kW以下…3本（端子台）　5.5kW, 7.5kW…6本（端子台）　11kW～37kW…6本（ラグ式）
詳細についてはお問い合わせください。

米国EISA法UL規格対応品
（GM-SP, DP, SSYP, SHYP） IE3対応

形名	出力	極数	電圧/周波数
GM-SP	0.75kW〜2.2kW	4P	200/208/220V 60/60/60Hz 216V 60Hz, 230V 60Hz, 240V 60Hz 400/416/440V 60/60/60Hz 460V 60Hz, 480V 60Hz
GM-DP
GM-SSYP
GM-SHYP

リード本数 3本（ラグ式）
寸法・質量は規格品により異なりますので詳細についてはお問い合わせください。

S-PM ギヤードモータシリーズ

形名	出力	極数	電圧/周波数
GV-S	0.1kW〜2.2kW （400Vクラスは 0.2kW〜2.2kW）	0.1kW〜1.5kW:4P 2.2kW:6P	200〜240V/380〜480V 50/60Hz
GV-SSY
GV-SHY

cUL規格・・・・・・・・・・認証取得済み
EN規格・・・・・・・・・・EN規格準拠品（CEマーキング）にて対応します。
中国CCC認証・・・・・・・・S-PMは対象外につき標準仕様で対応可能です。

安全規格認証は特殊品での対応となります。

専用のドライブユニットとの組合せでの対応となります。
ドライブユニットについては別途ご照会願います。
電圧/周波数はドライブユニットの入力電圧/周波数を示します。

各国高効率法規制導入状況

国・地域名	法律名	規格	当社対応状況
国・地域名	法律名	規格	GM	S-PM
米国	EISA エネルギー独立安全保障法	NEMA MG1-12-12	○	○ 対象外
カナダ	EEActエネルギー効率法	CSA C390	×
EU	COMMISSION REGULATION （EU）2019/1781 欧州委員会規則（2019/10/1）	IEC 60034-1:2017 IEC 60079（Series）	○
豪州	Equipment Energy Efficiency（E3）Prgram	AS/NZS1359.5:2004	×
ニュージーランド	Equipment Energy Efficiency（E3）Prgram	AS/NZS1359.5:2004	×
中国	中小型三相誘導電動機エネルギー効率標識実施規則（CEL007:2021）	GB18613-2020	○
中国	永久磁石同期電動機エネルギー効率標識実施規則（CEL038:2020）	GB30253-2013	○ 対象外
台湾	低圧三相籠形誘導電動機（一部の特定設備の設置を含む）エネルギー消費効率基準、効率表示および検査方法経（90）能字第09004619170号経能字第10304601670号公告修正:中華民国103年 12月22日（2014年12月22日）	中華民国国家標準（CNS）14400	対象外 ※1
韓国	エネルギー消費効率等級表示制度	KSC 4202	○
ブラジル	Presidential Order 4508大統領令	ABNT NBR 17094-1	×
ベトナム	首相決定 No.51/2011/QD-TTg	TCVN 6627-30:2011 TCVN 7540-1:2013	○ 対象外
メキシコ	不明	NOM-016-ENER-2010	○ 対象外
サウジアラビア	閣僚会議布告No.6386 に基づく輸出品適合性評価プログラム	SASO IEC 60034-30:2013 （IEC 60034-30 Ed.1.0:2008）	×
シンガポール	The Energy Conservation Act（ECA）省エネルギー法	ＩＥＣ60034-2-1:2014 （method 2-1-1B） or IEEE 112:2004（method B）	×
インド	Energy Efficient Induction Motors-Three Phase Squirrel Cage （Quality Control） Order, 2017	IS 12615:2018 Line Operated Three Phase a.c. Motors （IE CODE） “Efficiency Classes and Performance Specification”	×	× ※2

※1ファン、ポンプ用途を除きます。
※2高効率規制は対象外ですが、安全規格の対象となりますので対応不可となります。
