ソリッドステートコンタクタ
形式一覧

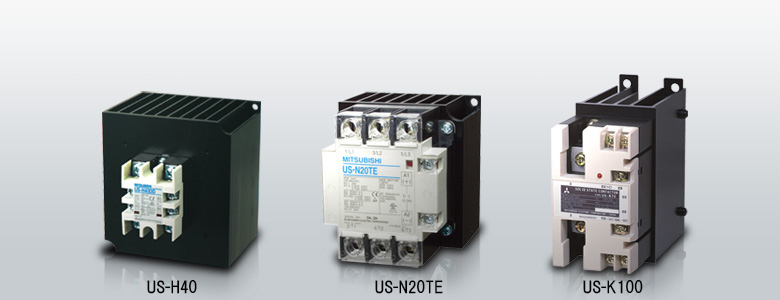

US-N/Kシリーズ（モータ・ヒータ負荷用）
| 定格使用電流(A) AC-1級 （-10℃～+40℃） |
主回路電圧 | |||||
|---|---|---|---|---|---|---|
| AC200V系 | AC400V系 | AC200V系 | AC400V系 | AC200V系 | AC400V系 | |
| 3極2素子形 | 3極3素子形 | 単極品 | ||||
| 5 | US-N5SS | - | US-N5SSTE | - | - | - |
| 8 | US-N8SS | - | US-N8SSTE | - | - | - |
| 20 | US-N20 | US-N20TE | - | - | ||
| 30 | US-N30 | US-N30TE | - | - | ||
| 40 | US-N40 | US-N40TE | - | - | ||
| 50 | US-N50 | US-N50TE | - | - | ||
| 70 | US-N70NS | US-NH70NS | US-N70NSTE | US-NH70NSTE | US-K70 | US-KH70 |
| 80 | US-N80NS | US-NH80NS | US-N80NSTE | US-NH80NSTE | - | - |
| 100 | - | - | US-K100TE | US-KH100TE | US-K100 | US-KH100 |
| 120 | - | - | US-K120TE | US-KH120TE | - | - |
| 150 | - | - | US-K150TE | US-KH150TE | US-K150 | US-KH150 |
| 200 | - | - | - | - | US-K200 | US-KH200 |
主回路電圧AC200V系：100～240V(50/60Hz) AC400V系：100～480V(50/60Hz)
US-HKシリーズ（ヒータ負荷用）
US-KDシリーズ（直流負荷用）
| 定格使用電流(A) DC-1級 |
形名 |
|---|---|
| 8 | US-KD8 |
特殊品

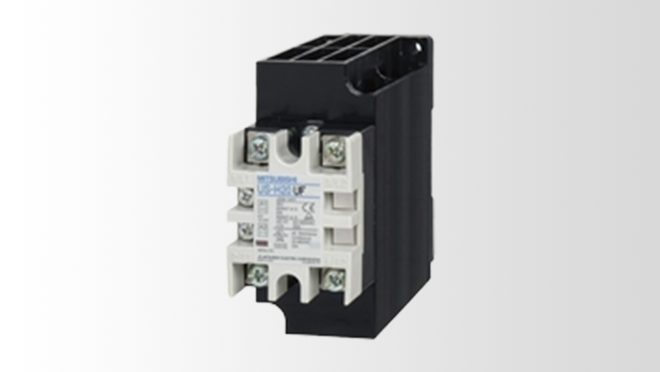

UF：冷却フィン横幅寸法縮小
上記基本形名末尾に記号を付加することによりさまざまな特殊機能を有した仕様になります。
CX：配線合理化端子(US-N20(TE)～US-N50(TE))
RM：IEC35mm幅レール取付専用(US-N20(TE)、US-H20(DD)、US-H30(DD))
UF：冷却フィン横幅寸法縮小(US-H20(DD)、US-H30(DD))
HZ：冷却フィンなし(US-H□(DD))
