レーザ自動化システム レーザ自動仕分けシステム
![](/fa/products/assets/img/img_mv-1_sm.jpg)
![レーザ自動仕分けシステム](/fa/products/mecha/laser/pmerit/cuttingl/astes4/img/astes4_top.jpg)
特長
独立制御4本アームによる幅広い適応力
独立制御の4本アーム(特許取得済)により、形状を問わず様々な加工完了品のピックアップが可能。

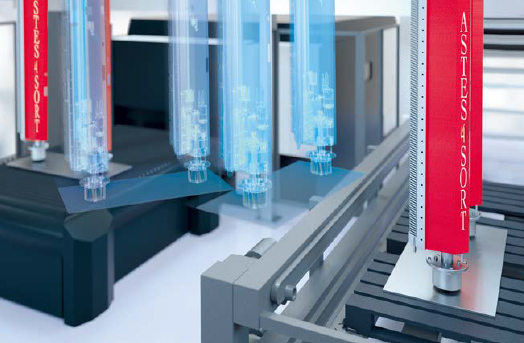

回転積載や長尺製品の積載も思うがまま
4本のアームがそれぞれ独立制御で動くため、長尺製品でもピックアップが可能。
さらに、配置時に自由に回転できるため、ネスティング上では互い違いに配置された加工完了品も、向きを揃えて積載します。
![回転積載や長尺製品の積載も思うがまま](/fa/products/mecha/laser/pmerit/cuttingl/astes4/img/detail01.jpg)
複数部材の同時ピックアップが可能
一度に最大4製品のピックアップを同時に行うことで、仕分け動作のタクトタイムを最小限に。
また、小さな加工完了品はミクロジョイントをつけて一か所にまとめてネスティングすることで、一度にピックアップが可能です。
![複数部材の同時ピックアップが可能](/fa/products/mecha/laser/pmerit/cuttingl/astes4/img/detail02.jpg)
薄板から厚板まで最大25mmの仕分けを実現
軟鋼・ステンレスともに最大25mmの板厚まで仕分けが可能。
![薄板から厚板まで最大25mmの仕分けを実現](/fa/products/mecha/laser/pmerit/cuttingl/astes4/img/detail05.jpg)

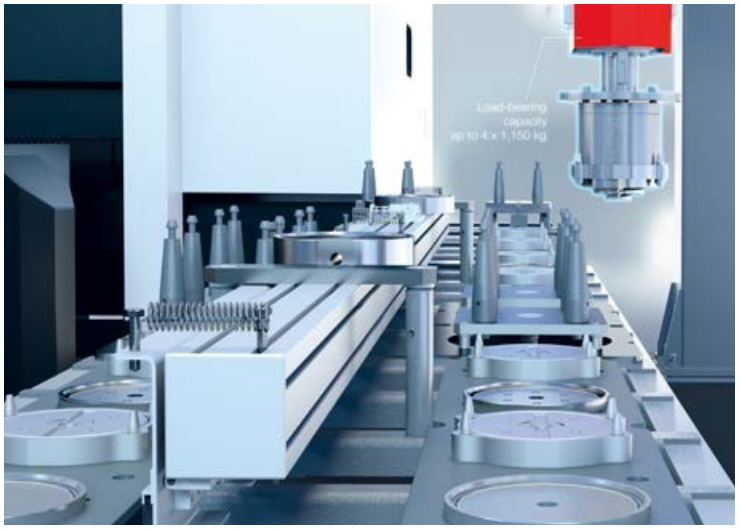

目的に合わせ最適なツールを自動選定
アームの先端ツールを付け替えることで、幅広い形状の仕分けに対応。
部材の材質/形状/重量等の情報から、最適なツールを自動で選択します。

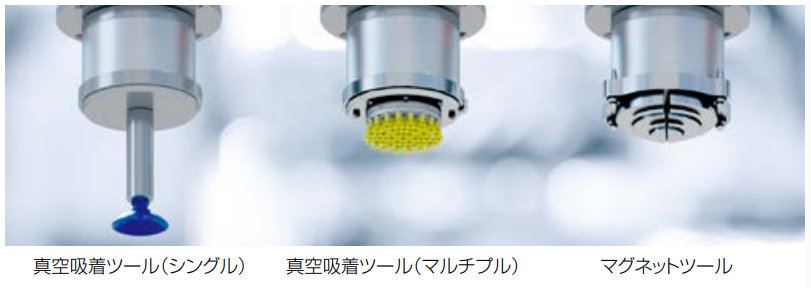

標準ツールセット
様々な加工完了品に対応できるピックアップツールセットを標準付属。
![標準ツールセット](/fa/products/mecha/laser/pmerit/cuttingl/astes4/img/detail03-2.jpg)
![目的に合わせ最適なツールを自動選定](/fa/products/mecha/laser/pmerit/cuttingl/astes4/img/detail03-1.jpg)
直観的操作の仕分け専用CAMを標準付属
4クリックでプログラム完成
複雑な仕分け工程も、標準付属の仕分け専用CAM「SortCAM」により簡単操作でプログラム作成。
まずは部材データから重心を計算、最適なツールを自動で割り振ります。
次に仕分け先のパレットに合わせて無駄のない動作を自動計算。
この際、画面上で仕分けのシミュレーションの確認が可能。
あとは仕分けシステムにデータを送信すれば準備完了です。
![4クリックでプログラム完成](/fa/products/mecha/laser/pmerit/cuttingl/astes4/img/detail04.jpg)
![SortCAM](/fa/products/mecha/laser/pmerit/cuttingl/astes4/img/sortcam.jpg)
部材データの読み込みから仕分けプログラムの送信まで、操作が必要なのはたったの4クリック。
どなたでもすぐに操作の習得が可能です。
![グラフィカルな画面構成による直観的でシンプルな操作](/fa/products/mecha/laser/pmerit/cuttingl/astes4/img/detail06.jpg)

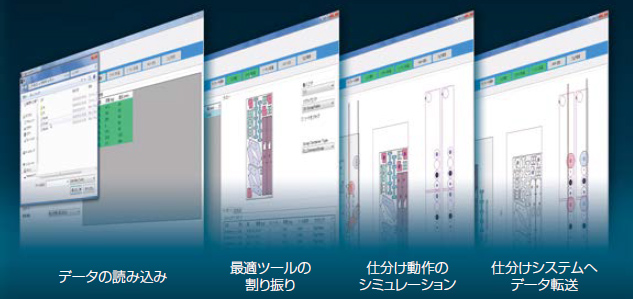

グラフィカルな画面構成による直観的でシンプルな操作
![<仕分け例>3枚の異なるシートから仕分けた加工完了品を、次工程に合わせ4つのパレットに配置](/fa/products/mecha/laser/pmerit/cuttingl/astes4/img/detail07.jpg)
<仕分け例>3枚の異なるシートから仕分けた加工完了品を、次工程に合わせ4つのパレットに配置
レーザ自動仕分けシステム
![3015GX-F80-D](/fa/products/mecha/laser/img/product/products/ASTES4_GXred.jpg)
