負荷開閉器・断路器 関連器具 高圧交流負荷開閉器用後取付電動操作器（XA-M01□形）
特長
高圧交流負荷開閉器の今後期待される「省力化」「省人化」のニーズに応え、施工のしやすさと機能性を追求。

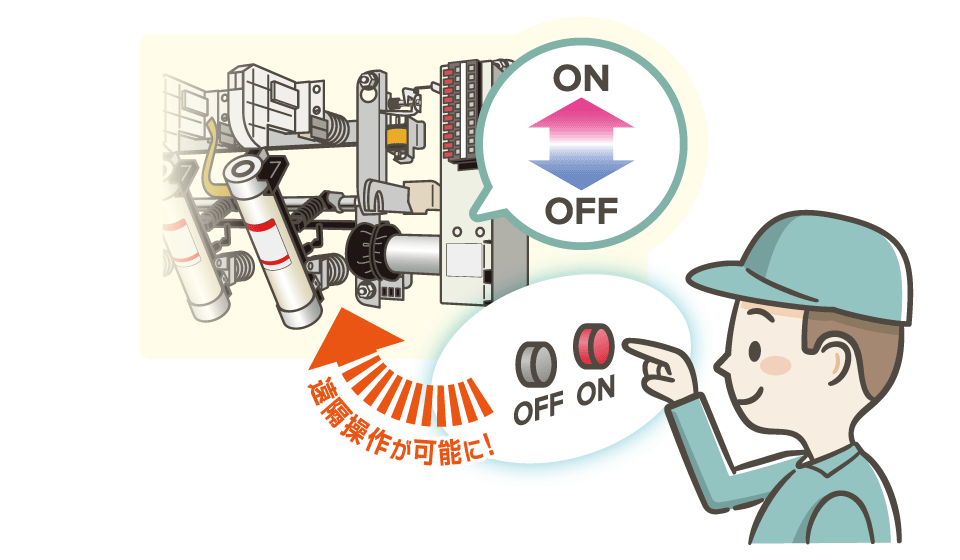

当社G シリーズのフック棒操作式 LBSに後取付けすることで遠隔操作を可能とする専用の付属機器をラインアップしました。
①施工性UPのポイント
“後取付式”を採用し
施工性を追求しました
- 機器単体の重量が軽いため、取付作業の負担軽減が図れます。
- LBS本体と操作器を分けて手配できるので、在庫スペースの縮小が図れます。
- 後取付式なので、急な仕様変更に対応できます。
- 奥行寸法は当社製電動操作式LBSと比べ35mm縮小できます。
②機能性UPのポイント
電動操作式LBS製作のノウハウを活かし
さらに使いやすさを追求しました
- 補助スイッチは3c接点を標準採用。LBS接点と合わせて最大5cまで使用可能で利便性が向上しました。
- 投入電源や入指令、スイッチ類の配線は操作器端子台に集約しました。（切指令は従来同様LBS本体側端子台に接続してください）
- 停電補償用コンデンサはLBS本体の更新推奨時期15年と合わせ、長寿命設計としました。
定格・仕様
| 形名 | XA-M011 | XA-M012 |
|---|---|---|
| 定格制御電圧 | AC100/110V | DC100/110V |
| 定格周波数 | 50/60Hz | ー |
| 制御電圧変動範囲 | 定格制御電圧値の85%～110％ | |
| 商用周波耐電圧 制御回路一括大地間 |
AC 2,000V 1min | |
| 動作回数寿命 | 3,000回 | |
| 取付条件 | 屋内垂直取付 | |
| 適用開閉器 | SCL-GH□□R形（引外しコイル付） ただしSCL-GHN□□形は除く |
|
| 補助スイッチ | 入切表示3c接点 | |
| 質量 | 6.4 kg | |
開閉器の定格投入遮断電流(実効値)は、本製品との組合せによりA級となります。
外観・据付イメージ
盤据付チャンネル、アングルの同一軸延長で据付できるので、
既存設備でご使用の当社Gシリーズのフック棒操作式LBSから
電動操作式への変更や、急な仕様変更に柔軟に対応できます。
外観・据付イメージ
（詳細は、取扱説明書 IB-91015を参照してください）
