デジタルファイバセンサ

  • FX-50□
  • FX-30□
  • CC-Link対応通信ユニットSC-GU3-01を経由して、多様なセンサアンプを接続できます（ファイバ、レーザ、圧力センサ）
  • 投光素子の光をファイバヘッドに供給する光結合能力に優れており、極細ファイバでも圧倒的な光量を取得できます
  • 各検出環境に対応できる167種類のファイバヘッドをラインアップしています
  • ハイスペック（曲げ半径：R4、耐屈曲：1000万回）で低価格なタフファイバセンサです

用途例

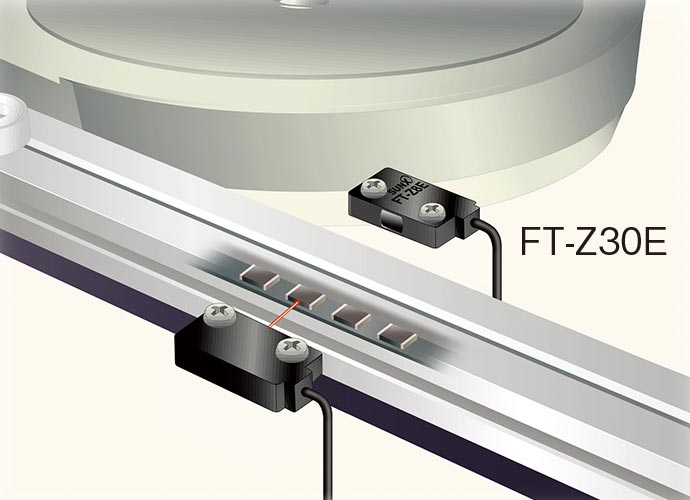

電子部品の有無検出、位置決め

小型のファイバヘッドを設置して、有無検出や位置決めが可能です。
通信ユニットを使用することでCC-Linkへ接続し、デジタルデータやON/OFF情報をリアルタイムに取得可能です。これにより、ネットワーク経由でセンサの設定の変更や、データをロギングすることでセンサの予兆保全などに活用できます。

システム構成例CC-LinkCC-Link IE Field

  • *1.MELSEC-Q/Lシリーズにも対応しています。

各デジタルセンサの詳細については、パナソニック インダストリー株式会社のWebサイト別ウィンドウが開きます をご参照ください。

対応ネットワーク
AnyWireASLINK CC-Link CC-Link IE
フィールド		 CC-Link IE
フィールド Basic		 Ethernet バス接続
MELSEC iQ-Rシリーズ   ● ●
MELSEC-Qシリーズ   ● ●
MELSEC-Lシリーズ   ● ●
MELSEC iQ-Fシリーズ
MELSEC-Fシリーズ

仕様

一般仕様

項　目 標準タイプ 2出力タイプ 赤色光 高機能タイプ
FX-501 FX-502 FX-301 FX-305
電源電圧 DC12～24V+10%～-15%　リップルP-P10%以下 DC12～24V±10%　リップルP-P10%以下
消費電力 通常時：960mW以下
（電源電圧24V時：消費電流40mA以下
ケーブルタイプはモニタ電流出力を除く）
ECOモード時：680mW以下
（電源電圧24V時：消費電流28mA以下、
ケーブルタイプはモニタ電流出力を除く）		 通常時：960mW以下
（電源電圧24V時：消費電流40mA以下）
ECOモード選択時：600mW以下
（電源電圧24V時：消費電流25mA以下）
出力 NPN出力タイプ NPNトランジスタ・オープンコレクタ
• 最大流入電流：100mA （2出力タイプ・ケーブルタイプは50mA）
• 印加電圧：DC30V以下（出力-0V間）
• 残留電圧：2V以下（最大流入電流の場合）		 NPNトランジスタ・
オープンコレクタ
• 最大流入電流：100mA
（連結5台以上の場合50mA）
• 印加電圧：DC30V以下
（出力-0V間）
• 残留電圧：1.5V以下
（流入電流100mA、
連結5台以上50mAの場合）		 NPNトランジスタ・
オープンコレクタ2出力
• 最大流入電流：各50mA
• 印加電圧：DC30V以下
（出力-0V間）
• 残留電圧：1.5V以下
（流入電流50mAの場合）
出力動作 入光時ON/非入光時ON　L/Dモードにて切換え 入光時ON/非入光時ON　切換え式
応答時間 H-SP：25µs以下、FAST：60µs以下、STD：250µs以下、
LONG：2ms以下、U-LG：4ms以下、HYPR：24ms以下
切換え式		 H-SP（赤色光タイプのみ）：
65µs以下、
FAST：150µs以下、
STD/S-D（赤色光タイプのみ）：250µs以下、
LONG：2ms以下　切換え式		 H-SP：65µs以下、
FAST：150µs以下、
STD：250µs以下、
STDF：700µs以下、
LONG：2.5ms以下、
U-LG：4.5ms以下
切換え式
感度設定方法 ２点ティーチング/
リミットティーチング/
フルオートティーチング/
マニュアル調整		 2点ティーチング/
リミットティーチング/
マニュアル調整/
フルオートティーチング/
最大感度ティーチング		 通常モード：2点ティーチング/
リミットティーチング/
フルオートティーチング/
最大感度ティーチング/
マニュアル調整
ウィンドコンパレータモード：
ティーチング（1点、2点、3点）/
マニュアル調整
デジタル表示 H-SP/FAST/STD：0～4000、LONG：0～8000、
U-LG/HYPR：0～9999		 4桁赤色LED表示
タイマ機能 ●
投光量可変機能 装備3段階（各段階25～100%）+自動設定
（ただし、H-SP時は1段階（25～100%））		 FAST、STD、LONG：4段階、
H-SP：3段階、S-D：2段階		 FAST、STD、STDF、LONG、
U-LG：4段階、H-SP：3段階
干渉防止機能 装備　自動/異周波
切換え式		 ファイバ4セットまで
密着取り付け可能
（ただし、H-SPモード時2セットまで）		 ファイバ4セットまで
密着取り付け可能
（ただし、U-LGモード時8セット
まで、H-SPモード時2セットまで）
使用周囲温度 -10～+55℃（4～7台密着時：-10～+50℃、8～16台密着時
（ケーブルタイプは8～12台）：-10～+45℃）
（ただし、結露および氷結しないこと）、保存時：-20～+70℃		 -10～+55℃（4～7台密着時：-10～+50℃、
8～16台密着時：-10～+45℃）
（ただし、結露および氷結しないこと）、保存時：-20～+70℃
投光素子（変調式） 赤色LED（発光ピーク波長：643nm） 赤色LED
材質 ケース、カバー：ポリカーボネート、スイッチ：ポリアセタール ケース：耐熱ABS、ケースカバー：ポリカーボネート、
MODEキー：アクリル、
ジョグスイッチ：耐熱ABS（FX-301B/G/Hはアクリル）
質量［g］ 本体質量：約15、梱包質量：約70 本体質量：約20（ケーブルタイプFX-301（P）-C1は約60）、
梱包質量：約25（ケーブルタイプFX-301（P）-C1は約65）
付属品 FX-MB1（アンプ保護シール）：1セット
  • ファイバヘッド部はこちら別ウィンドウが開きますをご確認ください。
  • ご使用の際は必ず取扱い説明書をご確認ください。
