デジタルゲージ
- SA-ECL
- SA-S□□□
- SA-SD□□□
- 検出器はミスカウントが発生しないアブソリュート方式の採用に加え、ダブル軸受構造により、堅牢・高耐久を実現します
- 検出器はオイルやミスト環境に強いエアパージ仕様（SA-S110AP、510AP）と、機構設計の簡素化を可能にするエア駆動仕様（SA-S110PD、SA-S510PD）もラインアップしています
- CC-Link通信ユニットにより、最大10Mbpsの高速通信ができます
別途センサヘッド、接続ケーブル、コントローラ（親機/子機）が必要です。
用途例
自動化・省力化に今すぐ使える接触式変位センサ

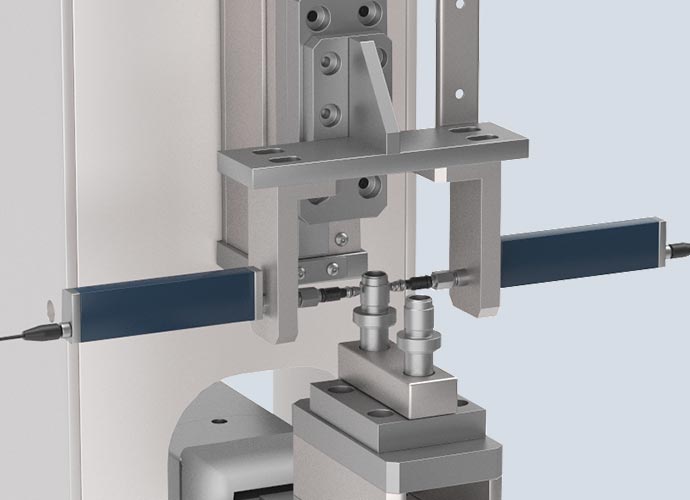

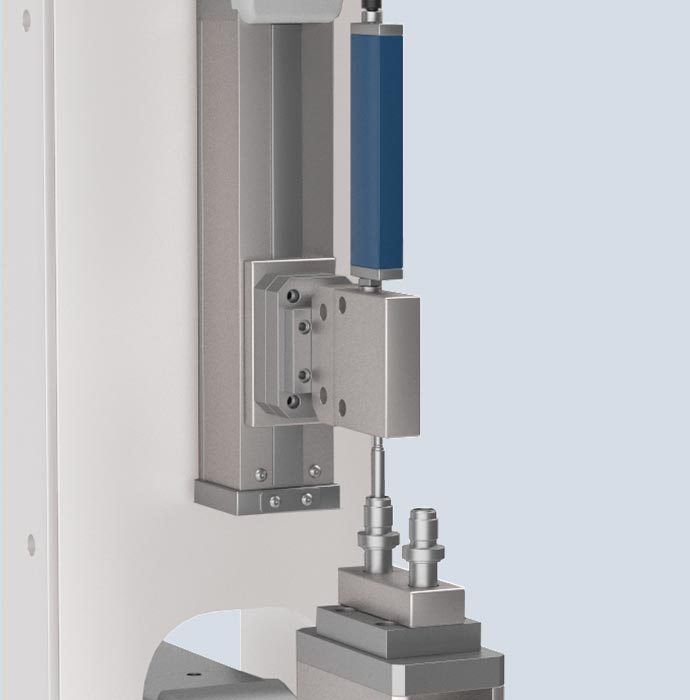

自動車などの金属加工部品における径測定が可能です。
マスターとの比較測定により、加工後の外径および内径の高精度な測定を実現します。CC-Link接続により測定データの出力が可能です。拡張性の高い接触式の採用により、幅広い業界で様々なワークの測定に活用できます。
システム構成例CC-Link
- *1.親機1台に対して、子機15台まで
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | |||||
| MELSEC-Qシリーズ | ● | |||||
| MELSEC-Lシリーズ | ● | |||||
| MELSEC iQ-Fシリーズ | ||||||
| MELSEC-Fシリーズ | ||||||
仕様
通信ユニット性能仕様
| 項 目 | SA-ECL | ||||
|---|---|---|---|---|---|
| 適合コントローラ | SA-SD□ | ||||
| 接続台数 | 1台のSA-ECLにつき最大15台（親機1台+子機14台） | ||||
| 電源電圧*2 | DC24V（±10%）リップル0.5V（P-P）含む | ||||
| 消費電流 | 80mA以下 | ||||
| 通信方式 | CC-Link ver.1.10/ver.2.00：2局 切換え式 | ||||
| リモート局分類 | リモートデバイス局 | ||||
| 占有局数 | CC-Link ver.1.10：4局、ver.2.00：2局 切換え式 | ||||
| 局番設定 | 1～64（0および65以上はエラー） | ||||
| 通信速度 | 156Kbps | 625Kbps | 2.5Mbps | 5Mbps | 10Mbps |
| 最大伝送距離［m］ | 1200 | 900 | 400 | 160 | 100 |
| 使用周囲温度［℃］ | -10～+45（ただし、結露および氷結しないこと）、保存時：-20～+60 | ||||
| 使用周囲湿度［%RH］ | 35～85、保存時：35～85 | ||||
| 材質 | 本体ケース：PC | ||||
| 質量［g］ | 約80 | ||||
- *2.電源は連結されたコントローラ親機から供給されます。
検出器性能仕様
| 項 目 | SA-S110 SA-S110/03N |
SA-S510 SA-S510/03N |
SA-S532 | SA-S550 | SA-S110AP | SA-S510AP | SA-S110PD | SA-S510PD |
|---|---|---|---|---|---|---|---|---|
| 測定方式 | 光学式アブソリュートリニアエンコーダ方式 | |||||||
| 測定範囲［mm］ | 10 | 32 | 50 | 10 | ||||
| 仕様流体 | — | ドライエア | ||||||
| 使用圧力範囲［MPa］ | — | 0.05～0.1 | 0.14～0.16 | |||||
| エアチューブ仕様 | — | 外形ø4mm/内径ø2.5mm | ||||||
| 耐圧［MPa］ | — | 0.2 | ||||||
| 表示分解能［µm］ | 0.1 | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 | ||
| 表示精度（P-P）*3［µm］ | 1 | 2 | 3 | 3.5以下 | 1以下 | 2以下 | 1以下 | 2以下 |
| 測定力*4 | 1.65N以下（SA-S□10）/ 0.35N以下（SA-S□10/03N） |
2.97N以下 | 3.5N以下 | 1.5～3N*5 | *6 | |||
| 保護等級 | IP67相当*7 | IP67相当*8 | ||||||
| 質量［g］ | 約80 | 約150 | 約250 | 約80 | ||||
| ケーブル | 別売オプション | 別売オプション*9 | ||||||
| 測定端子 | セラミック球 直径3.175mm | |||||||
| ゴムベローズ | 材質 NBR*10 | — | ||||||
- *3.使用値は周囲温度20℃時の値です。
- *4.測定端子を鉛直下向きにして、押し込んだ時の値です。
- *5.供給エア圧により変動します。また、製品の組立て精度やシール材（Oリング）の摩擦状態により異なります。
- *6.使用するエア圧により変動します。また、シールキャップを外すことにより、低測定力タイプとして使用できます。
- *7.ゴムベローズが正しく装着されていること、また破損などのない場合に限ります。
- *8.エアチューブ接続時かつ、シール部が劣化・損傷のない場合に限ります。
- *9.アングルタイプのコネクタケーブルは使用できません。
- *10.SA-S□10/03Nはゴムベローズが装着されていません。
コントローラ性能仕様
| 項 目 | 親機 | 子機 | |||
|---|---|---|---|---|---|
| NPN | SA-SD1AP | SA-SD1AC | SA-SD1C | SA-SDNC | |
| PNP | SA-SD1AP-P | SA-SD1AC-P | SA-SD1C-P | ||
| 表示 | 極性、測定値（2段階表示）、サークルバー表示 | ||||
| 表示分解能［µm］ | 0.1/1/10/100 | ||||
| 表示範囲［mm］ | -199.9999～199.9999 | ||||
| アナログ出力 | ●（4～20mA） | — | |||
| IO入出力 | ● | — | |||
| 検査器入力数［CH］ | 1 | ||||
| 連結機能 | 親機1台に対して、子機15台まで | ||||
| 演算機能 | 最大値、最小値、平坦度、平均値、基準差、ねじれ、反り、厚み | ||||
| ホールド機能 | サンプルホールド、最大、最小、最大-最小、最大-最小/2、ほか | ||||
| 電源電圧 | DC24V（±10%） | ||||
| 消費電流 | 70mA以下（センサヘッド接続時） | ||||
