目的別ソリューション 計装/二重化開発環境

GX Works3(MELSEC iQ-Rシリーズ)

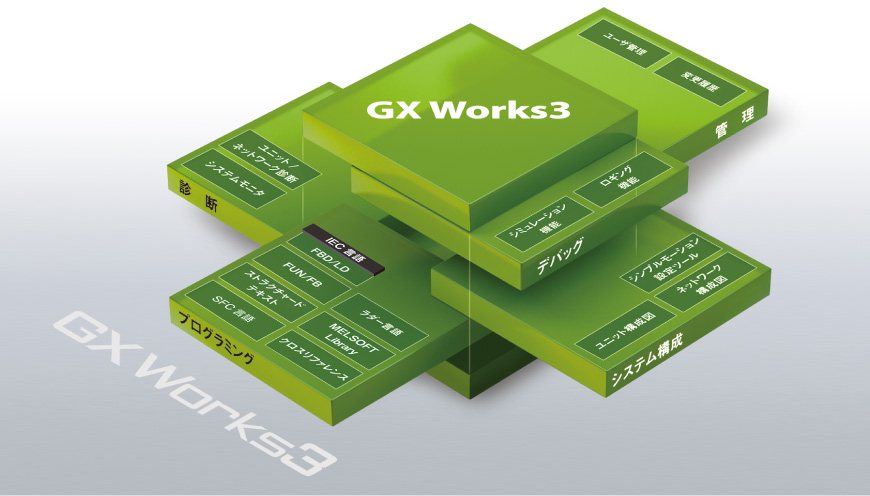

One Software, Many Possibilities
1つのソフトウェアに多くの可能性

GX Works3には、プロジェクト作成(システム構成、プログラミング)とメンテナンス作業(デバッグ、診断、管理)を容易にする機能を搭載しています。

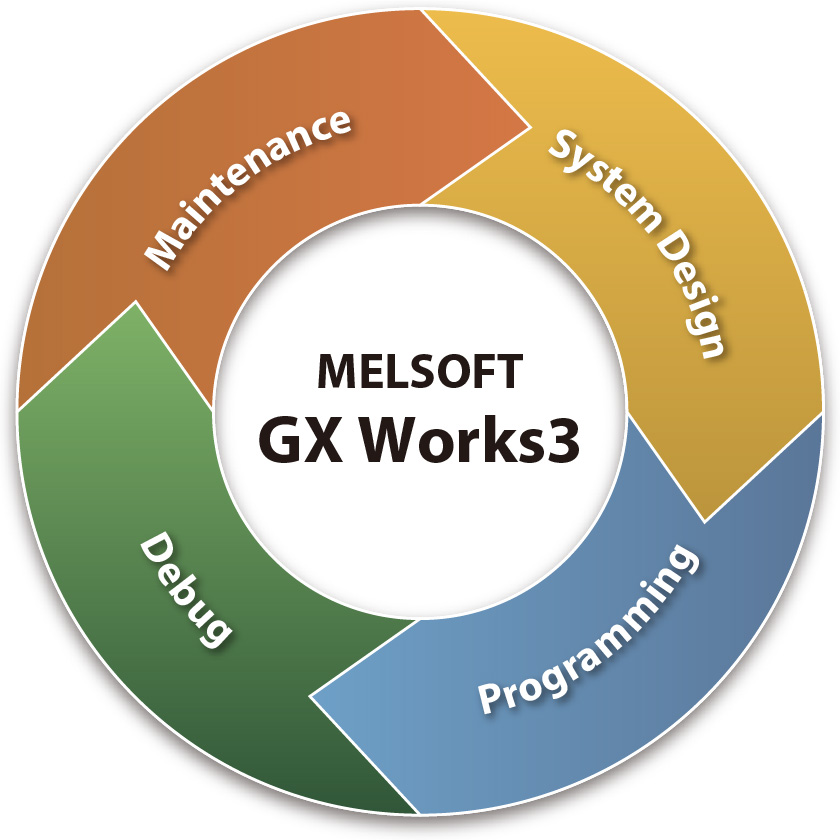

プロジェクトの開発プロセスを考えた開発環境

様々な機能をGX Works3にまとめることで、プロジェクト作成が簡単になるばかりではなく、開発プロセスに統一性を持たせられます。

システム全体の設計

  • 部品使用によるユニット構成図の簡単作成
  • ユニット構成図からユニットパラメータの自動生成
  • シンプルモーションユニット設定ツールの統合

制御・目的に合わせたプログラム言語の選択

  • IEC 61131-3に適合
  • 主要プログラム言語をサポート
  • プログラム言語に依存しない表示・操作の一貫性

簡単にデバッグ

  • 複数のオンラインモニタ
  • ハードウェア不要のシミュレーション
  • データロギング

わかりやすいメンテナンス

  • システムのモニタリング
  • ユニット、ネットワーク診断
  • 多言語のコメント設定・切替え

簡単プログラミングでプロセス制御システムが構築できる

  • エンジニアリングソフトウェアGX Works3では、プロセス制御用タグFBなどのファンクションブロックを画面にドラッグ&ドロップして繋ぎ、設定するだけの直感的なプログラミング環境で、プロセス制御プログラムを効率よく作成できます
  • プロセス制御用のタグFBは、FBプロパティページによって視覚的にパラメータ設定ができます

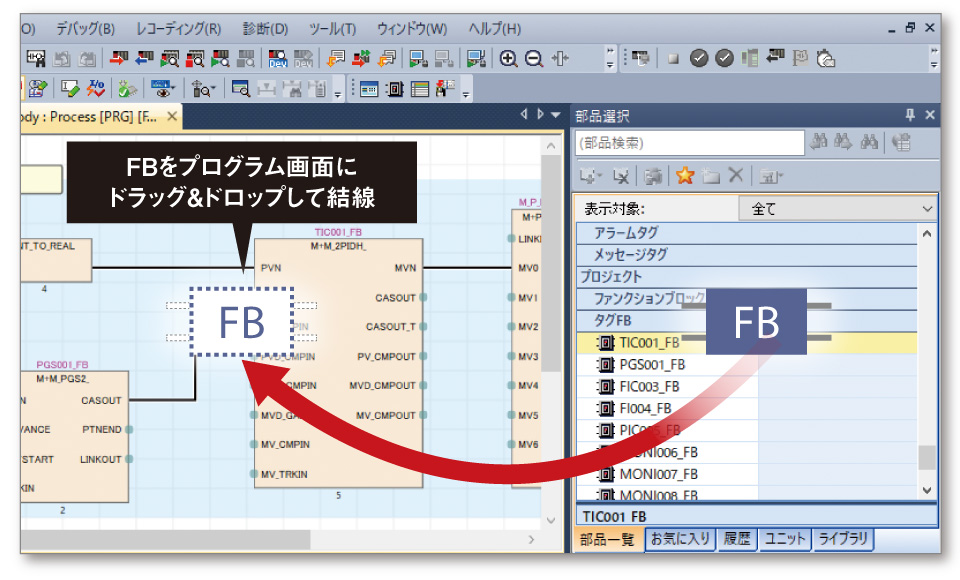

プロセス制御用FBによる簡単プログラミング

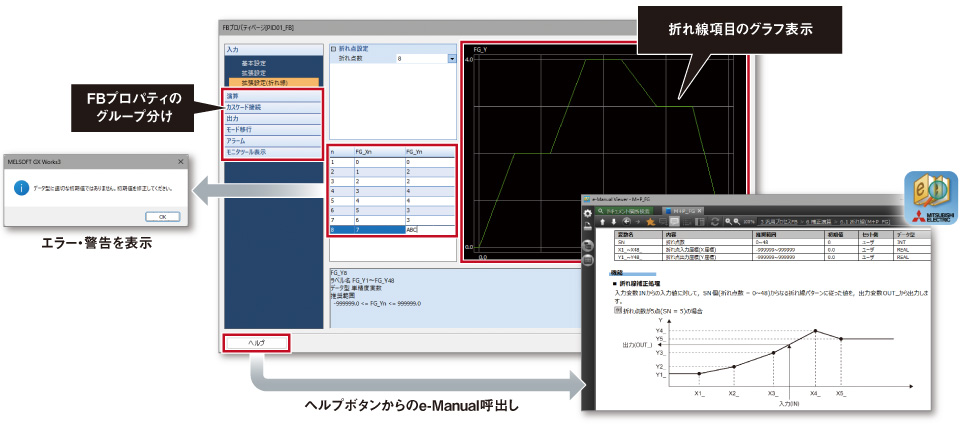

FBプロパティページによる簡単設定

*全メーカー提供タグFBおよびユーザー定義タグFBに対応しています

  • プロセス制御用タグFBは、フェースプレートによるモニタのほか、PX Developerモニタツールでのトレンド表示や、オートチューニングを活用したパラメータ設定が可能なため、システムの立ち上げ調整が容易に行えます

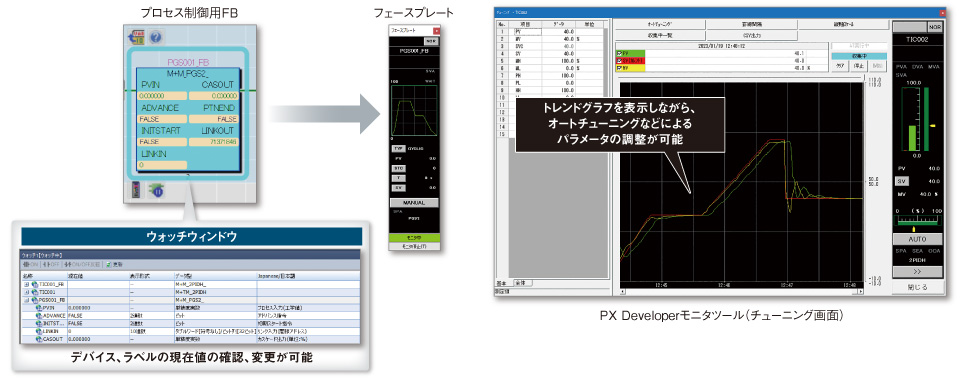

プロセス制御用FBのモニタとチューニング

  • ラダー言語、FBD言語(プロセス制御プログラミング)、SFC言語、ST言語に対応しています
