シーケンサ MELSEC-Lシリーズ 特長 フレキシブルI/O／高速カウンタ
高速かつ安定した入出力応答
CPUユニットの演算処理やバス性能に依存しない高速応答、かつハードウェア処理による安定した入出力応答が可能です。
- LD40PD01内に外部入出力インタフェースおよびFPGA*1を搭載しているため、CPUユニットのスキャンタイムやバス性能に依存しない高速制御が可能です（µsオーダーの入出力応答時間を実現）。
- 安定した入出力応答が可能です（処理時間のばらつきはnsオーダー）。
- *1.Field Programmable Gate Array の略称。プログラミングすることができるLSIのこと。

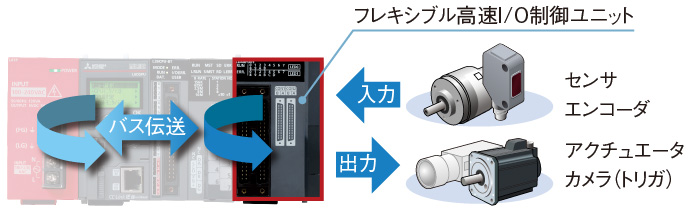

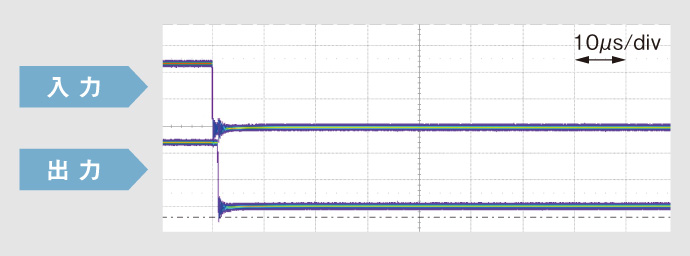

■フレキシブル高速I/O制御ユニット

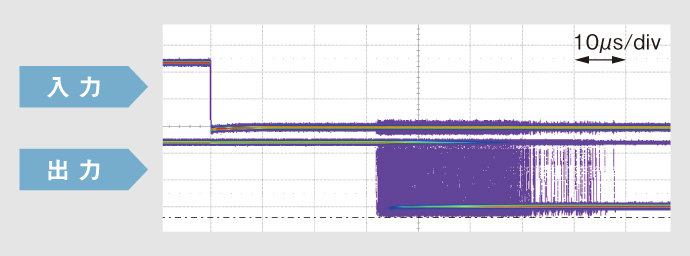

■既存シーケンサ（LCPU内蔵I/O＋割込み）

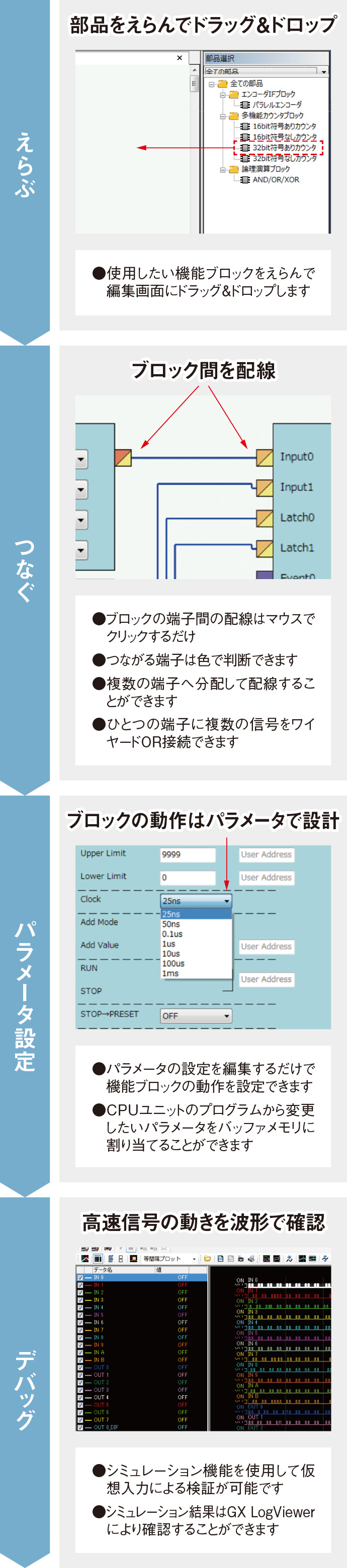

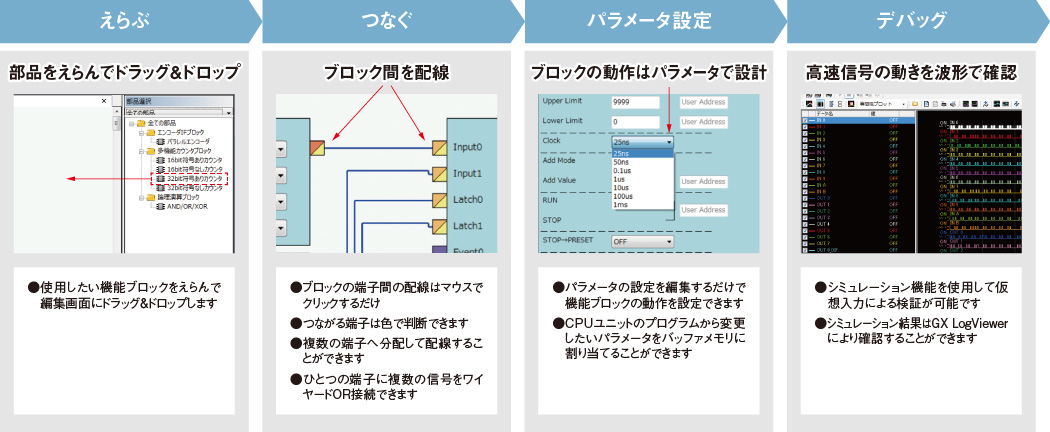

直感的な専用ツールでFPGA設定
FPGA設計過程で必須だった設計プロセス（HDL記述、論理合成やタイミング検証）が不要になり、作業工数を削減します。製品入手後すぐに専用ツールによる動作検証が可能となり、設計工数を大幅に短縮することができます。
「フレキシブル高速I/O制御ユニット用ツール」無償ダウンロード
フレキシブル高速I/O制御ユニット用ツールはこちらから無償でダウンロード*2できます。
- *2.FAメンバーズ会員登録（登録無料）が必要です。
様々な用途へフレキシブルに対応
機能の組み合わせにより速度計測・測長機能、ワンショットパルス出力、比率設定・分配出力、PWM制御、カムスイッチ制御などの幅広い制御が手軽に実現できます。

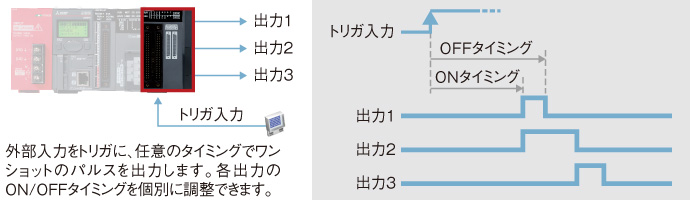

［ワンショットパルス］
- トリガ入力を起点に最小25ns単位でON/OFFタイミングの調整が可能です。
- ON/OFFの動作タイミングのばらつきがnsオーダーのため、高精度な制御が可能です。

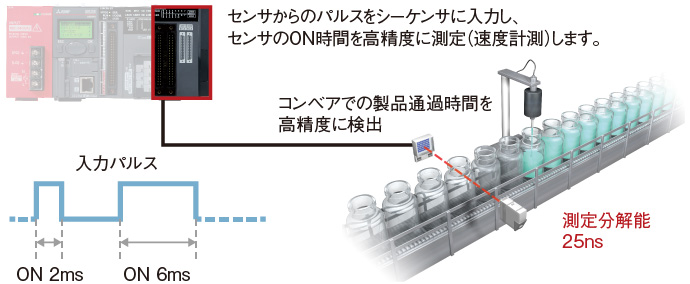

［速度計測・測長］
- ON幅、OFF幅の計測に加え、異なるセンサのON時間差など、さまざまな条件での計測が可能です。
- 最小25ns単位の、高精度な計測が可能です。

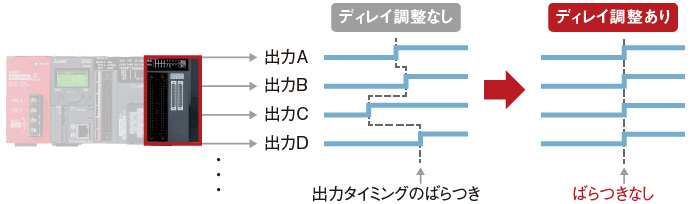

［ディレイ出力］
- 各チャンネルの出力タイミングのディレイを調整できるため、ばらつきなしで出力可能です。
