産業用PC MELIPC MELIPC MI3000 -GT SoftGOT2000-

アイデアノート

こんなことに困っていませんか?
MI3000の便利な使い方を紹介したWEB限定資料を公開中!

→
↓

GT SoftGOT2000で生産現場の見える化を簡単に実現

MI3000 with GT SoftGOT2000

GT SoftGOT2000をプリインストール

MI3000にはGT SoftGOT2000をプリインストール*1しています。様々なFA機器と直接接続*2し、GOT2000シリーズと同様のモニタを実現します。もちろん、Edgecrossが収集したデータのモニタも可能です。

GT SoftGOT2000をプリインストール
  1. *1別売りのGT SoftGOT2000用ライセンスキー(USBポート用)は不要です。
  2. *2接続可能な機種一覧や接続形態などについては三菱電機グラフィックオペレーションターミナルGOT2000シリーズカタログ(L(名)08268)、または、MI3000にプリインストールされているe-Manual Viewerを起動し、GOT2000シリーズ VNCサーバ機能で使用可能なVNCクライアントソフトウェアをご参照ください。

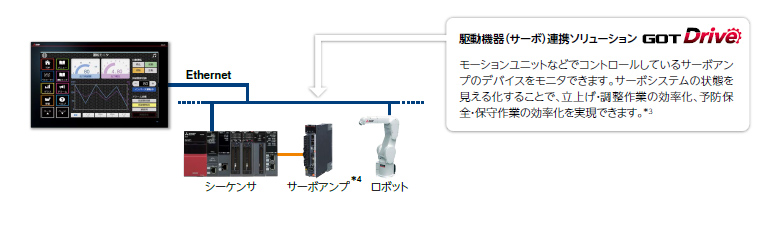

  3. *3MELSERVO-J5 サーボアンプのデバイスをモニタするには、1.240A以降のGT SoftGOT2000 英語版、GT Designer3をご使用ください。

パネルコンピュータでGOT2000の豊富な機能が使える

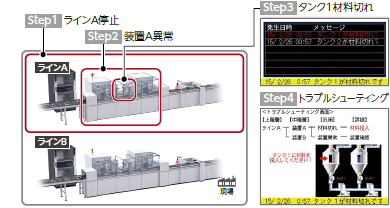

アラーム表示

接続機器の通信エラーなど(システムアラーム)やユーザー設定したアラーム(ユーザーアラーム)をGT SoftGOT2000で確認できます。

アラーム表示

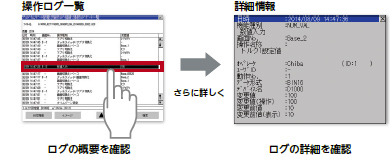

操作ログ

オペレータが「いつ・何を・どのように」操作したかを時系列でUSBメモリなどに記録し、すぐにGT SoftGOT2000で確認できます。

操作ログ

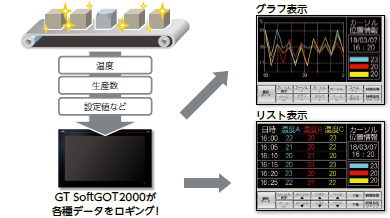

ロギング & グラフ・リスト

シーケンサなど様々なFA機器のデータを収集し、ヒストリカルトレンドグラフ/リストで表示できます。

GT SoftGOT2000が各種データをロギング!

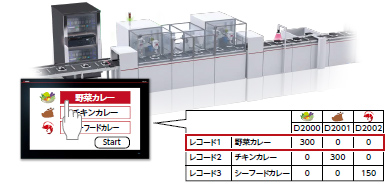

レシピ

材料の配合の条件や加工条件などのデータ(デバイス値)をGT SoftGOT2000内に保持し、GT SoftGOT2000から書き換えられるため、段取り替えが簡単にできます。

レシピ

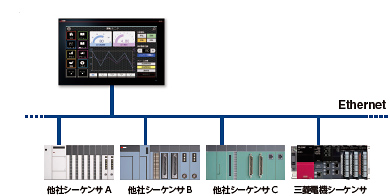

マルチチャンネル*1

1台のGT SoftGOT2000でEthernet上のFA機器を最大4チャンネルまで同時モニタできます。
システム構成の自由度が向上し、装置の見える化に貢献します。

  1. *11.240A以降のGT SoftGOT2000 英語版、GT Designer3をご使用ください。
マルチチャンネル

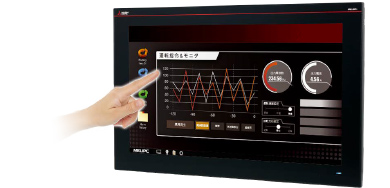

操作性

タッチ操作だけでなく長押しが可能です。
モーメンタリスイッチやONディレイ設定が可能となり、操作の安全性、操作性が向上します。

操作性

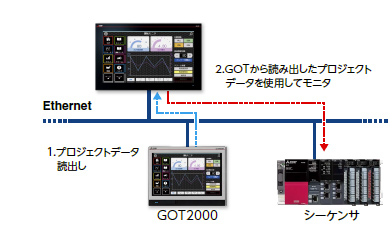

GOT2000と連携が可能

GT SoftGOT2000は現場GOTのプロジェクトデータをEthernet経由で読み出し、そのデータを使って接続機器をモニタできます。
GT SoftGOT2000とGOTで別々の画面の表示も可能です。
GT SoftGOT2000用のプロジェクトデータが不要なため、すぐに遠隔監視できます。
(SoftGOT-GOTリンク機能)

GOT2000と連携が可能

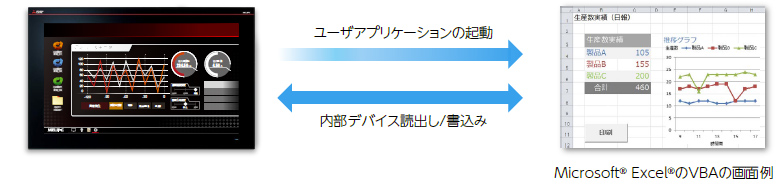

Windows®アプリケーションとの連携が可能

GT SoftGOT2000の画面上にアプリケーション起動用のタッチスイッチを配置することで、GT SoftGOT2000モニタ中に、他のアプリケーション(Microsoft®Excel®など)を起動することもできます。
Windows®アプリケーションとの連携により、より高度でフレキシブルなシステムを構築できます。

Windows®アプリケーションとの連携が可能

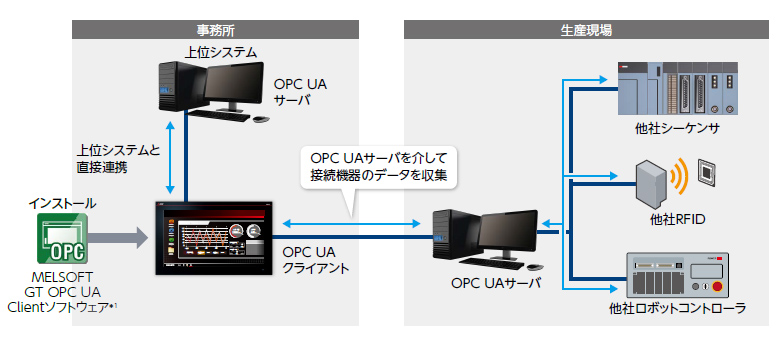

OPC UAクライアント対応で、様々な機器の情報を収集、モニタ可能*1

GT SoftGOT2000がOPC UAクライアントとしてOPC UAサーバに接続可能です。
GT SoftGOT2000で対応していない接続機器でも、OPC UAサーバを介してデータ収集でき、モニタすることができます。

  1. *別途GT OPC UA Clientが必要です。こちらからダウンロードしてください。
OPC UAクライアント対応で、様々な機器の情報を収集、モニタ可能
  1. *11.240A以降のGT SoftGOT2000 英語版、GT Designer3をご使用ください。

OPC UA(OLE for Process Control Unified Architecture):
マルチベンダー製品間や、異なるOSにまたがってデータ交換を可能にする高信頼の産業通信用のオープンな国際標準規格です。

プロジェクトデータの作成が簡単

画面作成が簡単

表示用の画面はGT Designer3で作成します。
GOTタイプをMI3000用に変換することで、GOT2000シリーズで使用しているプロジェクトデータをそのまま使用することができます。
すぐに使える豊富なサンプル画面も使用できます。

  1. *GT Designer3の機能詳細についてはこちらをご参照ください。

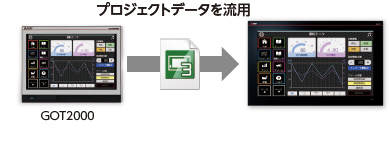

プロジェクトデータを流用

音声ファイルの作成が簡単

音声通知用の音声ファイルはGT Designer3で簡単に作成できます。
GT Designer3にテキストを入力するだけで、メッセージの音声ファイルが完成します。
メッセージの他に、効果音、メロディも収録しています。組み合わせることで様々な場面で活用できます。
(音声合成機能*1)

  1. *1別途GT Works音声合成ライセンス(SW1DND-GTVO-M)が必要です。

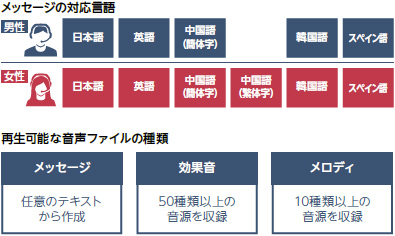

メッセージの対応言語 再生可能な音声ファイルの種類

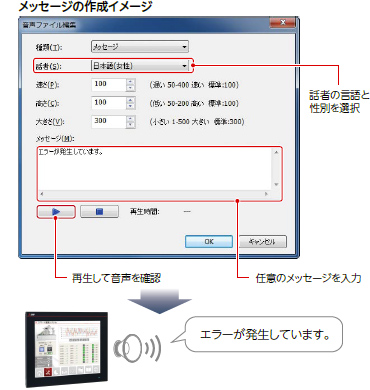

メッセージの作成イメージ

GT SoftGOT2000の仕様

項目 内容
解像度 640~1920 × 480~1200
表示色 65536色
表示言語 初期起動時: 英語*2
接続形態*1 Ethernet接続、CPU直接接続、シリアルコミュニケーション接続、CC-Link IEコントローラネットワーク接続、CC-Link IEフィ-ルドネットワーク接続、MELSECNET接続
  1. *1各接続形態によって、必要な機器が異なります。詳細は、GOT2000シリーズ 総合カタログをご参照ください。
  2. *2言語切り換えすることで、日本語の表示が可能です。バージョンアップの際は、英語版ソフトウェアのアップデート版をご使用ください。

GT SoftGOT2000の詳細はこちら
最新のGT SoftGOT2000(英語版)のダウンロードはこちら
