表示器 GOT 防爆形GOTシリーズ

防爆形GT27 外形寸法

GOT本体

GOT本体
  • *上記は水素ガス対応でないタイプの外形寸法です。水素ガス対応品は前面ではなく側面にメンテナンスポートがつきます。

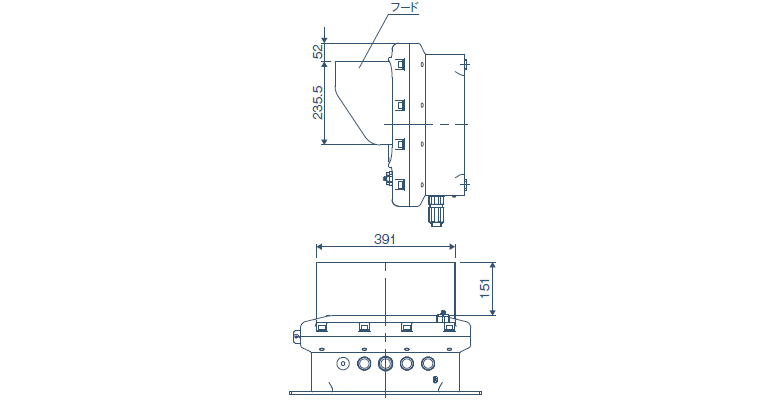

フード取り付け時の外形図

フード取り付け時の外形図
  • *上記は水素ガス対応でないタイプの外形寸法です。水素ガス対応品は前面ではなく側面にメンテナンスポートがつきます。

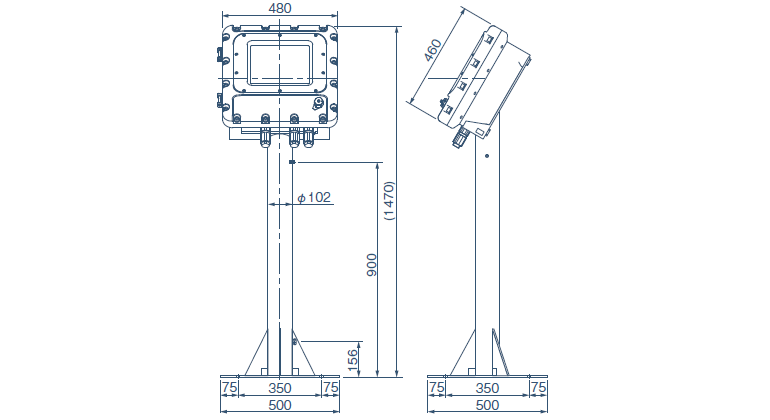

スタンド(傾斜ポール形) 取り付け時の外形図

スタンド(傾斜ポール形) 取り付け時の外形図
  • *上記は水素ガス対応でないタイプの外形寸法です。水素ガス対応品は前面ではなく側面にメンテナンスポートがつきます。

スタンド(直立ポール形) 取り付け時の外形図

スタンド(直立ポール形) 取り付け時の外形図
  • *上記は水素ガス対応でないタイプの外形寸法です。水素ガス対応品は前面ではなく側面にメンテナンスポートがつきます。

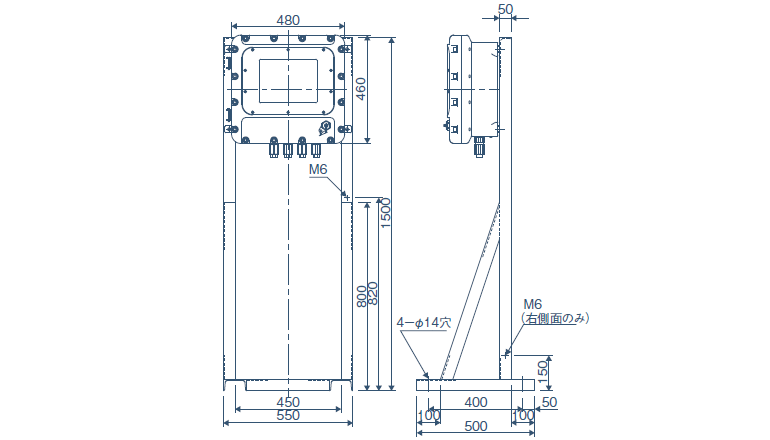

スタンド(直立ラック形) 取り付け時の外形図

スタンド(直立ラック形) 取り付け時の外形図
  • *上記は水素ガス対応でないタイプの外形寸法です。水素ガス対応品は前面ではなく側面にメンテナンスポートがつきます。
