スプリングクランプ端子仕様
新たにスプリングクランプ端子仕様の製品が誕生しました!
4つの特長
スプリングクランプ端子は端子ねじを使用していないため下記の特長があります。
製品コンセプト
スプリングクランプ端子とは

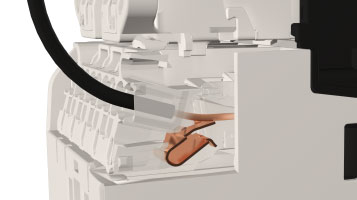

電線をスプリングによる圧力で導電部に直接押し付けて接続する結線方式です。
単線、フェルール端子は差し込むだけで接続が可能です。より線の場合でも、工具によりスプリングを開いて電線を挿入し、工具を抜くだけで接続が可能です。
信頼性
JIS・IEC規格の各試験項目を実施し、高い接続信頼性を確認しています。
信頼性
【ねん回試験（JIS C 8201-1）(IEC 60947-1)】
固定した端子部に電線を接続し、ねん回を加え電線抜けがないことを確認。
【引張試験（JIS C 8201-1）(IEC 60947-1)】
ねん回試験に続き、引張力を加え一定時間後に電線抜けがないことを確認。
【振動試験（JIS C 60068-2-6）(IEC 60068-2-6)】
端子部に電線を接続し、X, Y, Z各軸方向に所定の振動を加えて絶縁体の破損、その他機械的故障がないことを確認。
振動を加えている間、接点の瞬断がないことを確認する。試験前後の電圧降下を測定し、規定値以下であることを確認。
【振動試験（IEC 61373）（JIS E 4031）】
鉄道車輛に搭載される機器に対して要求される振動試験により、電線の抜けおよび試験前後での電圧降下測定による接続点の緩み、瞬断がないことを確認。(CategoryⅠ ClassB)
配線作業時間の比較
作業者による配線品質のバラつきを削減し、単線やより線であれば更なる工数削減に貢献します。
- スプリングクランプ端子仕様にフェルール端子で配線した場合、ねじ端子仕様（丸圧着端子）と比較し、
配線作業時間が22% 削減されます。 - スプリングクランプ端子仕様に単線、より線で配線した場合、ねじ端子仕様（丸圧着端子）と比較し、
配線作業時間が52% 削減されます。
製品特長
製品特長

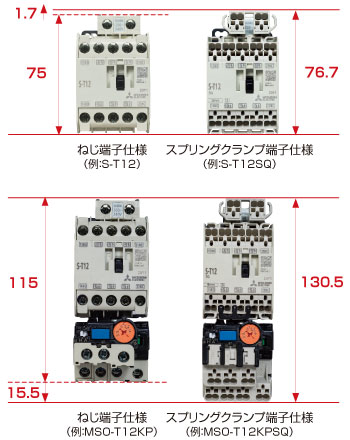

電線のふくらみを軽減

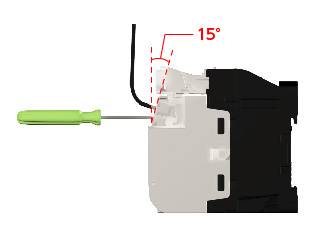

スプリングクランプ端子部は前面に対して約15°の傾斜があるため、
電線のふくらみを軽減し、すっきりとした盤内配線が可能です。
工具を垂直に挿入できるため、配線作業・電線の取りはずし作業をアクセス性良く実施可能。
多様な機能

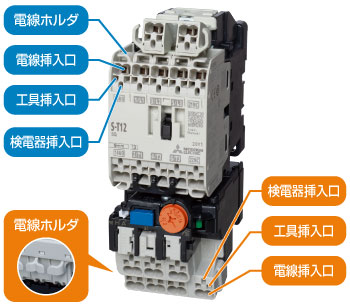

検電器挿入口を搭載
検電器挿入口の搭載により、電線が抜ける心配なく、導通チェックが可能に。
電線ホルダを搭載

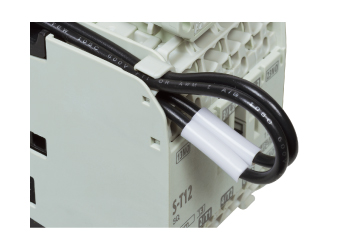

制御端子、補助端子※に搭載の電線ホルダにより、電線をすっきり収納でき、マークチューブの移動を防ぎます。
電磁継電器は、最外極のみ搭載
様々な電線に対応
より線、可とうより線、単線、フェルール端子に対応しています。
スプリングクランプ端子は、WAGO Kontakttechnik GmbH & Co. KG, Germany のPUSH-IN CAGE CLAMP®を採用しています。

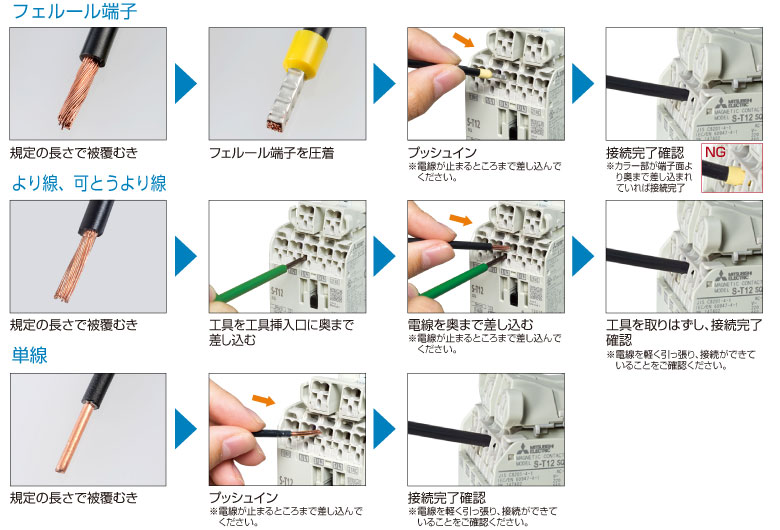

配線方法
国内外規格への適用
| 機種 | 準拠規格 | EC指令 | 適合規格認証 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| JIS | IEC | EN | CE | UL | CSA | TÜV | CCC | ||
| 日本 | 国際 | 欧州 | 欧州 | アメリカ | カナダ | ドイツ | 中国 | ||

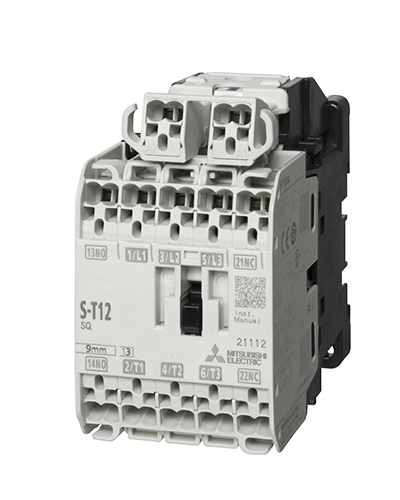

| 電磁開閉器 | MSO(D)-T□SQ | ● | ● | ● | |||||

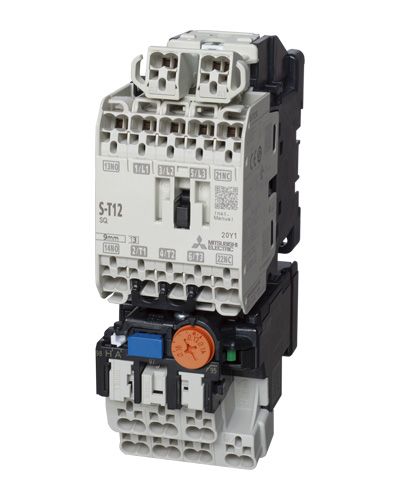

| MSO(D)-T□KPSQ | ● | ● | ● | ● | ●※ | ||||
| 電磁接触器 | S(D)-T□SQ | ● | ● | ● | ● | ● | ● | ● | ● |
| サーマルリレー | TH-T18SQ | ● | ● | ● | |||||

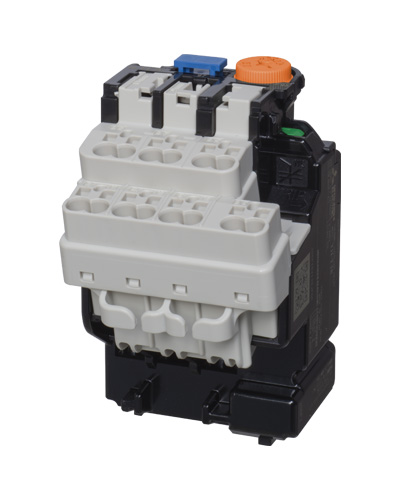

| TH-T18KPSQ | ● | ● | ● | ● | ● | ● | ● | ● | |

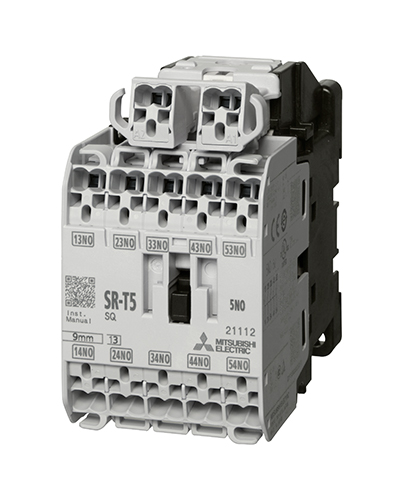

| 電磁継電器 | SR(D)-T5SQ | ● | ● | ● | ● | ● | ● | ● | ● |
| オプションユニット | UT-AX□SQ | ● | ● | ● | ● | ● | ● | ● | ● |
近日認証取得予定
ラインアップ一覧
| 製品一覧 | 電磁開閉器 | 電磁接触器 | |||||
|---|---|---|---|---|---|---|---|
 |
 |
||||||
| 形名 | 交流操作形 | 2素子サーマルリレー付 | MSO-T12SQ | MSO-T20SQ | S-T12SQ | S-T20SQ | |
| 3素子サーマルリレー付 | MSO-T12KPSQ | MSO-T20KPSQ | |||||
| 直流操作形 | 2素子サーマルリレー付 | MSOD-T12SQ | MSOD-T20SQ | SD-T12SQ | SD-T20SQ | ||
| 3素子サーマルリレー付 | MSOD-T12KPSQ | MSOD-T20KPSQ | |||||
| 補助接点構成 | 1a1b, 2a, (2b 交流操作形のみ) | ||||||
| 特殊品 | コイルサージ吸収器付(SA) | 〇 | |||||
| 大容量接点付(JH) | 〇 | ||||||
| 飽和リアクトル付 (2素子付)(SR) |
〇 | ― | |||||
| 速動特性 (3素子(2E)付)(FSKP) |
〇 | ― | |||||
| 交流定格使用電流 (A) (AC-3級) |
AC200-220V | 13 | 18 | 13 | 18 | ||
| AC380-440V | 9 | 18 | 9 | 18 | |||
| 適用 電線 [mm2] |
単線 | φ0.8-φ2.0 (最大被覆外径) 片側 φ4.6以下 片側 φ4.1以下 |
|||||
| より線 可とうより線 |
0.5-4 (最大被覆外径) 片側 Φ4.6 以下 片側 Φ4.1 以下 |
||||||
| 絶縁カラー付き フェルール |
0.25-2.5 (絶縁ｶﾗｰ外径) 片側 φ4.8以下 片側 φ4.2以下 |
||||||
| 外形寸法 [mm] | 交流操作形 | 直流操作形 | 交流操作形 | 直流操作形 | |||
 |
a | 46 | 46 | 44 | 44 | ||
| b | 130.5 | 130.5 | 76.7 | 76.7 | |||
| c | 79 | 101 | 78 | 100 | |||
| 製品一覧 | 電磁継電器 | 補助接点ユニット | ||||
|---|---|---|---|---|---|---|
 |
 |
|||||
| 形名 | 交流操作形 | SR-T5SQ | 2極品 | 4極品 | ||
| 直流操作形 | SRD-T5SQ | UT-AX2SQ | UT-AX4SQ | |||
| 接点構成 | 5a, 4a1b, 3a2b | 2a, 1a1b, 2b | 4a, 3a1b, 2a2b | |||
| 特殊品 | コイルサージ吸収器付(SA) | 〇 | - | |||
| 大容量接点付(JH) | 〇 | - | ||||
| 交流回路定格 (A) AC-15級(電磁石定格) /AC-12級(抵抗負荷) |
AC120V | 6/10 | ||||
| AC240V | 3/8 | |||||
| AC440V | 1.5/5 | |||||
| AC550V | 1.2/5 | |||||
| 直流回路定格 (A) DC-13級(電磁石定格) /DC-12級(抵抗負荷) [ ]は二極直列定格 |
DC24V | 3/10 | ||||
| DC48V | 1.5/8 | |||||
| DC110V | 0.6[2]/5[8] | |||||
| DC220V | 0.3[0.8]/1[3] | |||||
| 適用 電線 [mm2] |
単線 | φ0.8-φ2.0 (最大被覆外径) 片側 φ4.6以下 片側 φ4.1以下 |
||||
| より線 可とうより線 |
0.5-4 (最大被覆外径) 片側 φ4.6以下 片側 φ4.1以下 |
|||||
| 絶縁カラー付き フェルール |
0.25-2.5 (絶縁ｶﾗｰ外径) 片側 φ4.8以下 片側 φ4.2以下 |
|||||
| 外形寸法 [mm] | 交流操作形 | 直流操作形 | 補助接点ユニット | |||
|
a | 44 | 44 | 35.5 | ||
| b | 76.7 | 76.7 | 38 | |||
| c | 78 | 100 | 36.7 | |||
| 製品一覧 | サーマルリレー | ||
|---|---|---|---|
 |
|||
| 形名 | 2素子サーマルリレー | TH-T18SQ | |
| 3素子サーマルリレー | TH-T18KPSQ | ||
| 接点構成 | 1a1b | ||
| ヒーター呼び (A) [整定電流の調整範囲] |
0.12（0.1～0.16) 0.17（0.14～0.22) 0.24（0.2～0.32) 0.35（0.28～0.42) 0.5（0.4～0.6) 0.7（0.55～0.85) 0.9（0.7～1.1) 1.3（1～1.6) 1.7（1.4～2) 2.1（1.7～2.5) 2.5（2～3) 3.6（2.8～4.4) 5（4～6) 6.6（5.2～8) 9（7～11) 11（9～13) 15（12～18) |
||
| 特殊品 | 飽和リアクトル付 （2素子付）（SR） |
〇 （ヒータ呼び 0.24～15A） |
|
| 速動特性 （3素子（2E）付）（FSKP） |
〇 （ヒータ呼び 2.1～15A） |
||
| 適用 電線 [mm2] |
単線 | φ0.8-φ2.0 (最大被覆外径) 片側 φ4.6以下 片側 φ4.1以下 |
|
| より線 可とうより線 |
0.5-4 (最大被覆外径) 片側 φ4.6以下 片側 φ4.1以下 |
||
| 絶縁カラー付き フェルール |
0.25-2.5 (絶縁ｶﾗｰ外径) 片側 φ4.8以下 片側 φ4.2以下 |
||
| 外形寸法 [mm] | TH-T18(FS)(KP)SQ | TH-T18SQSR | |
|
a | 46 | 94 |
| b | 68.5 | 89.5 | |
| c | 76.5 | 76.5 | |
