CAD/CAM、周辺ソフトウェア CamMagic SIGMA
![](/fa/products/assets/img/img_mv-1_sm.jpg)
自動仕分けシステムASTES4連携
ワーク材質に合った
ピッキングツールを選択
仕分け装置のピッキングツールには、磁石と吸盤があります。ワーク材質に応じて、磁石ツールが使えるかどうかを、仕分け装置に伝えることが出来ます。
![磁石or吸盤](img/auto_01.png)
- SS400 => 磁石使用可
- A5052 => 吸盤のみ使用可
- SUS304 => 吸盤のみ使用可
![](img/auto_macha_arrow.png)
ピッキング不可形状の
自動判定
ピッキングのために必要な領域が、部品上に確保できるかチェックし、ピッキング可能か判別します。
![ピッキングに必要な領域](img/auto_02.png)
![](img/auto_macha_arrow.png)
小さい部品をクラスタに
まとめてピッキング
そのままではピッキングできない部品は、ジョイント付きでグルーピングし、ピッキングできるよう、クラスタとしてまとめます。
![ピッキングできない小部品-クラスタ](img/auto_03.png)
![](img/auto_macha_arrow.png)

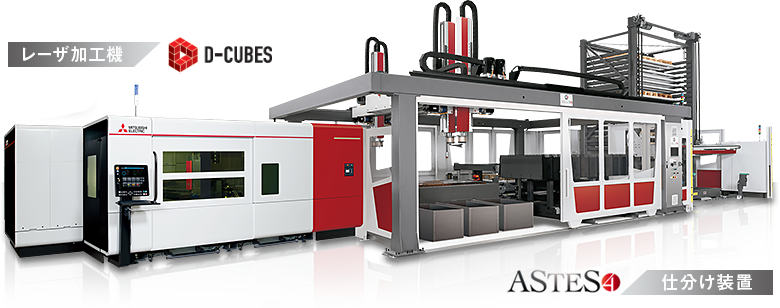

![D-CUBES ASTES4](img/auto_macha.png)
![](img/auto_macha_arrow.png)
部品方向 自動修正
桟(スラットサポート)に垂直に部品を配置することで、立ち上がりを防ぎ、ピッキングしやすくなります。
![部品方向 自動修正](img/auto_04.png)
![](img/auto_macha_arrow.png)
引っ掛かりの切り落とし
スケルトン切断や内穴の切り刻み、コーナーループを活用し、スケルトンと部品が引っ掛かるのを防ぎます。
![引っ掛かりの切り落とし](img/auto_05.png)
![](img/auto_macha_arrow.png)
納品先等の情報でパレット振分け
部品の納品先や後工程、注文番号などの指定をもとに、パレットに振分けます。
![納品先等の情報でパレット振分け](img/auto_06.png)
強力なネスティング機能

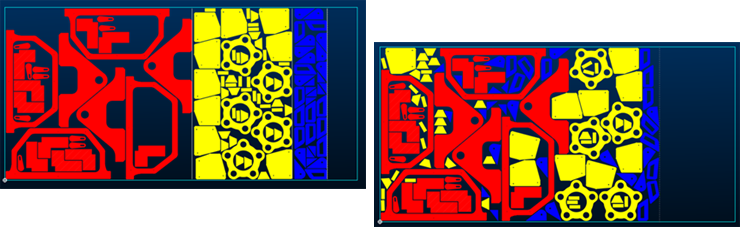

カラーネスティング(グループネスティング)
部品毎に作業指示番号を入力し、その番号のグループ順にネスティング。
納期・次工程・顧客・パレットごと等、自由にグループを作成することが可能です。
![カラーネスティング](img/nest_01.png)
HD-SuperNEST
AI技術を利用した最新アルゴリズムを使用、たくさんのネスティングパタンを試して、最高の歩留りを追及します。
標準機能(オートネスト)
![オートネスト](img/nest_02_1.png)
![](img/laser_sigma_arrow.png)

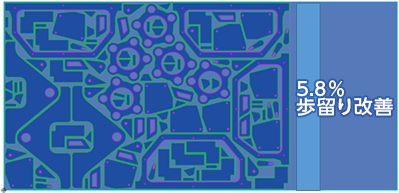

HD-SuperNEST
![HD-SuperNEST](img/nest_02_2.png)
充実の標準ネスティング機能
端材管理も強力
- ネスティングの結果、発生した端材を登録・管理します。
- 端材にネスティングを行う場合、自動的に一番歩留りが高くなる端材を選択します。(ベストシート選択)

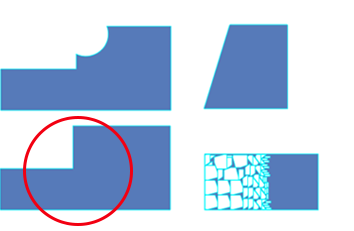

残材
![残材](img/nest_03_1.png)
![](img/laser_sigma_arrow.png)

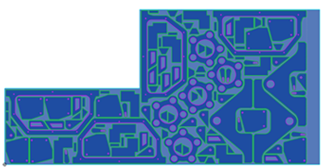

ネスティング結果
![ネスティング結果](img/nest_03_2.png)
三菱電機加工機連携・独自機能
- 加工条件・ポストの初期設定
- 加工条件や、ポスト(NCデータの書式設定)が、三菱電機レーザ加工機の仕様に合わせて調整済みです。
- 三菱電機加工機活用のためのアドインソフトを標準搭載
- 三菱電機加工機の加工条件を取り込んでNCデータに反映させたり、正確な加工時間見積もりを可能にするための独自のアドインソフトを標準搭載しています。
![プラグインマネージャー](img/vari_01.png)
![](img/laser_sigma_arrow.png)
![アドインソフト](img/vari_02.png)
さまざまな加工機に対応
レーザ加工機、ガス、プラズマ、ウォータージェット加工機、タレットパンチプレスなど、多様な加工機にNCデータの供給が可能です。
![さまざまな加工機に対応](img/alot.png)
