高機能ティーチングボックス R86TB
特長
この1台で より手軽に。幅広い作業に素早く対応。
- 簡単操作・直感的なユーザインタフェース
- プログラムやパラメータなど使用頻度の高い機能を常時表示
- エンジニアリングソフトウェア「MELSOFT RT ToolBox3」の主要機能を搭載
- トラブル解決のためのデータ解析手段を提供
※製品仕様などの詳細はカタログをご覧ください。

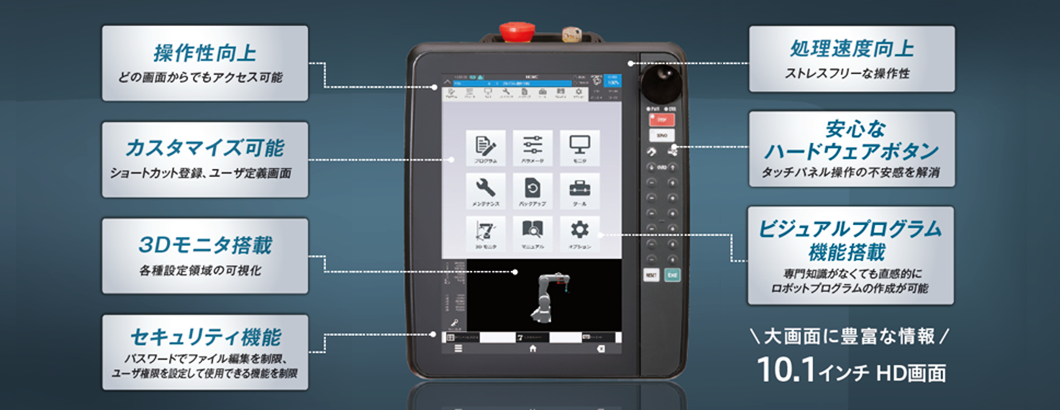

操作性向上
簡単操作・直感的なユーザインタフェースにより、どの画面からでも各機能にアクセスできます。
- 10.1インチのHD画面に豊富な情報を表示。画面切り替えの時間や手間を削減し、作業効率化が図れます。
- ホーム画面のアイコンからすべての機能にアクセスできます。
- カスタマイズ可能。 ショートカットの登録や、ユーザ定義画面を作成できます。
「MELSOFT RT ToolBox3」の主要機能を搭載
エンジニアリングソフトウェア「MELSOFT RT ToolBox3」と併用する必要が無く、デバッグ工数の削減に貢献します。.

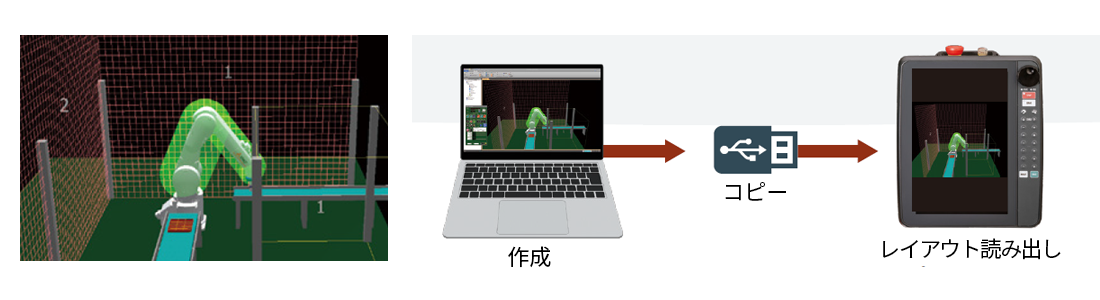

- 3Dモニタ画面では、RT ToolBox3相当のモニタリングが可能です。
- 設定領域の可視化、安全ロジック設定や信号や負荷状態の監視などさまざまな機能を活用できます。

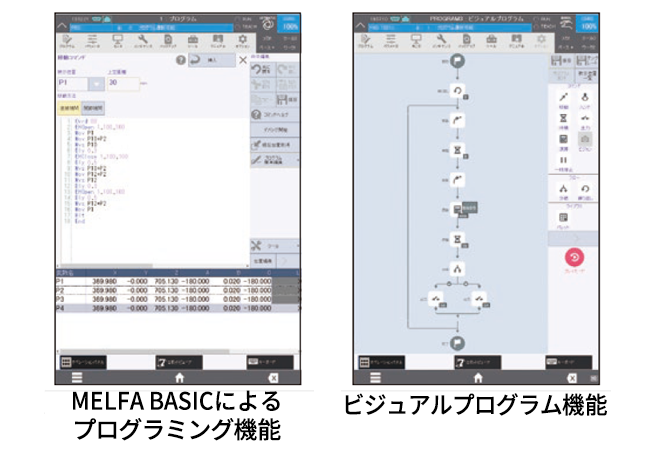

- プログラム編集は簡単編集機能やテンプレートの活用し、立上げ効率向上が図れます。
- USBメモリ経由でワークスペースやバックアップデータをRT ToolBox3と相互に活用できます。
データ解析手段の提供
トラブル解決のためのデータ解析手段を提供

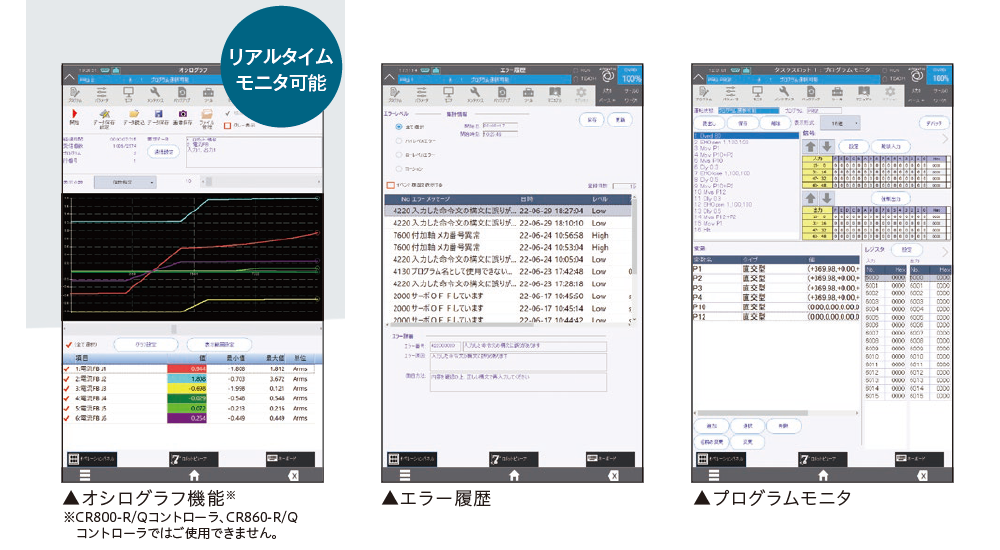

- オシログラフ機能(※1)、モニタ機能などの各種表示、解析画面により、パソコンが無くてもトラブル診断および早期解決が可能です。
- パソコンが持ち込めない現場でも、ティーチングボックス1台で立ち上げから保守まで対応でき、工数削減に貢献します。
(※1:CR800-R/Qコントローラ、CR860-R/Qコントローラではご使用できません。）
対応コントローラ
| 対応コントローラ | 備考 |
|---|---|
| CR800シリーズ | 延長ケーブルをご用意しています。 （延長ケーブル 形名：2F-32EXTBST-□□M □□はケーブル長（01、05、10、15ｍ）） ※CR751は変換ケーブルが必要です。 （変換ケーブル 形名：2F-32CON□□M □□はケーブル長（01、05、10、15ｍ） |
| CR700シリーズ |
