目的別ソリューション　組込みシステム 開発環境

R12-V：R12CCPU-V
RD55-V：RD55UP06-V、RD55UP12-V
Q12-V：Q12DCCPU-V
Q24-V：Q24DCCPU-V
Q24-VG：Q24DCCPU-VG

CW Workbench/CW-Sim/CW-Sim Standalone

CW WorkbenchR12-VRD55-VQ12-VQ24-VQ24-VG

  • SW1DND-CWWR-E, SW1DND-CWWLQ24-E, SW1DND-CWWLQ12-E

CW-Sim/CW-Sim StandaloneR12-VRD55-VQ12-VQ24-VQ24-VG

  • SW1DND-CWSIMR-EZ, SW1DNC-CWSIM-E
  • SW1DNC-CWSIMSAR-E, SW1DNC-CWSIMSA-E

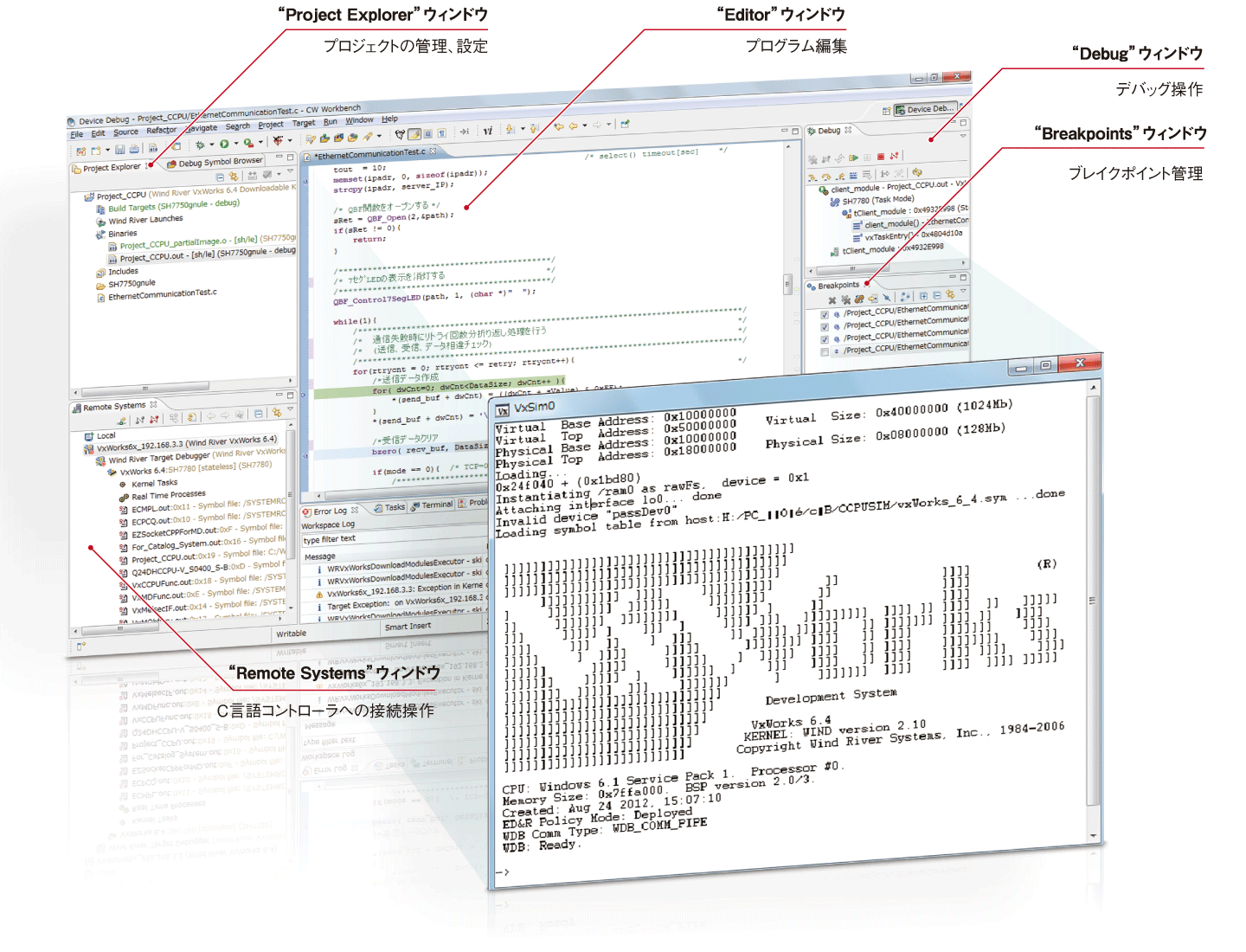

CW Workbenchは、プログラム編集からコンパイル、ソースコードデバッグまでの基本機能を備えた統合開発環境です。
またCW-Simのライセンスをご購入いただくと、C言語コントローラなしでVxWorks®のシミュレーションが可能になります。

導入コストを抑え、手軽にアプリケーションを開発

従来高価であった本格的なシステム開発環境を、お求めやすい価格で提供します。プログラム編集からコンパイル、ソースコードデバッグまでの基本機能を備えた統合開発環境で、アプリケーション開発をサポートします。

プラグインツールによる機能拡張で多言語化対応

EclipseベースのCW Workbenchは、サードパーティー製のプラグインツールを用いて多言語化対応、ソースコード管理など機能を拡張できます。

C言語コントローラなしでシミュレーション可能

CW-Sim/CW-Sim Standaloneでは、C言語コントローラがなくてもVxWorks®のシミュレーションができます。CW-Sim Standaloneは、CW WorkbenchがインストールされていなくてもVxWorks®のシミュレーションができます。そのため実際に装置を動かす前に、プログラムの品質、装置の安全性を向上できます。また、複数のC言語コントローラで構成されるシステムのデバッグやトレーニングに使用できます。

動画：CW Workbench／VxWorks®の特長（2分17秒）

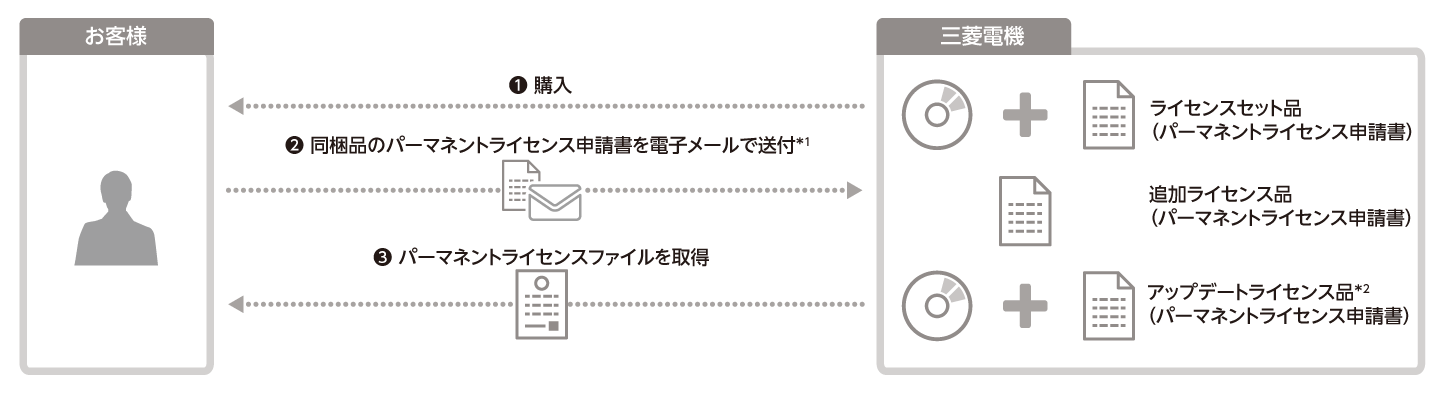

CW Workbench導入までの流れ

  1. (1)パソコンへ新規にCW Workbenchをインストールしたい場合

    CW Workbenchを使用するパソコンの台数分のライセンスが必要です。

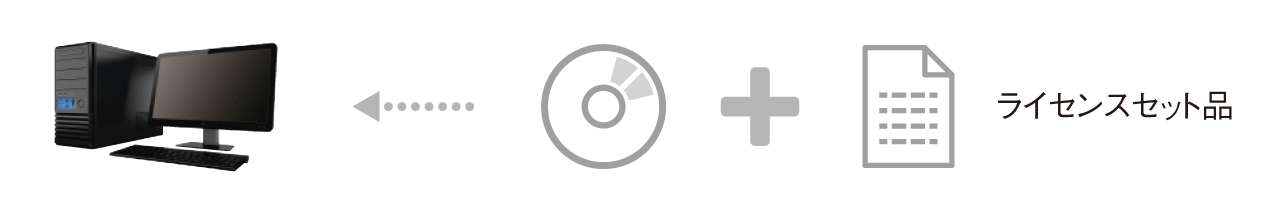

    ■CW Workbenchライセンスセット品の場合

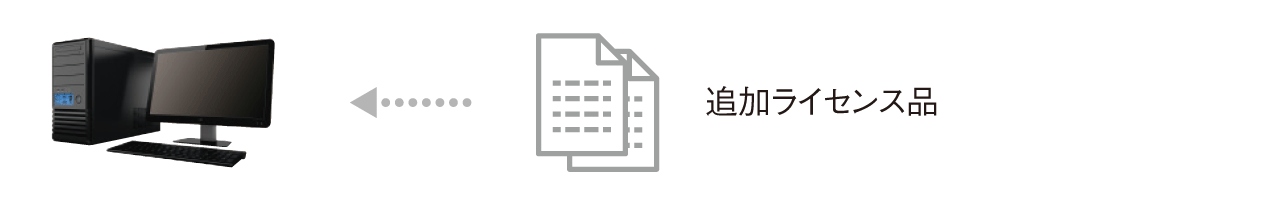

    ■CW Workbench追加ライセンス品の場合

    使用ユニット ライセンスセット品 追加ライセンス品
    R12CCPU-V/RD55UP06-V/RD55UP12-V SW1DND-CWWR-E SW1DND-CWWR-EZ
    Q24DHCCPU-V/-VG SW1DND-CWWLQ24-E SW1DND-CWWLQ24-EZ
    Q12DCCPU-V SW1DND-CWWLQ12-E SW1DND-CWWLQ12-EZ
  2. (2)CW Workbenchインストール済みパソコンに別機種対応のCW Workbenchを追加したい場合
    追加購入ユニット 現在使用中ユニット（インストール済みのCW Workbench）
    Q12DCCPU-V
    （SW1DND-CWWLQ12-E）    		 Q24DHCCPU-V（G）
    （SW1DND-CWWLQ24-E）    		 R12CCPU-V/
    RD55UP06-V/
    RD55UP12-V
    （SW1DND-CWWR-E）
    R12CCPU-V/RD55UP06-V/RD55UP12-V SW1DND-CWWR-EVZ*3 SW1DND-CWWR-EVZ*3 —
    Q24DHCCPU-V（G） SW1DND-CWWLQ24-EVZ*3 — SW1DND-CWWLQ24-EVZ*3
    Q12DCCPU-V — SW1DND-CWWLQ12-EVZ*3 SW1DND-CWWLQ12-EVZ*3

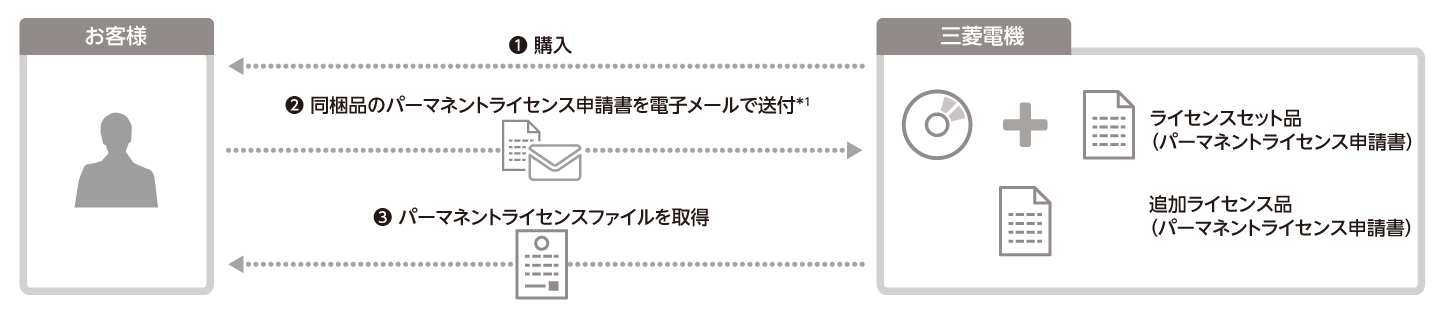

CW-Sim導入までの流れ

  1. (1)CW Workbenchをインストールしたパソコンでシミュレーションしたい場合*4

    CW-Simを使用するパソコンの台数分のライセンスが必要です。

    ■CW-Simライセンスセット品の場合

    ■CW-Sim追加ライセンス品の場合

  2. (2)CW Workbenchをインストールしていないパソコンでシミュレーションしたい場合*5

    本製品1台で10台までのパソコンにインストールして使用できます。パーマネントライセンスは不要です。

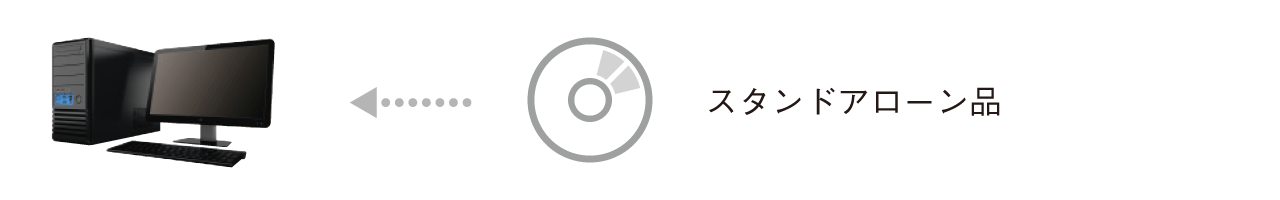

    ■スタンドアローン品

    使用ユニット ライセンスセット品 追加ライセンス品 スタンドアローン品
    R12CCPU-V/RD55UP06-V/RD55UP12-V — SW1DND-CWSIMR-EZ SW1DNC-CWSIMSAR-E
    Q12DCCPU-V/Q24DHCCPU-V（G） SW1DNC-CWSIM-E SW1DNC-CWSIM-EZ SW1DNC-CWSIMSA-E
  • *1.パーマネントライセンス取得までの期間は、テンポラリライセンスでご使用いただけます（30日間）。
  • *2.SW1DND-CWWR-EVZのみ、メディアを付属しています。
  • *3.更新するパソコン台数分のアップデートライセンス品を購入する必要があります。
  • *4.CW Workbenchにあるようなアップデートライセンス品はありません。R12CCPU-V/RD55UP06-V/RD55UP12-Vの場合は、CW-Simのインストーラが
    CW Workbenchのメディアに含まれています。1台からの使用でも、CW-Simを使用するパソコンの台数分の追加ライセンスが必要です。
  • *5.CW Workbenchにあるような追加ライセンス品、アップデートライセンス品はありません。
