目的別ソリューション　組込みシステム特長

ソリューション

R12-V：R12CCPU-V
RD55-V：RD55UP06-V、RD55UP12-V

Productivity 生産性向上

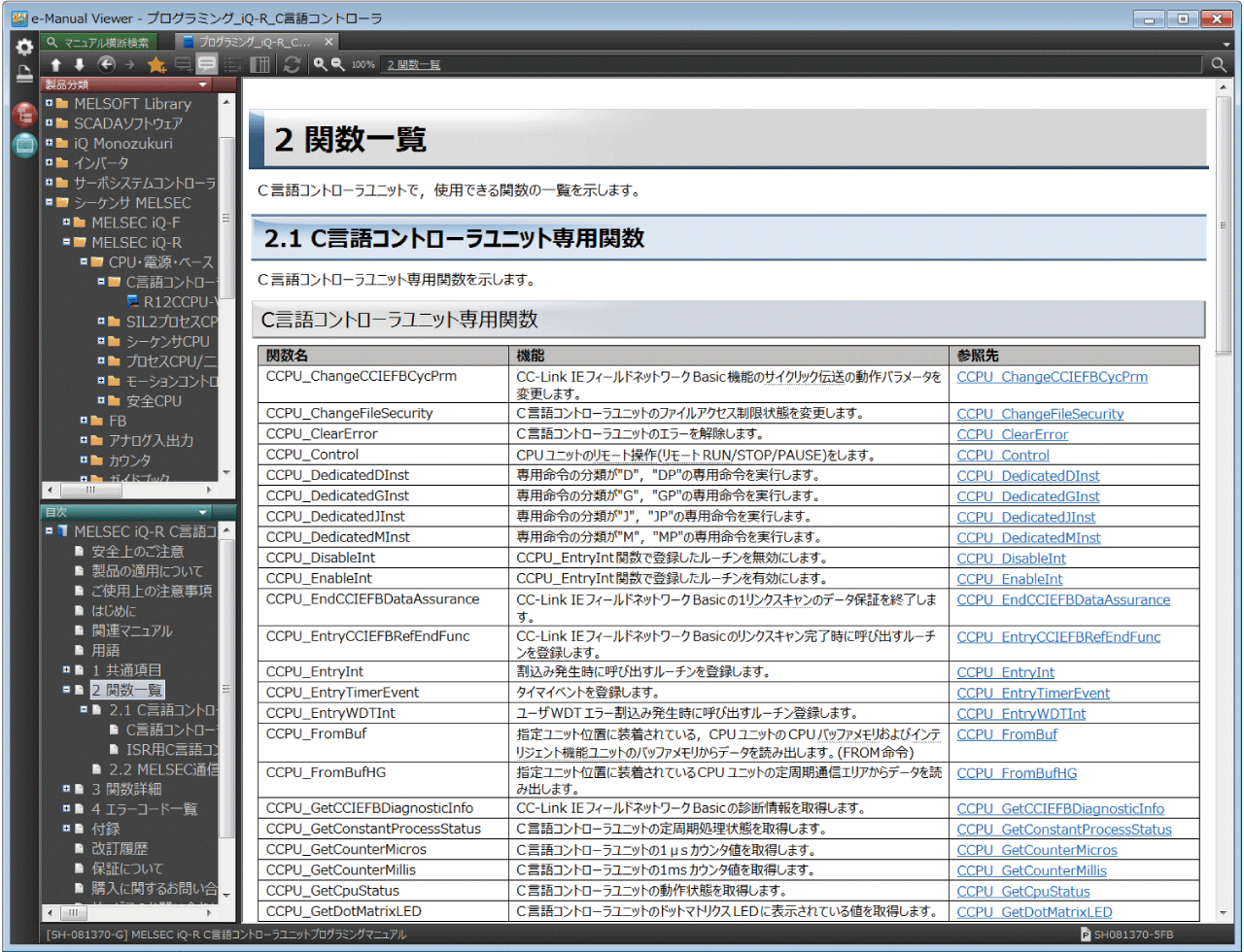

専用関数で各種シーケンサ機器に簡単アクセスR12-VRD55-V

専用関数を使用することで、C言語コントローラ、I/Oユニット、インテリジェント機能ユニット、ネットワークユニット、シーケンサCPUやモーションCPUへのアクセスなど、シーケンサ機器を扱うアプリケーションを作成できます。関数は「CCPU/CITL関数」、「MD/MDR関数」の2種類があります。
→専用ライブラリ関数

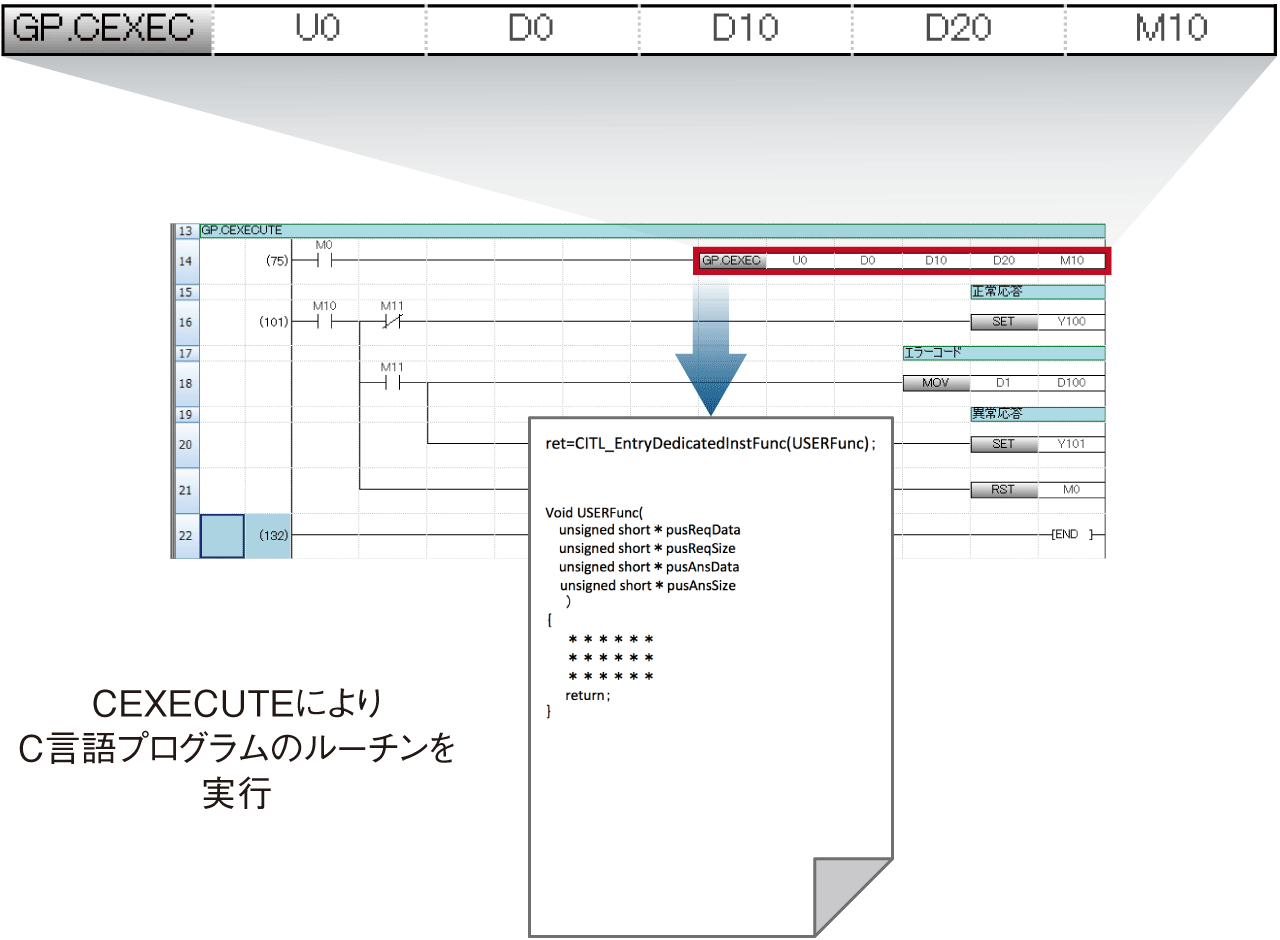

シーケンサCPUと処理を分散可能RD55-V

ラダープログラムでは実現が難しいデータ処理、数値解析処理などを、C言語インテリジェント機能ユニットで実現できます。例えばシーケンサCPUではユニットの制御、C言語インテリジェント機能ユニットでは高度な演算処理と、分散して処理を行えます。シーケンサCPUの負荷を低減できるだけでなく、高速演算処理も実現可能です。
→シーケンサCPUとの分散処理

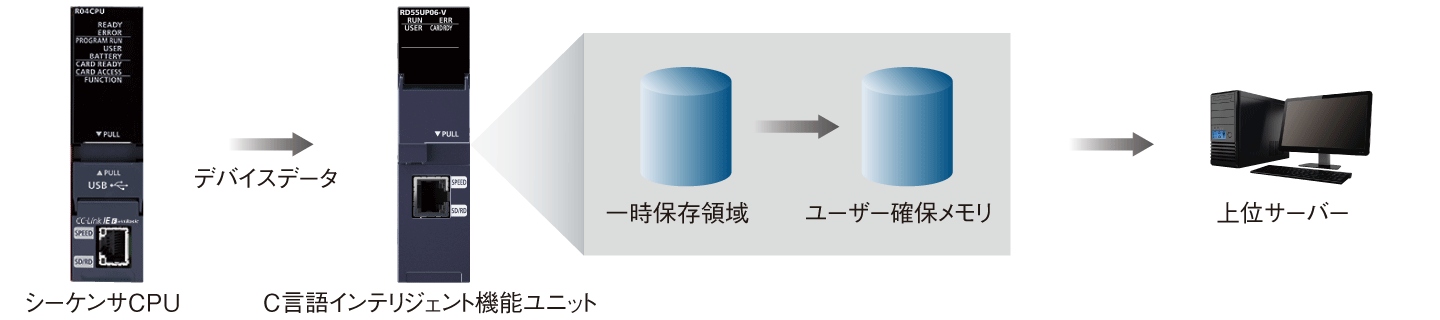

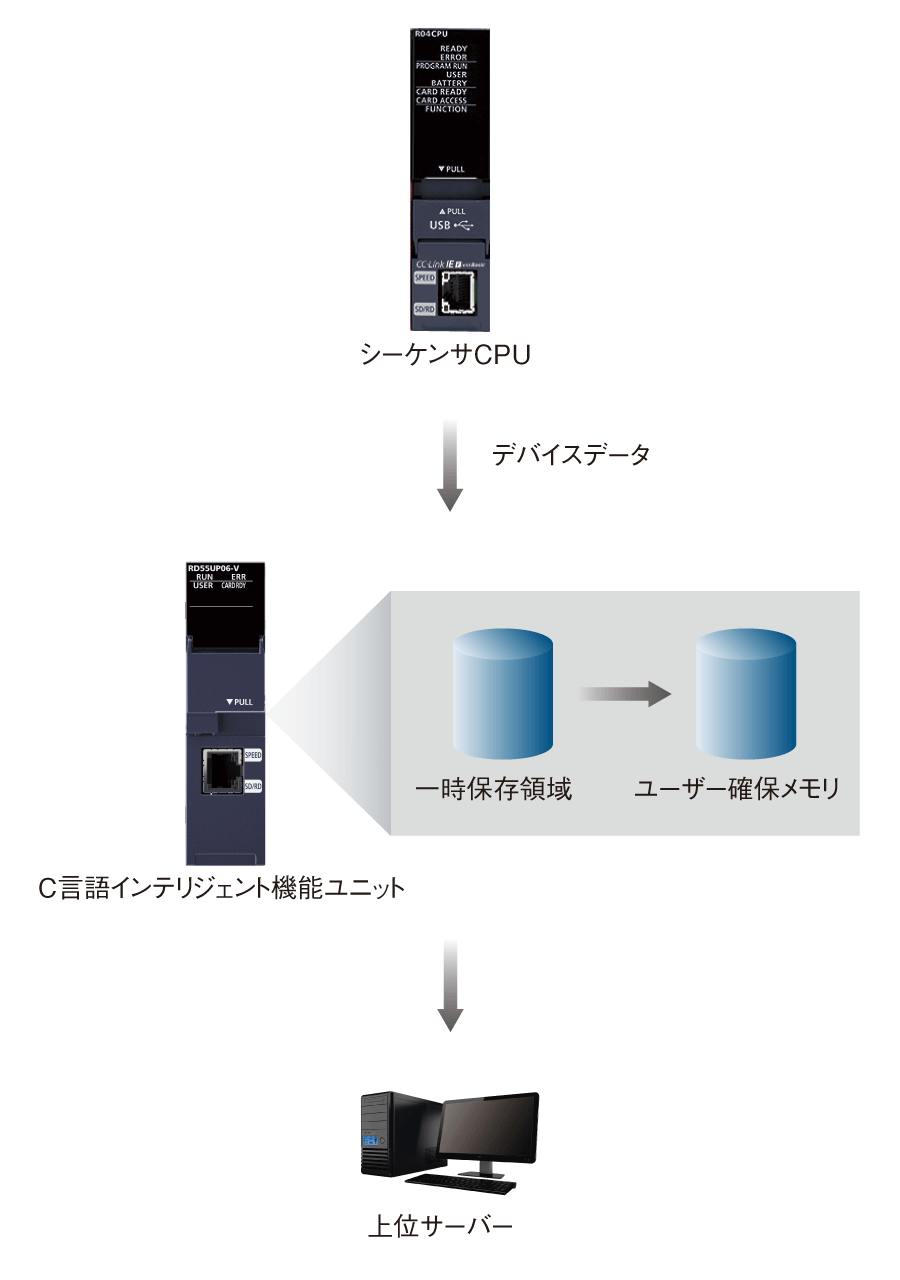

指定したデバイスデータをリアルタイムで収集RD55-V

シーケンサCPUの毎シーケンススキャンのEND処理時に、事前に指定したデバイスデータをC言語インテリジェント機能ユニットに転送できます。一時保存領域に格納されたデータは、C言語インテリジェント機能ユニットの専用関数で取得でき、ユーザー確保メモリに転送されます。そのデータをSDメモリカードへ保存、または上位サーバーへ転送など任意のタイミングで実行できます。
→毎シーケンススキャンデータ収集

データ解析関数・統計解析関数による解析処理が可能R12-VRD55-V

振動解析などで使われるFFT演算^*1などのデータ解析や、設備の予防保全などで使われるMT法などの統計解析をコントローラ内で実現可能とする関数をラインアップしました。また、C言語インテリジェント機能ユニットでは、これらの関数をシーケンサから使用可能なファンクションブロック（FB）も用意しています。
→データ解析ライブラリ

関数一覧^*2

データ解析関数	関数対応	FB対応
デジタルフィルタ演算	●	●
包絡線算出	●	●
FFT解析	●	●
波形交差点算出	●	–
波形ピーク（最大、最小）算出	●	–
波形実効値（二乗平均平方根）算出	●	–
上下限判定	●	–
上下限波形判定	●	–

統計解析関数	関数対応	FB対応
最小二乗法算出	●	●
移動平均値算出	●	–
標準偏差値算出	●	–
分散値算出	●	–
MT法単位空間生成	●	●
MT法マハラノビス距離算出	●	●
重回帰分析	●	●

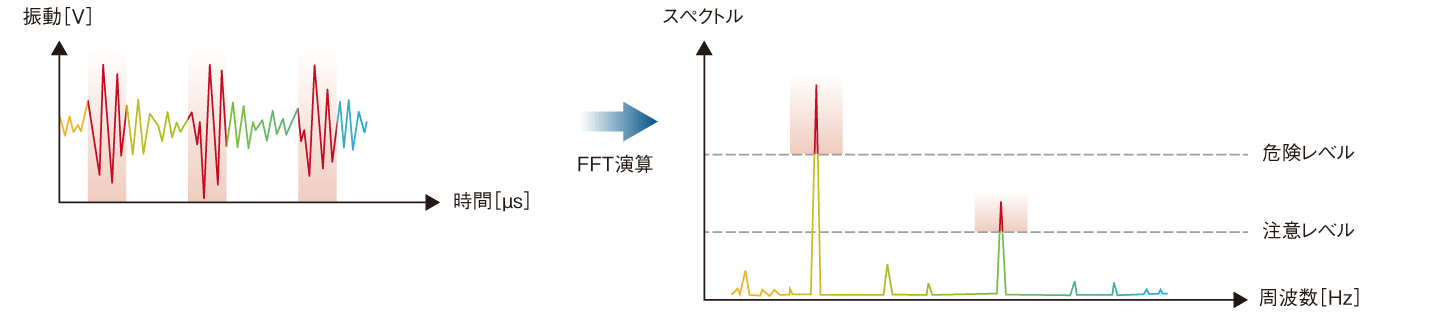

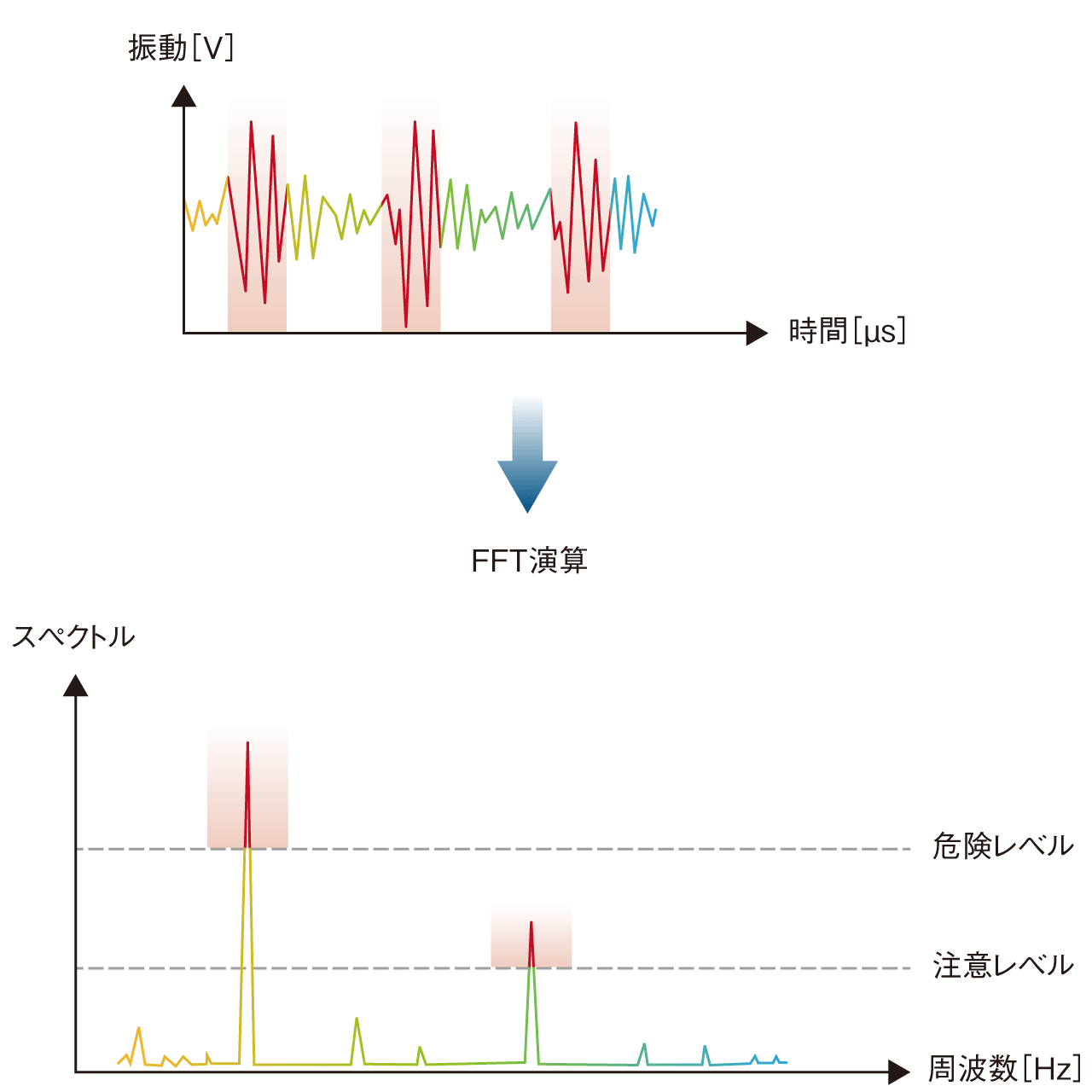

FFT演算による処理
