ネットワークユニット
産業用オープンネットワークCC-Link IEにより、MELSEC iQ-Rシリーズによるシステム構築が可能です。Ethernetをベースとしたネットワークのため、ケーブルやコネクタは、市販のEthernet機器を使用できます。スター型、ライン型、リング型といったトポロジーに対応し、フレキシブルなシステムを構築できます。二重化システムでは、CC-Link IEフィールドネットワークによる回線二重化や、リモートヘッド二重化によるシングルポイントを削減した高信頼なネットワークを構築できます。
関連製品

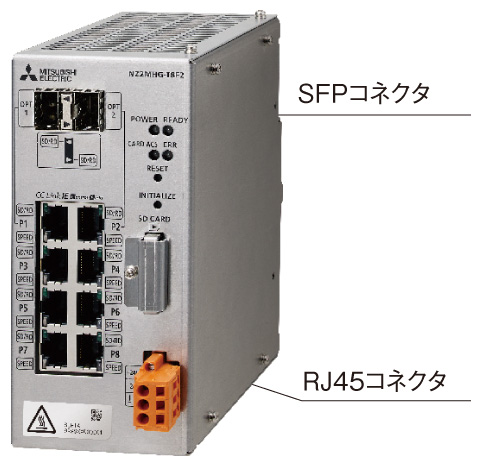

インテリジェントHUB NZ2MHG-T8F2
- CC-Link IE機器と汎用Ethernet機器を混在できます
- ERP機能・LA機能対応により、HUB間の経路を冗長化することで、ケーブル断線などのネットワーク障害が発生しても経路を切り替えて通信を継続できます
- SFPモジュール*1を使用することで長距離配線が可能な光ファイバーケーブルを使用できるため、工場間などの長距離通信が必要なシステムでも使用できます
- VLAN機能対応により、複数のネットワークを1つのHUBで混在して構築できます

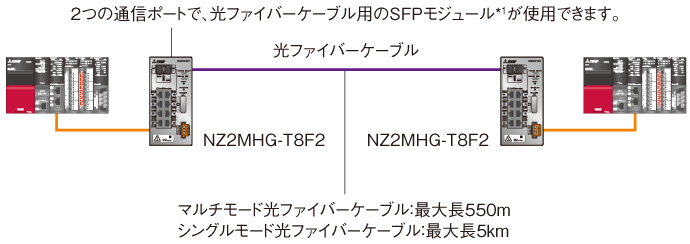

SFP（光ファイバーポート）対応による長距離通信
光ファイバーケーブルでケーブル長を伸ばせるので、工場間などの長距離通信ができます。
- *1.光ファイバーポート（OPT1/OPT2）とRJ45ポート（P1/P2）はどちらかのみ使用できます。
MELSEC iQ-Rシリーズ ネットワーク・情報連携ユニット プロセスCPU、リモートヘッドユニット対応一覧
M …基本ベースE…増設ベース
| 製品名 | 形 名 | プロセスCPU | SIL2 プロセス CPU |
CC-Link IE フィールドネットワーク リモートヘッドユニット |
||||
|---|---|---|---|---|---|---|---|---|
| プロセス モード |
二重化 モード |
— | 一般 | 二重化 | ||||
| ME | M | E | E | ME | ||||
| ネットワークユニット | ||||||||
| CC-Link IE コントローラネットワーク |
RJ71GP21-SX、RJ71GP21S-SX | ● | ● | ― | ● | — | — | |
| RJ71EN71 | — | — | ― | — | — | — | ||
| CC-Link IE フィールドネットワーク |
RJ71GF11-T2 | ● | ● | ― | ● | — | — | |
| RJ71EN71 | ● | — | ― | — | — | — | ||
| CC-Link | RJ61BT11 | ● | ● | ● | ● | ● | ● | |
| AnyWireASLINK | RJ51AW12AL | ● | — | — | — | ● | — | |
| B/NETインタフェース | B-RIF | ● | — | — | — | — | — | |
| MELSECNET/H | RJ71LP21-25 | ● | ● | ― | — | — | — | |
| RJ71BR11 | ― | ― | ― | ― | ― | ― | ||
| Ethernet | RJ71EN71 | ● | ● | ● | ● | ● | ● | |
| MODBUS®/TCP | マスタ局 | RJ71EN71 | ● | ● | ●*2 | ● | ●*2 | ●*2 |
| スレーブ局 | RJ71EN71 | ● | ● | ● | ● | ● | ● | |
| MODBUS® RTU | マスタ局 | RJ71C24、RJ71C24-R2、RJ71C24-R4 | ●*3 | ●*3 | ●*3 | — | ●*3 | ●*3 |
| スレーブ局 | RJ71C24、RJ71C24-R2、RJ71C24-R4 | ● | ● | ● | — | ● | — | |
| PROFIBUS®-DP | マスタ局 | RJ71PB91V | ● | ● | ― | ● | ● | ● |
| スレーブ局 | RJ71PB91V | ● | ― | ● | — | ● | ● | |
| CANopen® | RJ71CN91 | ● | — | ― | — | — | — | |
| EtherNet/IP™ | RJ71EIP91 | ● | — | — | — | — | — | |
| DeviceNet® | RJ71DN91 | ● | — | ● | — | — | — | |
| FL-net | ER-1FL2-T*4 | ● | — | ● | — | ● | ● | |
| BACnet® | RJ71BAC96 | ● | — | ● | — | ● | — | |
| GP-IBインタフェース | RJ71GB91 | ● | — | — | — | — | — | |
| シリアルコミュニケーション | RJ71C24、RJ71C24-R2、RJ71C24-R4 | ● | ● | ● | — | ● | ● | |
| 情報連携ユニット | ||||||||
| MESインタフェース | RD81MES96N | ● | — | ― | — | — | — | |
| OPC UAサーバ | RD81OPC96 | ● | ● | ― | — | — | — | |
| 高速データロガー | RD81DL96 | ● | — | ● | — | — | — | |
| 高速データコミュニケーション | RD81DC96 | ● | — | — | — | — | — | |
| C言語インテリジェント機能 | RD55UP06-V | ● | ● | — | — | — | — | |
| RD55UP12-V | ● | ● | — | — | — | — | ||
MELSEC-Qシリーズ ネットワーク・情報連携ユニット プロセスCPU、リモートヘッドユニット対応一覧
| 製品名 | 形 名 | ユニバーサル モデル プロセスCPU |
MELSECNET/H リモート局 |
|||||
|---|---|---|---|---|---|---|---|---|
| ME | ME | |||||||
| ネットワークユニット | ||||||||
| CC-Link IE コントローラネットワーク |
QJ71GP21-SX、QJ71GP21S-SX | ● | ─ | |||||
| CC-Link IE フィールドネットワーク |
QJ71GF11-T2 | ● | ─ | |||||
| CC-Link | QJ61BT11N | ● | ● | |||||
| B/NETインタフェース | B-QIF | ● | ─ | |||||
| MELSECNET/H | QJ71LP21-25、QJ71LP21S-25 | ● | ─ | |||||
| Ethernet | QJ71E71-100 | ● | ● | |||||
| MODBUS®/TCP | マスタ局 | QJ71MT91 | ● | ● | ||||
| スレーブ局 | QJ71MT91 | ● | ● | |||||
| MODBUS® RTU | マスタ局 | QJ71MB91 | ● | ● | ||||
| スレーブ局 | QJ71MB91 | ● | ● | |||||
| PROFIBUS®-DP | マスタ局 | QJ71PB92V | ● | ● | ||||
| スレーブ局 | QJ71PB93D | ● | ─ | |||||
| DeviceNet® | QJ71DN91 | ● | ─ | |||||
| FL-net | QJ71FL71-T-F01 | ● | ● | |||||
| BACnet® | BAQ08V*5 | ● | ─ | |||||
| シリアルコミュニケーション | QJ71C24N、QJ71C24N-R2、QJ71C24N-R4 | ● | ● | |||||
| 情報連携ユニット | ||||||||
| MESインタフェース | QJ71MES96N | ● | ─ | |||||
| Webサーバ | QJ71WS96 | ● | ─ | |||||
| 高速データロガー | QD81DL96 | ● | ─ | |||||
| 高速データコミュニケーション | QJ71DC96 | ● | ─ | |||||
- *2.シンプルCPU通信機能により対応します。
- *3.通信プロトコル支援機能により対応します。
- *4.三菱電機エンジニアリング株式会社製
- *5.株式会社ユニテック製
