光ファイバーケーブル
- QP-AWはプラスチック素材のため、折れにくく*1、曲げに強い*2ケーブルです
- 豊富なラインアップで、様々な敷設環境に対応できます。CC-Link協会推奨品です
- 屋内用、屋外用ケーブルは、テンションメンバ無しで屋外補強型と同等の許容張力があり、直接けん引ができます
- QG-BUは、UL1666のライザー燃焼試験に合格した難燃性の高いULリステッド（ULTYPE OFNR）対応ケーブルです
- 屋外補強型ケーブルは防水特性があり、冠水・一時的な水没にも耐えられます
- 曲げ特性を向上させたコネクタブーツにより、コネクタ根元の断線を低減します

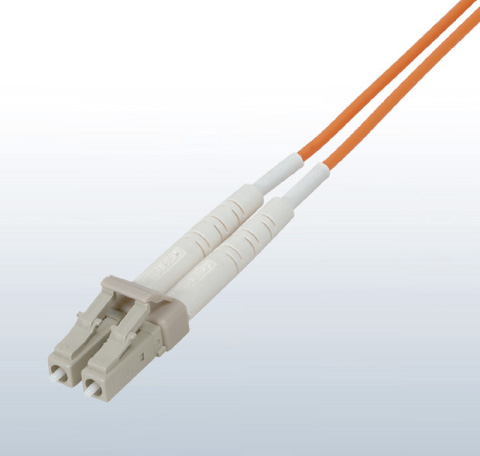

QG-AW（LCFコネクタ）
| 項 目 | QP-AW*3 | QG-AW | QG-B | QG-BU | QG-VCT | QG-C | QG-DL | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 使用環境・用途 | 盤内用 | 盤内用 | 屋内用 | 屋内用 UL認定品 |
屋内可動部用 | 屋外用 | 屋外補強型（遮水） | ||||
| 最大ケーブル長 | 最大10m | 最大550m | |||||||||
| 光ファイバー種別 | マルチモード光ファイバー（GI） | ||||||||||
| 材質/ 外径 |
コア | プラスチック/ 55±5µm |
石英ガラス/ 50±3µm |
||||||||
| クラッド | プラスチック/ 490±5µm |
石英ガラス/ 125±2µm |
|||||||||
| コード 外被 |
材質 | PVC（青色） | PVC（橙色） | ||||||||
| 外径 | ø2.0mm ×2本 |
ø2.0mm ×2本 |
ø2.0mm ×2本 |
ø1.8mm ×2本 |
ø2.0mm ×2本 |
ø2.0mm ×2、4、6、8本 |
|||||
| ケーブル 外被 |
材質 | − | − | 難燃PE （橙色） |
難燃PVC （青色） |
弾性PVC （橙色） |
難燃PE （黒色） |
LAPシース （黒色） |
|||
| 外径 | − | − | ø6.0mm | ø5.0mm | ø6.0mm | 2、4心 | 10.0mm | ||||
| 6心 | 11.0mm | ||||||||||
| 8心 | 12.0mm | ||||||||||
| 使用範囲温度 | －20℃～60℃ | ||||||||||
| 適用コネクタ | LCFコネクタ*4、SCコネクタ*3、FCコネクタ*3 | ||||||||||
- *1.許容張力がQG-AWの約2倍です。
- *2.許容曲げ半径がQG-AWの約1/2倍です。
- *3.QP-AWは以下内容には対応しておりません。
• SC、FCコネクタ • コネクタの現地加工、融着接続 • コネクタ同士の中継接続 • メディアコンバータ、接続ターミナルへの使用 - *4.CC-Link IEコントローラネットワーク製品との接続はLCFコネクタになります。（LCFコネクタ：LCコネクタを2個連結したもの）CC-Link IEコントローラネットワーク対応光ファイバーケーブル敷設の際は、CC-Link協会発行の敷設マニュアルをご参照ください。
産業用メディアコンバータ

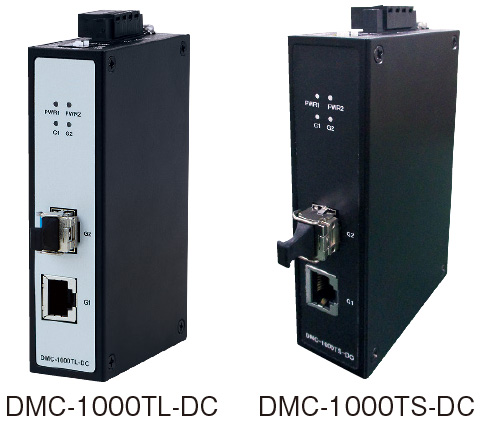

- 1000BASE-T/100BASE-TXを1000BASE-LX/SXに変換することで局間距離を延長できます（DMC-1000TL-DC：最大10km、DMC-1000TS-DC：最大550m）
- FA環境に対応した耐ノイズ性能で、通信線へのノイズ・雷対策用として使用できます
- UL、CE、FCC規格取得済みのため、欧米への輸出にも対応できます

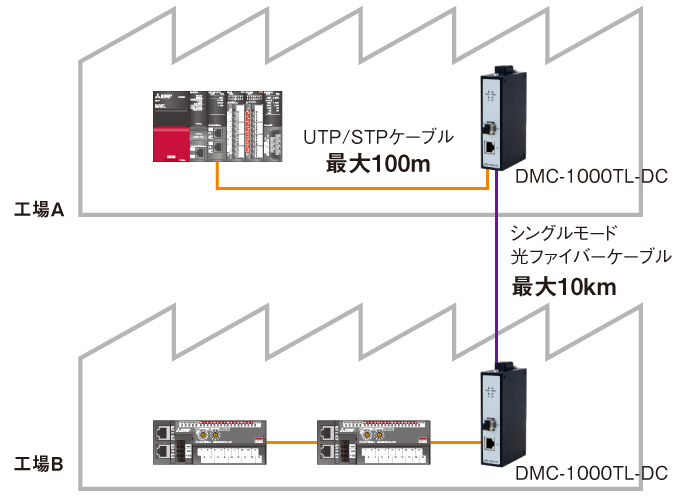

通信構成例（DMC-1000TL-DCの場合）
仕様*5
| 項 目 | DMC-1000TL-DC | DMC-1000TS-DC | |
|---|---|---|---|
| 準拠規格 | IEEE802.3z（1000BASE-LX） | IEEE802.3z（1000BASE-SX） | |
| 適用 ケーブル |
種類 | 1000BASE-LX対応シングルモード 光ファイバーケーブル |
1000BASE-SX対応マルチモード 光ファイバーケーブル （コア/クラッド：50/125µm 帯域500MHz・km以上 λ=850nm） |
| コネクタ | 2連LCコネクタ （IEC 61754-20準拠） |
||
| 結線 | クロス結線 （片端のA側コネクタはもう一方のB側コネクタと接続） |
||
| 伝送距離目安 | 最大10km | 最大550m | |
- *5.光ファイバーケーブル側の仕様のみ記載しております。詳細は関連マニュアルをご参照ください。

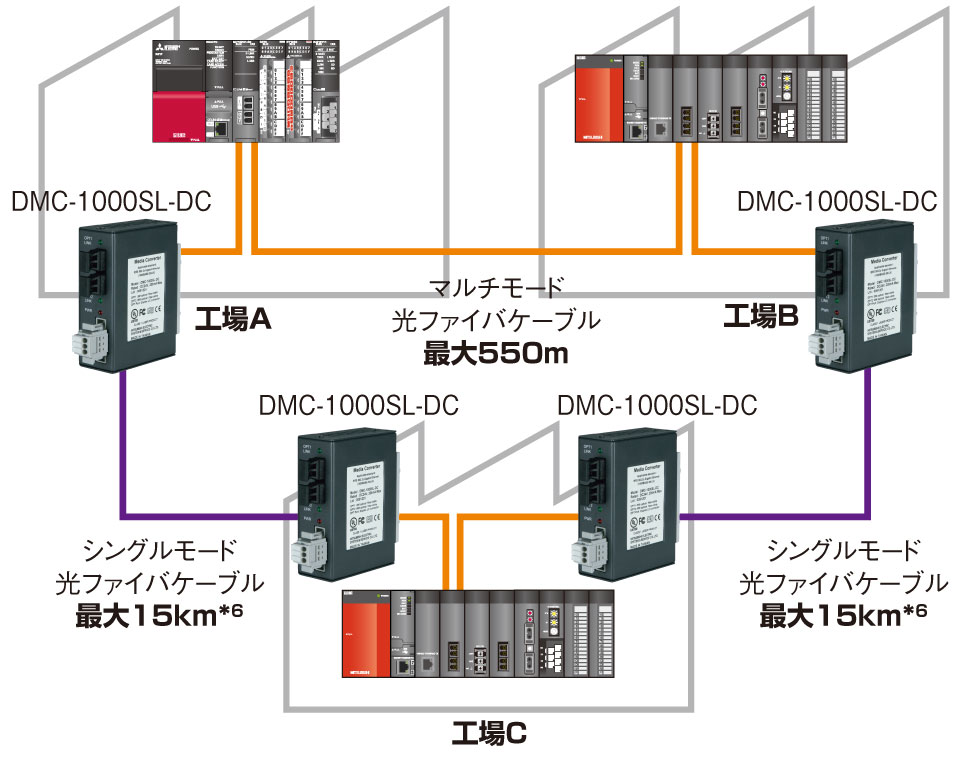

- 局間距離が550m以上離れている場合（工場A⇔C間、工場B⇔C間）、その間に本製品を2台入れ、シングルモード光ファイバーケーブルを接続することにより、局間距離を最大15kmに拡大できます
- リンクパススルーに対応しているため、断線時にCC-Link IEコントローラネットワークのループバック機能が使用できます
通信構成例
仕様

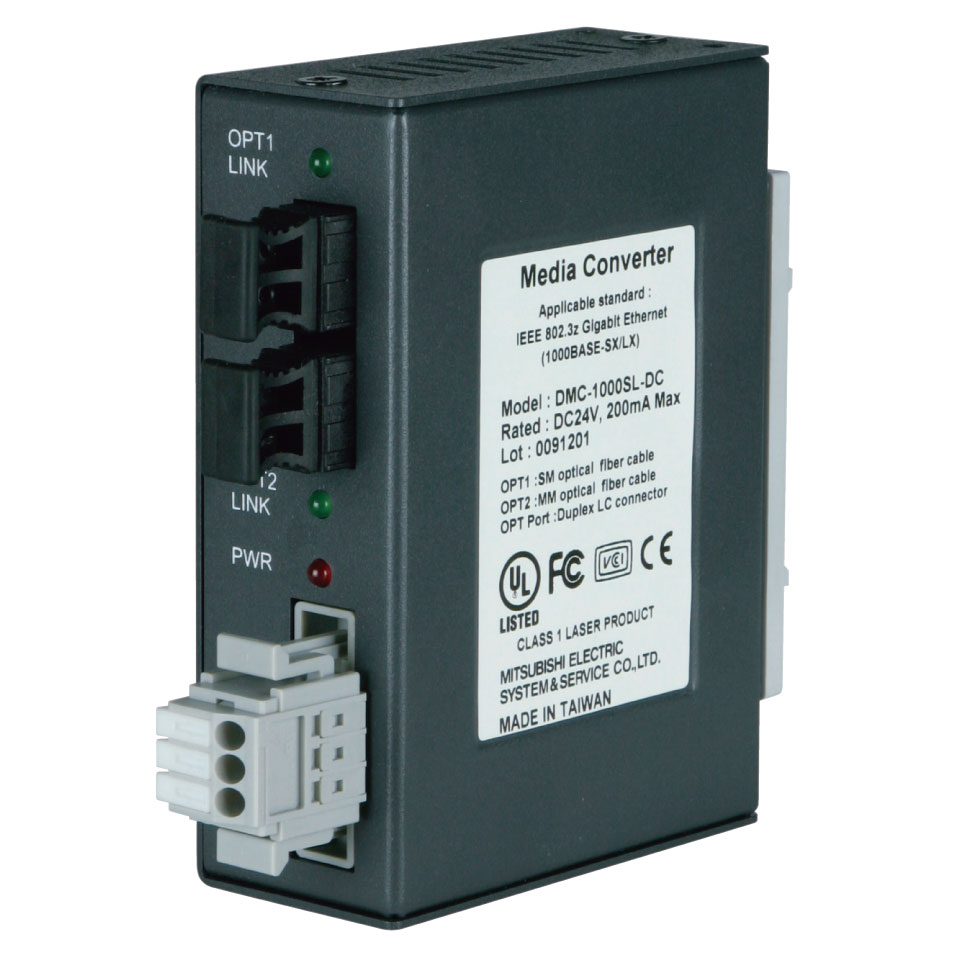

| 項 目 | DMC-1000SL-DC | ||
|---|---|---|---|
| OPT1ポート | OPT2ポート | ||
| 準拠規格 | IEEE802.3z Gigabit Ethernet（1000BASE-LX） |
IEEE802.3z Gigabit Ethernet（1000BASE-SX） |
|
| 伝送方式 | 全二重方式 | ||
| 適用 ケーブル |
光ファイバー | 1000BASE-LX対応シングルモード 光ファイバーケーブル |
1000BASE-SX対応マルチモード 光ファイバーケーブル*7 （コア/クラッド：50/125μm 帯域500MHz・km以上 λ=850nm） |
| コネクタ | 2連LCコネクタ （IEC 61754-20準拠） |
||
| 結線 | クロス結線 （片端のA側コネクタは、もう一方のB側コネクタと接続） |
||
| 電源仕様 | DC24V（端子台入力） | ||
| 安全規格 | UL、CE、FCC Part15 Class B、VCCl Class B | ||
| 局間接続台数 | 最大4台 | ||
- *6.本製品同士の接続に限ります。1000BASE-LX機器と接続する場合は5kmとなります。
- *7.CC-Link IEコントローラネットワーク製品と接続する場合は、三菱電機システムサービス株式会社製QGシリーズ光ファイバーケーブルをご使用ください。
