シーケンサ ネットワーク関連製品 CC-Link IE オプション製品紹介

オプション製品紹介

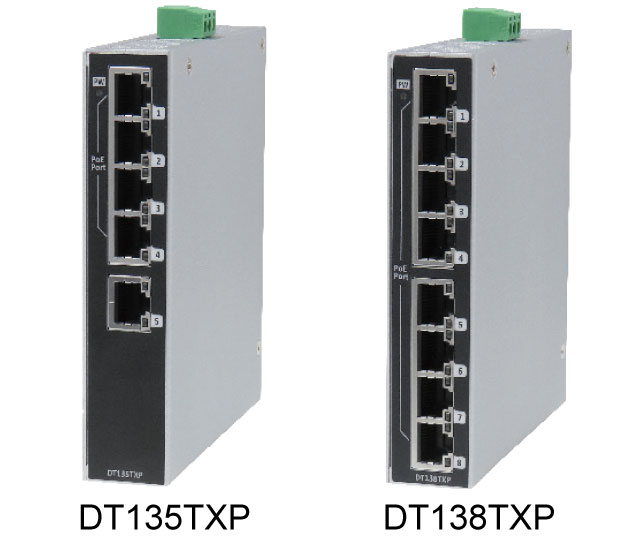

産業用スイッチングハブ

Powered by CONTEC

  • 10Mbps/100Mbps/1Gbpsの伝送速度に対応しています
  • Auto MDI/MDI-X機能、オートネゴシエーション機能などを備えています
  • 電力自動調整機能により、最大約60％*2の消費電力が削減できます
  • 冷却ファンを使用せず、動作周囲温度範囲0～50℃を実現しています
  • 簡易着脱DINレール固定機構により、多彩な設置ができます
  • *1.定格入力電圧DC12～24Vです。
  • *2.全ポート（8ポート）動作時と全ポート（8ポート）未使用時の消費電力を実測により比較した割合です。

本製品は、（株）コンテックと共同開発・製造しています。MELSECシリーズおよび（株）コンテック製同製品とは、一般仕様および保証内容が異なりますので、ご注意願います。

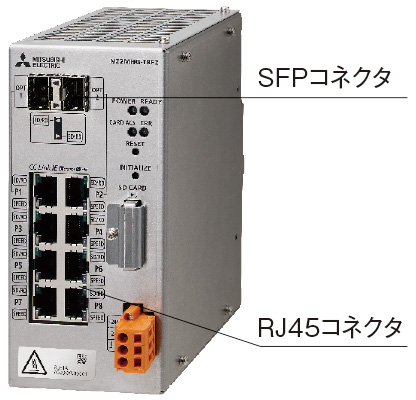

インテリジェントHUB

  • 10Mbps/100Mbps/1Gbpsの伝送速度に対応しています
  • CC-Link IE機器と汎用Ethernet機器を混在できます
  • ERP機能・LA機能対応により、HUB間の経路を冗長化することで、ケーブル断線などのネットワーク障害が発生しても経路を切り替えて通信を継続できます
  • SFPモジュール*4を使用することで長距離配線が可能な光ファイバーケーブルを使用できるため、工場間などの長距離通信が必要なシステムでも使用できます
  • VLAN機能対応により、複数のネットワークを1つのHUBで混在して構築できます
  • SNMPに対応しており、ネットワーク全体の通信状態の監視や発生場所の特定が簡単にできるため、システムのメンテナンス性が向上します
  • *3.定格入力電圧DC24Vです。
  • *4.光ファイバーポート（OPT1/OPT2）とRJ45ポート（P1/P2）はどちらかのみ使用できます。

汎用Ethernetとの混在

1つのHUBでCC-Link IEとEthernetの2つのネットワークを設定レスで構築できます。

ERP機能による冗長構成

HUB間の通信経路を冗長化し、障害発生時にシステムの継続運転ができます。

障害発生時、10ms以内に予備の経路に切り替えて動作

SFP（光ファイバーポート）対応による長距離通信

光ファイバーケーブルでケーブル長を伸ばせるので、工場間などの長距離通信ができます。

VLAN機能による複数ネットワークの混在

1つのHUBで複数のCC-Link IEを混在して構築できます。

FA Partner Products

  • ■北日本支社TEL:022-353-7814
  • ■北海道支店TEL:011-890-7515
  • ■首都圏第2支社TEL:03-3454-5511
  • ■中部支社TEL:052-722-7602
  • ■北陸支店TEL:076-252-9519
  • ■関西支社TEL:06-6454-0281
  • ■中四国支社TEL:082-285-2111
  • ■四国支店TEL:087-831-3186
  • ■九州支社TEL:092-483-8208

URL:www.melsc.co.jp/business/product/index.html 別ウィンドウが開きます

産業用スイッチングハブ

  • *5

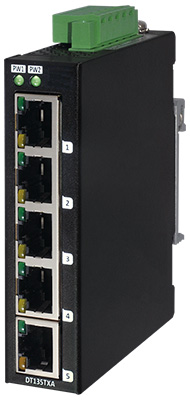

  • DT135TXA
  • 10Mbps/100Mbps/1Gbpsの伝送速度に対応しています
  • 5ポート搭載のコンパクトサイズです
  • 電源はDC12～48Vのワイドレンジ対応。2系統の電源入力（冗長電源）ができます
  • スター型、ライン型、スター型・ライン型混在のネットワークを構築できます
  • UL、CE、FCC規格取得済みのため、欧米への輸出にも対応できます
  • *5.Class A機器です。

CC-Link IEフィールドネットワーク Basicのみ

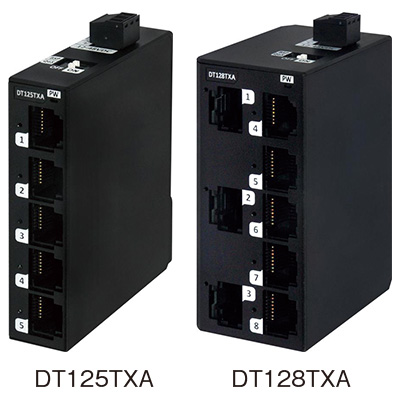

  • DT12□TXA
  • CC-Link IEフィールドネットワーク Basicに対応しています
  • 10Mbps/100Mbpsの伝送速度に対応しています
  • 8ポート、5ポート搭載のコンパクトサイズです
  • 電源はDC12～48Vのワイドレンジに対応しています
  • UL、CE、FCC規格取得済みのため、欧米への輸出にも対応できます

CC-Link IEフィールドネットワーク Basicのみ

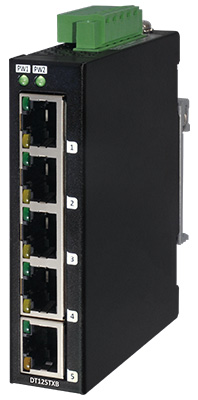

  • DT125TXB
  • CC-Link IEフィールドネットワーク Basicに対応しています
  • 10Mbps/100Mbpsの伝送速度に対応しています
  • 5ポート搭載のコンパクトサイズです
  • 電源はDC10～30Vのワイドレンジ対応。2系統の電源入力（冗長電源）ができます
  • UL、CE、FCC規格取得済みのため、欧米への輸出にも対応できます

ケーブル

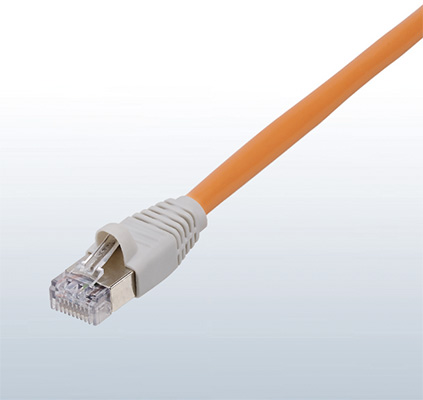

  • SC-E5EWシリーズ
  • 1000BASE-T規格に適合、遮蔽性に優れた二重シールド付きEthernetケーブルです
  • 1m～100mまで1m単位で使用できます。屋内可動部用ケーブルの場合は1m～45mです。1m以下のケーブル長もラインアップしています
項　目 SC-E5EW-S□M*6 SC-E5EW-S□M-MV*7 SC-E5EW-S□M-L*8
ケーブル種別 カテゴリ5e以上（二重シールド付き・STP）ストレートケーブル
芯線数 8芯（4対撚）
二重遮蔽 アルミ/ポリエステルテープ、錫めっき軟銅線編組
敷設環境 屋内用 屋内可動部用 屋内・屋外用
ケーブル外被 難燃PVC、
仕上り外径6.8mm		 難燃PVC、
仕上り外径6.5mm		 LAPシース、
仕上り外径10mm
コネクタ シールド付き RJ-45、ストレート結線
準拠規格 IEEE 802.3 1000BASE-T
ANSI/TIA/EIA-568-B（Category 5e） ISO/IEC 11801
  • *6.□：ケーブル長（0.5m、1～100m（1m単位））
  • *7.□：ケーブル長（0.1m、0.2m、0.3m、0.5m、1～45m（1m単位））
  • *8.□：ケーブル長（1～100m（1m単位））

中継アダプタ

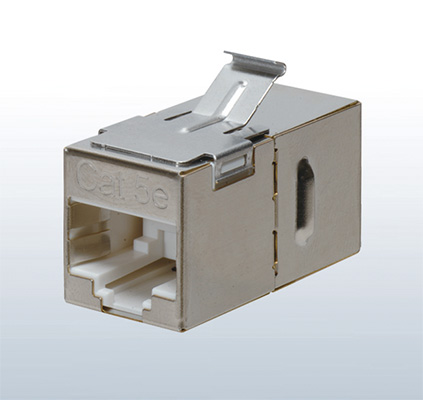

  • SPAD-RJ45S-E5E
  • ケーブルの延長（中継接続）やパッチコードとの接続に使用できます
  • 制御盤内外の切離し（盤面取付け）、パッチパネルで使用できます
項　目 仕　様
適合コネクタ シールド付き RJ-45
使用温度 -10℃～+60℃
準拠規格 IEEE 802.3 1000BASE-T
ANSI/TIA/EIA-568-B（Category 5e）
ISO/IEC 11801

産業用メディアコンバータ

  • DMC-1000TL-DC
  • DMC-1000TS-DC
  • 1000BASE-T/100BASE-TXを1000BASE-LX/SXに変換することで局間距離を延長できます（DMC-1000TL-DC：最大10km、DMC-1000TS-DC：最大550m）
  • FA環境に対応した耐ノイズ性能で、通信線へのノイズ・雷対策用として使用できます
  • UL、CE、FCC規格取得済みのため、欧米への輸出にも対応できます

通信構成例（DMC-1000TL-DCの場合）

仕様*9

項　目 DMC-1000TL-DC DMC-1000TS-DC
準拠規格 IEEE802.3z
（1000BASE-LX）		 IEEE802.3z
（1000BASE-SX）
適用
ケーブル		 種類 1000BASE-LX対応
シングルモード
光ファイバーケーブル		 1000BASE-SX対応
マルチモード
光ファイバーケーブル
（コア/クラッド：50/125μm
帯域500MHz・km以上
λ=850nm）
コネクタ 2連LCコネクタ
（IEC 61754-20準拠）
結線 クロス結線
（片端のA側コネクタは
もう一方のB側コネクタと接続）
伝送距離目安 最大10km 最大550m
  • *9.光ファイバーケーブル側の仕様のみ記載しております。詳細は関連マニュアルをご参照ください。

光ファイバーケーブル

  • QP-AW
  • QG-AW
  • QG-B
  • QG-BU
  • QG-C
  • QG-DL
  • QG-VCT
  • QP-AWはプラスチック素材のため、折れにくく*10、曲げに強い*11ケーブルです
  • 豊富なラインアップで、様々な敷設環境に対応できます。CC-Link協会推奨品です
  • 屋内用、屋外用ケーブルは、テンションメンバ無しで屋外補強型と同等の許容張力があり、直接けん引ができます
  • QG-BUは、UL1666のライザー燃焼試験に合格した難燃性の高いULリステッド（UL TYPE OFNR）対応ケーブルです
  • 屋外補強型ケーブルは防水特性があり、冠水・一時的な水没にも耐えられます
  • 曲げ特性を向上させたコネクタブーツにより、コネクタ根元の断線を低減します

QG-AW（LCFコネクタ）

形　名 QP-AW*12 QG-AW QG-B QG-BU QG-VCT QG-C QG-DL
使用環境・用途 盤内用 盤内用 屋内用 屋内用
UL認定品		 屋内可動部用 屋外用 屋外補強型
（遮水）
最大ケーブル長 最大10m 最大550m
光ファイバー種別 マルチモード光ファイバー（GI）
材質/外径 コア プラスチック/
55±5µm		 石英ガラス/50±3µm
クラッド プラスチック/
490±5µm		 石英ガラス/125±2µm
コード外被 材質 PVC（青色） PVC（橙色）
外径 Ø2.0mm
×2本		 Ø2.0mm
×2本		 Ø2.0mm
×2本		 Ø1.8mm
×2本		 Ø2.0mm
×2本		 Ø2.0mm
×2、4、6、8本
ケーブル外被 材質 — — 難燃PE
（橙色）		 難燃PVC
（青色）		 弾性PVC
（橙色）		 難燃PE
（黒色）		 LAPシース
（黒色）
外径 — — Ø6.0mm Ø5.0mm Ø6.0mm 2、4心 10.0mm
6心 11.0mm
8心 12.0mm
使用範囲温度 -20℃～60℃
適用コネクタ LCFコネクタ*13、SCコネクタ*12、FCコネクタ*12
  • *10.許容張力がQG-AWの約2倍です。
  • *11.許容曲げ半径がQG-AWの約1/2倍です。
  • *12.QP-AWは以下内容には対応しておりません。
    　・SC、FCコネクタ
    　・コネクタの現地加工、融着接続
    　・コネクタ同士の中継接続
    　・メディアコンバータ、接続ターミナルへの使用
  • *13.CC-Link IEコントローラネットワーク製品との接続はLCFコネクタになります。（LCFコネクタ：LCコネクタを2個連結したもの）CC-Link IEコントローラネットワーク対応光ファイバーケーブル敷設の際は、CC-Link協会発行の敷設マニュアルをご参照ください。

標準付属品：保護ホルダ*14（ケーブル1本に1個同梱）

用途

  • コネクタ根元の保護・折損防止
  • 最小曲げ半径の維持
  • 制御盤内の省スペース（シーケンサ正面から、保護ホルダ端まで60mm以下）
  • *14.保護ホルダは、三菱電機システムサービス株式会社製LCFコネクタ専用になります。保護ホルダは、単体で販売していません。また、他社LCFコネクタには装着できません。

コネクタ着脱工具

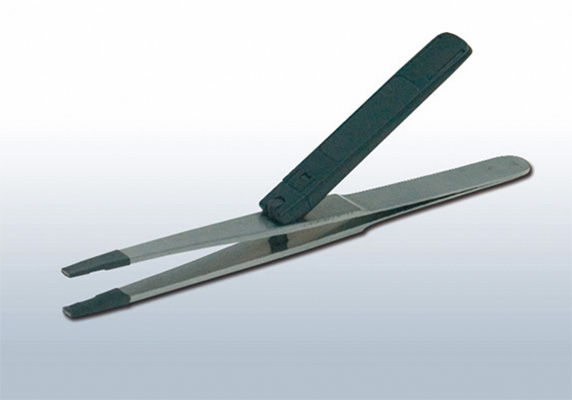

  • SCT-SLM
  • パソコンの背面スロットなどの狭いスペースへのコネクタ着脱ができます

適用コネクタ…LCF/LC/SC/MUコネクタ

中継アダプタ

  • SPAD-LCF-G50
  • SPAD-SCF-G50
  • SPAD-FC-G50
  • 光ファイバーケーブルの延長（中継接続）ができます
  • 将来増設予定局部の仮接続に使用します

適用コネクタ

タイプ 形　名 仕　様
LCFコネクタ用中継アダプタ SPAD-LCF-G50 マルチモード用2心
接続損失0.3dB（対マスタファイバー）
SCコネクタ用中継アダプタ SPAD-SCF-G50 マルチモード用2心
接続損失0.3dB（対マスタファイバー）
FCコネクタ用中継アダプタ SPAD-FC-G50 マルチモード用単心
接続損失0.3dB（対マスタファイバー）

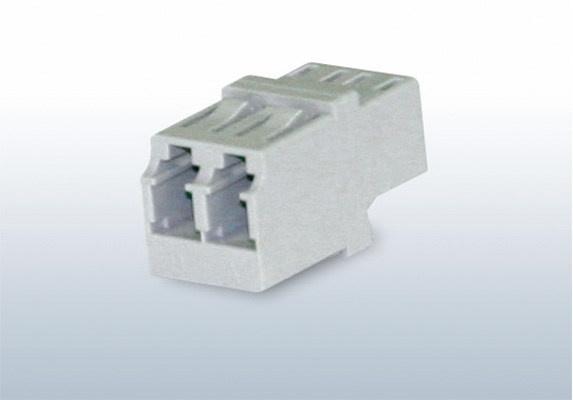

SPAD-LCF-G50

産業用メディアコンバータ

  • DMC-1000SL-DC
  • 局間距離が550m以上離れている場合（工場A⇔C間、工場B⇔C間）、その間に本製品を2台入れ、シングルモード光ファイバーケーブルを接続することにより、局間距離を最大15kmに拡大できます
  • リンクパススルーに対応しているため、断線時にCC-Link IEコントローラネットワークのループバック機能が使用できます

通信構成例

仕様

項　目 DMC-1000SL-DC
OPT1ポート OPT2ポート
準拠規格 IEEE802.3z Gigabit
Ethernet（1000BASE-LX）		 IEEE802.3z Gigabit
Ethernet（1000BASE-SX）
伝送方式 全二重方式
適用
ケーブル		 光ファイバー 1000BASE-LX対応
シングルモード
光ファイバーケーブル		 1000BASE-SX対応
マルチモード
光ファイバーケーブル*16
（コア/クラッド：50/125μm
帯域500MHz・km以上
λ=850nm）
コネクタ 2連LCコネクタ（IEC 61754-20準拠）
結線 クロス結線
（片端A側コネクタは、もう一方のB側コネクタと接続）
電源仕様 DC20.4V～26.4V（端子台入力）
安全規格 UL、CE、FCC Part15 Class B、VccI Class B
局間接続台数 最大4台
  • *15.マルチモード光ファイバーケーブルを使用した接続も可能です。その際の伝送距離は、最大550mです。
  • *16.CC-Link IEコントローラネットワーク製品と接続する場合は、三菱電機システムサービス株式会社製QGシリーズ光ファイバーケーブルをご使用ください。

接続ターミナル

  • SC-ECT-P3
  • 局間に最大3台までのユニットを追加（集線）できます
  • ユニットの追加、削除が容易になり、メンテナンス性が向上します
  • 既設ケーブルを張り替えることなく、段階的な立上げができます
  • ネジ取付け、またはDINレール取付けができます

通信構成例

仕様

項　目 仕　様
適応光ファイバー   1000BASE-SX（MMF）対応
光ファイバーケーブル
規格 IEC 60793-2-10 Types A1a.1
（50/125μm multimode）
伝送損失（max） 3.5dB/km以下（λ＝850nm）
伝送帯域（min） 500MHz・km以上（λ＝850nm）
形名 QGシリーズ*19
適応光コネクタ   2連LCコネクタ
規格 IEC 61754-20：Type LC connector
接続損失 0.3dB以下
研磨面 PC研磨
形名 DLCF-G50-D2*19
接続可能台数 最大3台*17
接続距離 最大150m*20
  • *17.接続ターミナルには必ず1台以上ユニットを接続してください。
  • *18.黒線部のケーブル長は150m以下となります。ユニットが1台でも切断されると、ループバックが発生します。
  • *19.三菱電機システムサービス株式会社の形名です。
  • *20.「接続ターミナル⇔接続ターミナル」「接続ターミナル⇔ユニット」間のケーブル長。

本製品は、三菱電機システムサービス株式会社製です。MELSECシリーズ製品とは一般仕様および保証内容が異なりますので、ご注意願います。
