シーケンサ ネットワーク関連製品 CC-Link IE 製品紹介

シーケンサ

CC-Link IE内蔵シーケンサCPUユニット

  • CC-Link IEを内蔵したシーケンサCPUユニットです
  • ネットワーク部の2つのEthernetポートは、Ethernet、CC-Link IEフィールドネットワークのマスタ局/ローカル局または、CC-Link IEコントローラネットワークの管理局/通常局として使用できます
  • CPU部のEthernetポートは、Ethernetの通信ポートとして使用できます
  • ネットワーク部の2つのEthernetポートは、別々のネットワークを組み合わせて使用できます

■ ネットワークの組合せ*1

  • *1.CC-Link IEフィールドネットワークとCC-Link IEコントローラネットワークの同時使用はできません。

マルチネットワーク対応Ethernetインタフェースユニット

  • 2つのEthernetポートは、Ethernet、CC-Link IEフィールドネットワークのマスタ局/ローカル局または、CC-Link IEコントローラネットワークの管理局/通常局として使用できます

■ ネットワークの組合せ*3

  • *2.安全通信機能は対応していません。
  • *3.CC-Link IEフィールドネットワークとCC-Link IEコントローラネットワークの同時使用はできません。

CC-Link IEフィールドネットワークマスタ・ローカルユニット

  • CC-Link IEフィールドネットワークのマスタ局/ローカル局として使用できます
  • 局単位ブロック保証により、データの整合性が保証されます。（END同期により、出力遅れが短くなります。）
  • RJ71GF11-T2は、MELSEC iQ-Rシリーズの安全CPUと組み合わせることにより、安全マスタ/安全ローカル局として使用できます

CC-Link IEコントローラネットワークユニット

  • CC-Link IEコントローラネットワークの管理局/通常局として使用できます
  • 外部供給電源機能付きタイプを使用することで、シーケンサの電源ダウン時でも通信を継続できます
  • 局単位ブロック保証により、データの整合性が保証されます

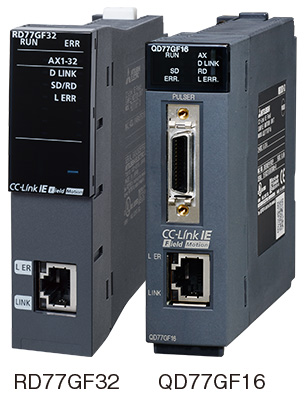

CC-Link IEフィールドネットワークシンプルモーションユニット

  • 1つのネットワークで高速なI/O制御からモーション制御までカバーし、機器レイアウトにあわせた自由度の高い配線性を実現します
  • 軌跡制御を含めた位置決め、同期制御、カム制御などの高度なモーション制御を行えます
  • CC-Link IEフィールドネットワークのマスタ局として動作します*4
  • *4.RD77GFは、サブマスタ局機能には対応していません。QD77GFは、ローカル局機能、サブマスタ局機能、安全通信機能には対応していません。

CC-Link IEフィールドネットワークリモートヘッドユニット*5

  • MELSEC iQ-Rシリーズの各種I/Oユニット、インテリジェント機能ユニットを組み合わせてリモート局を構築できます
  • ユニットを自由に組み合わせることで、用途別に最適なサイズ、機能のリモート局として構成できます
  • USBポートを使用してリモートヘッドユニットからネットワーク上の他局にアクセスすることで、パラメータ設定・モニタリングなどエンジニアリングの効率を向上します
  • *5.MELSEC iQ-Rシリーズのユニットを装着できます。ただし、使用に制約のあるユニットや使用できないユニットがあります。詳細は、製品マニュアルをご確認ください。

CC-Link IEフィールドネットワークヘッドユニット*6

  • MELSEC-Lシリーズの各種I/Oユニット、インテリジェント機能ユニットを組み合わせてリモート局を構築できます
  • ユニットを自由に組み合わせることで、用途別に最適なサイズ、機能のリモート局として構成できます
  • USBポートを使用してヘッドユニットからネットワーク上の他局にアクセスすることで、パラメータ設定・モニタリングなどエンジニアリングの効率を向上します
  • *6.MELSEC-Lシリーズのユニットを装着できます。ただし、使用に制約のあるユニットや使用できないユニットがあります。詳細は、製品マニュアルをご確認ください。

CC-Link IEフィールドネットワークインテリジェントデバイス局ユニット

  • MELSEC iQ-FシリーズをCC-Link IEフィールドネットワークのインテリジェントデバイス局として、接続するためのインテリジェント機能ユニットです
  • 高速・大容量通信を利用した分散制御システムの高機能化により、タクトタイム短縮やトレーサビリティー向上などに貢献します
  • シームレス通信対応で、事務所や現場のどこからでも設定変更やメンテナンスができます
