CT入力

CTセンサ直結により、省配線・省スペースを実現するCT入力ユニット

CT入力ユニット

Q68CT

CTセンサ^*1とシーケンサの直結により、外部に信号変換器などの接続が不要になりました。装置や機器の負荷制御または稼動監視や電力系統の管理・監視など、安定したデータ変換速度で高精度な計量を実現します。

• *1.CT（Current Transformer）センサとは、計器用変流器のことで、交流電流の計測に必要不可欠な電流センサです。

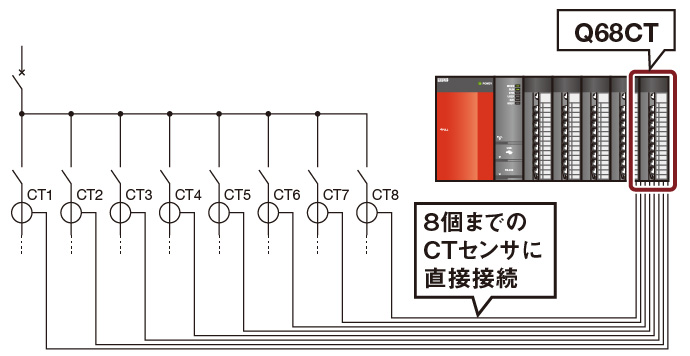

CTセンサ直結により、省配線・省スペースを実現

• 外部信号変換器なしでCTセンサに直接接続できます。1ユニットで8チャンネルまでの交流電流を計測でき、配線工数を削減しコストも低減できます。
• チャンネルごとにCTセンサの種類（入力レンジ）を設定。1ユニットでAC0～5AからAC0～600AまでのCTセンサを選択できます。

ピーク電流の検出により、機器の予知保全が可能

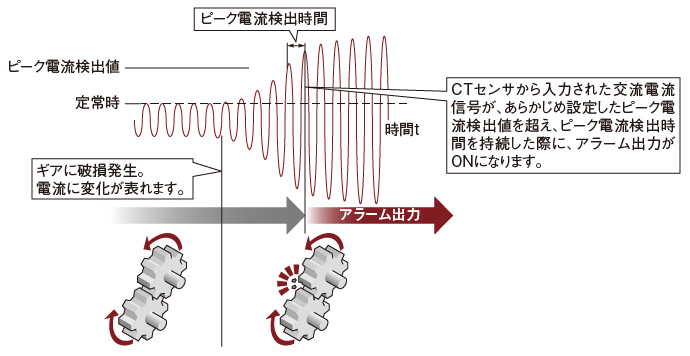

［ ピーク電流検出機能 ］

ピーク電流を検出することで、機器のメンテナンスや故障診断を実施できます。モータで例えれば、ギアの摩耗や破損によりモータにかかる負荷が変わり、負荷電流が急変します。この際の過渡的なピーク電流を検出することで、機器の故障診断が可能となります。

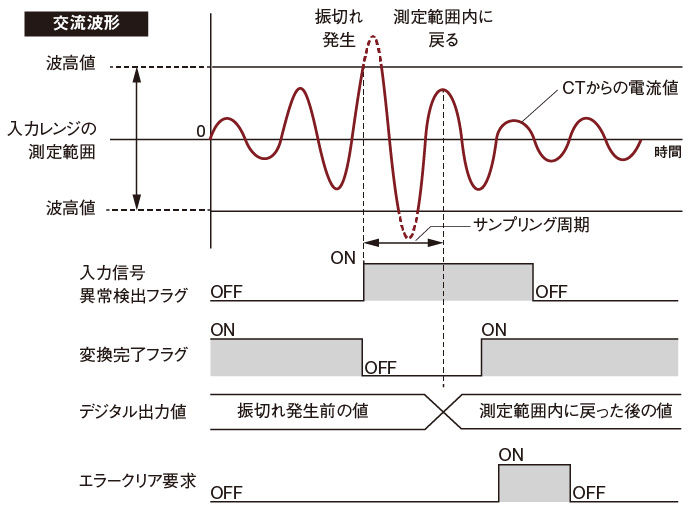

［ 入力信号異常検出機能 ］

CT入力値の振切れ（波高値オーバ）を検出できます。測定対象にレンジ範囲外の大電流が流れたことを検出でき、測定対象の異常を監視するのに役立ちます。

入力レンジ設定	検出レベル
AC0～5A	約6.25A
AC0～50A	約62.5A
AC0～100A	約125A
AC0～200A	約250A
AC0～400A	約500A
AC0～600A	約750A

接続可能なCTセンサ

ラインアップ
