全てのロードセルに直結できるロードセル入力ユニット

ロードセル入力ユニット

Q61LD

ロードセルとシーケンサの直結により、外部に信号変換器などの接続が不要になりました。計量器としてロードセルの持つ精度を低下させることなく、安定したデータ変換速度で高精度な計量を実現します。

外部に信号変換器は不要。直接シーケンサに接続できるロードセル入力ユニットの登場により、工数・コストを削減

• 磁歪式、静電容量型、ジャイロ式、歪みゲージ式…など、どのような種類のロードセル^*1でも接続できます。
• 6線式（リモートセンス方式、レシオメトリック方式併用）、もしくは4線式で接続できます。

• *1.印加電圧DC5V、出力電流60mA以内（350Ω系ロードセルにて、4点並列接続可能）

• シーケンサとの直結により、ロードセルの性能を充分に発揮できるので、高精度が要求されるシステムにも適用可能です。

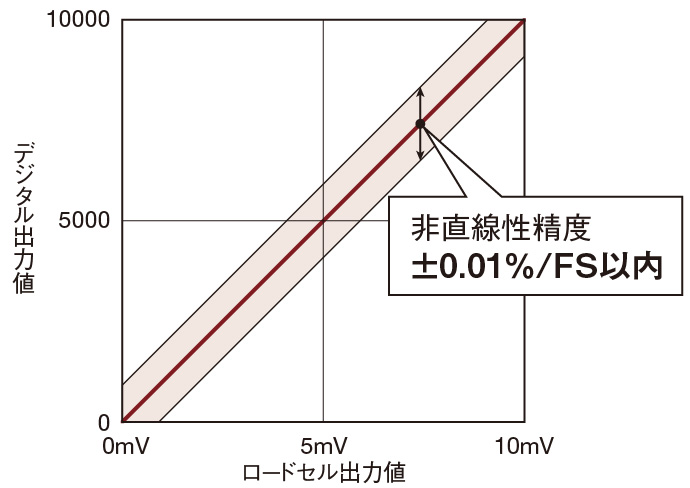

• 非直線性精度 → ±0.01%/FS 以内
• ゼロドリフト → ±0.25μV/℃ RTI以内
• ゲインドリフト → ±15ppm/℃ 以内

（ロードセル定格出力2mV/V、周囲温度25℃、風袋消去機能を使用しない場合）

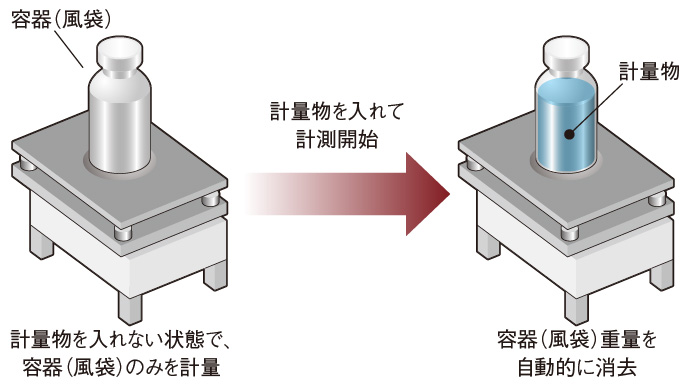

［ 風袋消去機能 ］

計量器の較正を行う際に、ロードセルの使用範囲に応じて、自動的に風袋重量分を消去する機能です。計量物の重量を正しく計測できます。

［ 静荷重較正機能 ］

ロードセルに実負荷（分銅）をかけ、総重量値を正確に較正できます。

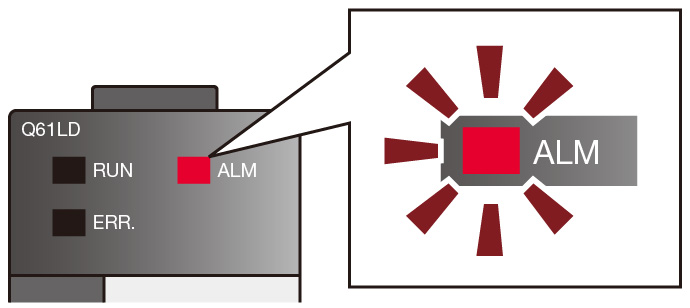

［ 入力信号異常検出機能 ］

ロードセルから入力された信号の異常を検出できます。

• 入力信号異常
• 秤量オーバ
• ゼロ点範囲オーバ
• 変換オーバ
