インバータ FREQROL-F シリーズ -FREQROL-F800- 安心&安全

システムの安全性向上

安全規格に適合

安全機能を使った制御が簡単に実現できます。
STO(Safe Torque Off)の安全機能に対応しています。インバータが安全機能を搭載することで低コストで安全基準に適合できます。

  • EN ISO 13849-1 PLd / Cat.3
  • EN 61508, EN 61800-5-2 SIL2
  • *1安全シーケンサとリモートI/Oユニット間は安全通信が可能です。
  • *2保護機能動作時の電源遮断用に1個つけています。

安心・安全メンテナンス

DC24V制御電源標準対応

従来からある制御回路の別電源入力(端子R1、S1)に加えて、DC24V制御電源入力を標準対応しました。
外部からDC24V電源を入力することで、制御回路のみ動作させることができます。主回路電源をオフしてもパラメータ設定や通信継続ができるため、安全にメンテナンスが行えます。

温度監視でトラブルを予防

インバータ内部に温度センサを搭載しているため、インバータ内部温度が高い場合に信号を出力できます。
これにより、盤内冷却ファンの故障による盤内温度の上昇や、インバータの運転条件による周囲温度の上昇などを検知できます。

長寿命部品と寿命診断機能

長寿命部品

  • 冷却ファンは、設計寿命10年*3で長寿命です。冷却ファンのON/OFF制御との組合せで、さらに長寿命になります。
  • コンデンサは、設計寿命10年*3*4のものを採用し、長寿命化を実現しました。
  • 寿命部品の寿命目安
部品名 FR-F800の寿命目安*3 JEMAの目安*5
冷却ファン 10年 2~3年
主回路平滑用コンデンサ 10年*4 5年
プリント基板上平滑コンデンサ 10年*4 5年
  • *3周囲温度:年間平均40℃(腐食性ガス、引火性ガス、オイルミスト・じんあいのないこと)
    設計寿命は計算値ですので、保証値ではありません。
  • *4出力電流:インバータ定格の80%
  • *5JEMA(社団法人日本電機工業会)「 汎用インバータ定期点検のおすすめ」より抜粋

進化した寿命診断機能

  • インバータ内気温度モニタを標準搭載し、設置環境をモニタできます。寿命診断の目安として使用できます。
  • メンテナンスタイマが3つまで設定できます。
    モータ、ベアリングなどの周辺装置にあわせた設定ができます。

トラブル発生時でも迅速対応

簡単故障解析

  • トレース機能によって保護機能動作直前の運転状態(出力周波数など)をインバータの内蔵RAMに記憶できます。記憶したデータ(トレースデータ)をUSBメモリにコピー、またはパソコンに直接取り込むことでインバータセットアップソフトウェア(FR Configurator2)でトラブル解析が簡単です。

    内蔵RAMのトレースデータは、電源OFF時やインバータリセット時に消去されます。

  • 従来機種からある積算通電時間に加えて、時計機能により時刻が設定できるため、保護機能が動作した時期を簡単に特定できます(電源OFFすると時刻はリセットされます)。またトレースデータにも反映されるため、故障解析に役立ちます。
    オプションの液晶操作パネル(FR-LU08)(電池使用時)でリアルタイムクロック機能を使用すると、電源をOFFしても時刻はリセットされません。

バックアップ/リストア

  • インバータのパラメータおよびシーケンス機能用データをGOTにバックアップでき、GOTにバックアップしたデータをインバータにリストア(復元)できます。

大事なパラメータ設定の保護

パスワード設定で誤操作防止

  • 4桁のパスワードを設定することで、パラメータの読出し/書込みを制限することができます。

安心リニューアル

従来機種との互換性を確保

  • インバータの取付け寸法は、FREQROL-F700(P)シリーズと同一なため、置換えが安心です。(一部異なる容量があります。)
    また、オプション(FR-A8TAT)を使用することで、FREQROL-F700(P)シリーズの制御回路端子台を装着できます。
  • 既存の設備にあわせて入力端子の応答時間を調整できます。
    (FREQROL-F800シリーズでは応答時間が短縮されています。)

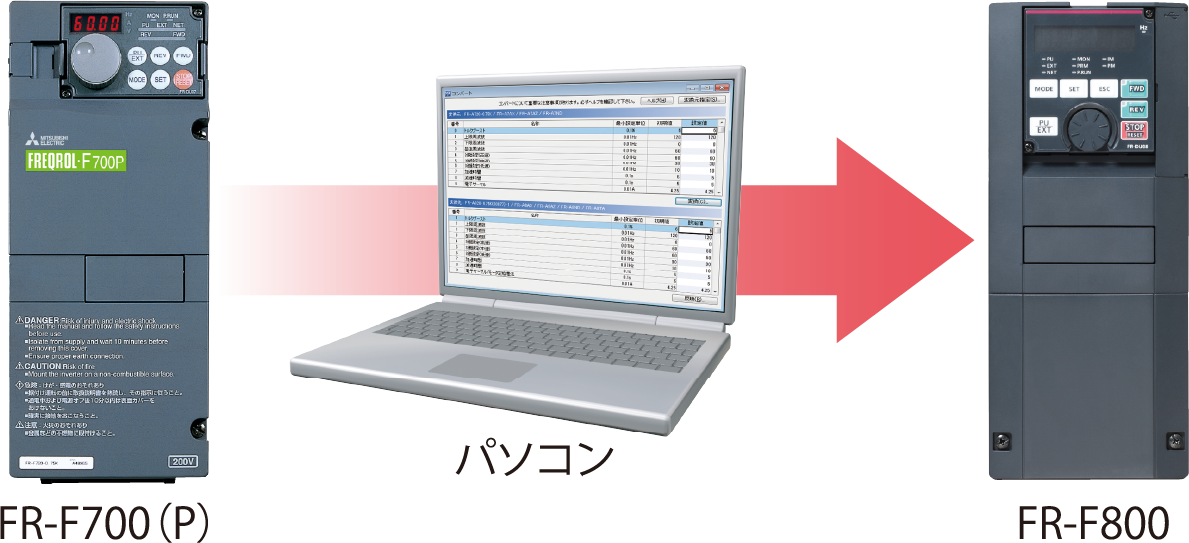

  • インバータセットアップソフトウェア(FR Configurator2)のコンバート機能により、FREQROL-F700(P)シリーズはもちろん、FREQROL-F500シリーズ(対応予定)からのパラメータ設定の移行が簡単にできます。
