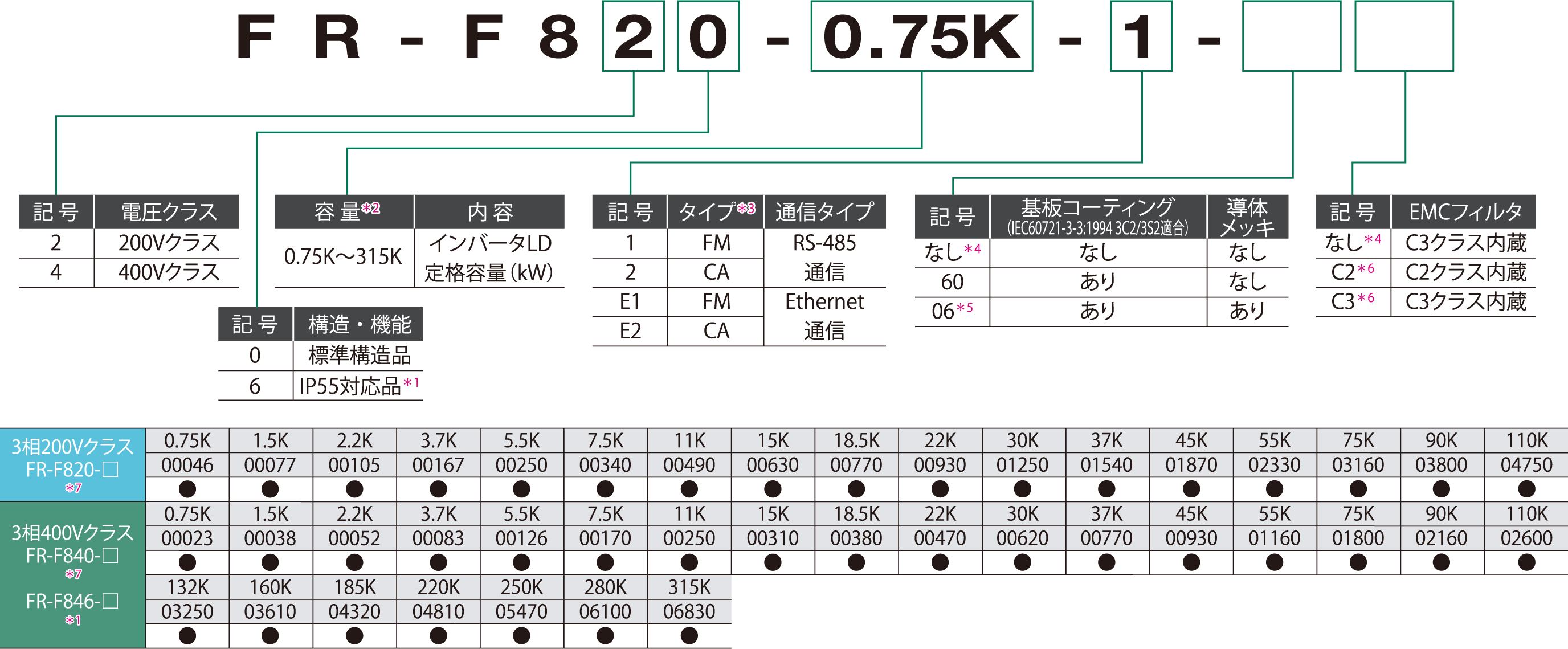

インバータ FREQROL-F シリーズ -FREQROL-F800- 形名構成
インバータ
標準構造品／IP55対応品
●: 発売機種

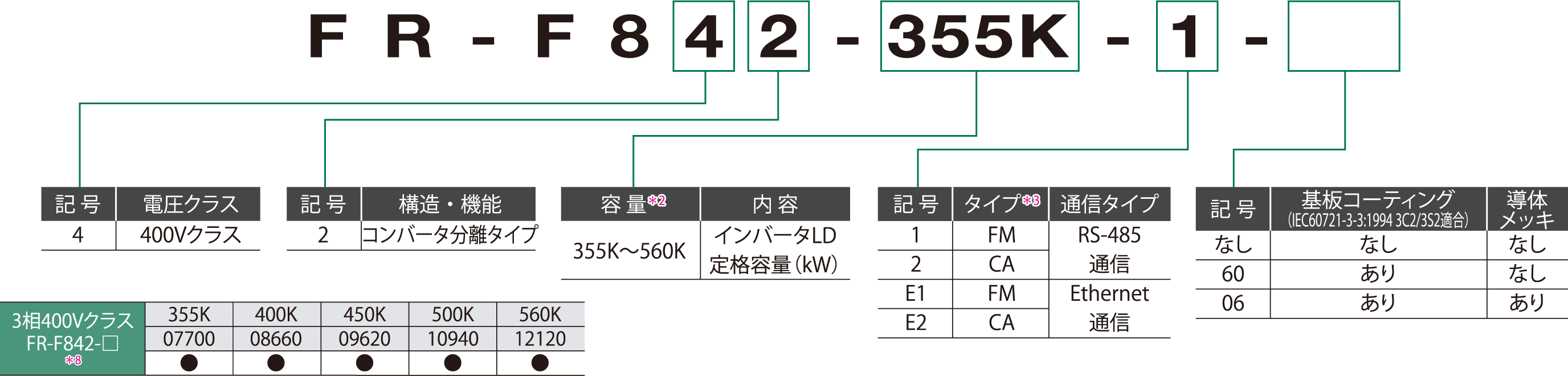

コンバータ分離タイプ
●: 発売機種
- *1対応容量は400Vクラス160K以下です。
- *2インバータ定格電流（SLD定格）を表した形名も用意しています。
- *3タイプにより下表のとおり仕様が異なります。
| タイプ | モニタ出力 | 初期設定 | ||||
|---|---|---|---|---|---|---|
| 内蔵EMC フィルタ |
制御 ロジック |
定格 周波数 |
Pr.19 基底周波数電圧 |
Pr.570 多重定格選択 |
||
|
FM （端子FM搭載品） |
端子FM（パルス列出力） 端子AM（アナログ電圧出力 （DC0～±10V）） |
OFF | シンクロジック | 60Hz |
9999 （電源電圧と同じ） |
1 （LD定格） |
|
CA （端子CA搭載品） |
端子CA（アナログ電流出力 （DC0～20mA）） 端子AM（アナログ電圧出力 （DC0～±10V）） |
ON | ソースロジック | 50Hz | 8888 （電源電圧の95%） |
0 (SLD定格) |
- *4標準構造品のみ対応します。
- *5対応容量は7.5K以上です。
- *6P55対応品のみ選択可能です。
- *775K以上のインバータにはオプションのDCリアクトル（FR-HEL）を必ず設置してください。
DCリアクトルは使用するモータ容量にあわせて選定してください。 - *8コンバータユニット（FR-CC2）を必ず設置してください。（高力率コンバータ（FR-HC2）使用時は不要）

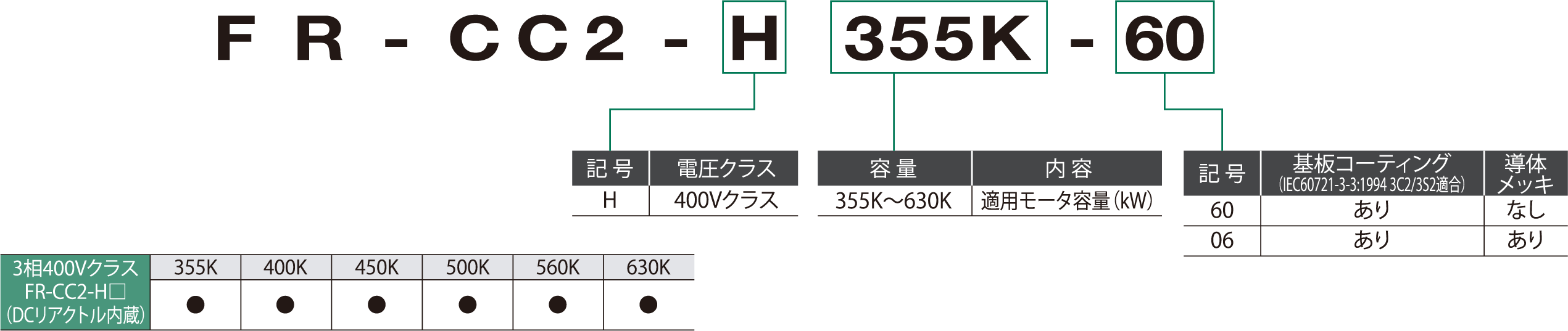

コンバータユニット
●: 発売機種

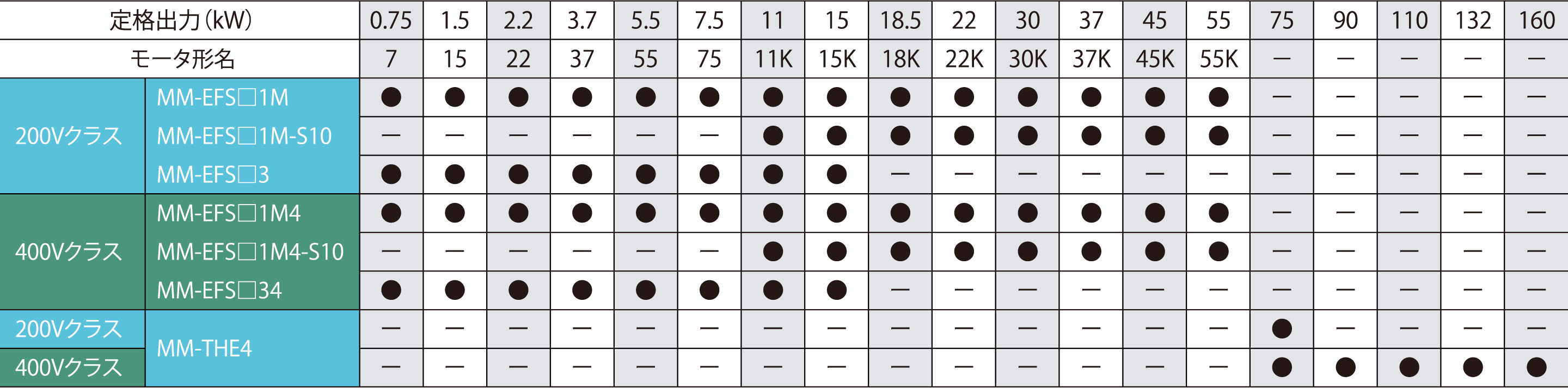

プレミアム高効率IPMモータ
55kW以下
- *9定格回転速度が1800r/minの用途にも使用できます。
- *10屋外形、B組は準標準品になります。
75kW以上
●: 発売機種
- 定格回転速度が1500r/min、1800r/minの用途に使用できます。
- 屋外形、長軸形、フランジ形、防水・屋外形、防食仕様モータなどの特殊品につきましては、お買上店または当社営業所までお問い合せください。
■注意事項
- IPMモータMM-EFS、MM-THE4シリーズは、商用電源で駆動することができません。
- IPMモータの配線距離は100mまでです。
- インバータ1台に複数台のIPMモータを接続して使用することはできません。
- IPMモータMM-EFSシリーズ1500r/min仕様の11kW以上でベルト掛けをする場合は、ベルト掛け専用品を使用してください。3000r/min仕様の11kW以上は、直結専用品となります。
