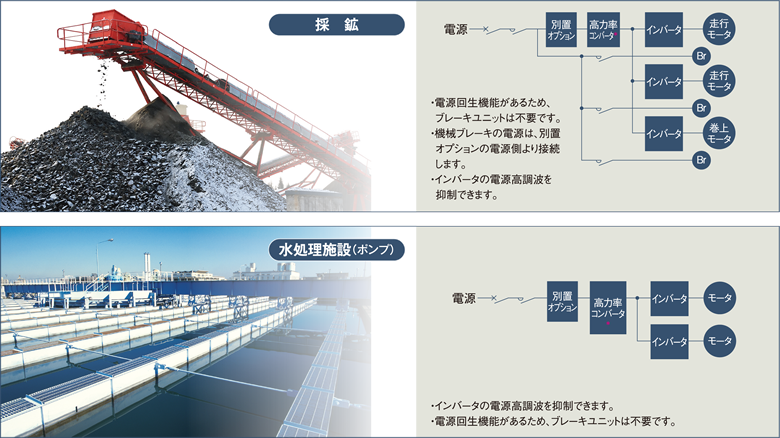

用途例

用途例

*インバータを高力率コンバータとして使用

インバータの複数台接続

インバータを高力率コンバータとして使用する場合、1台の高力率コンバータに最大10台のインバータを接続することができます。高力率コンバータの容量は、必ず接続するインバータ容量の合計またはモータ容量の合計のうち、いずれか大きい方の合計以上にしてください。また、接続するインバータ容量またはモータ容量の合計は、高力率コンバータの容量の半分以上となるようにする必要があります。(高力率コンバータ容量×1/2≦接続インバータ容量またはモータ容量の合計≦高力率コンバータ容量) 接続されるインバータの容量またはモータ容量の合計が高力率コンバータの半分以下の場合、電源高調波抑制効果としての能力は、低減します。

  • インバータを複数台接続する場合、インバータの端子P/+、N/-の配線方法は、中継端子を用いるか、わたり配線となるため、電線サイズの選択には注意してください。一番遠くなるインバータ容量から順に加算されるように選択してください。
  • インバータを複数台接続する場合は、容量の大きなインバータから順次接続してください。
  • 複数台接続するインバータそれぞれにヒューズの設置を推奨します。ヒューズはモータ容量に合わせて選定してください。接続するモータのモータ容量がインバータよりも2ランク以上小さい場合は、インバータ容量の1ランク下を選定してください。
  • 配線長は総配線長50m以内としてください。
