インバータ FREQROL-A800シリーズ システム対応力(機能)


システム対応力
(機能)
充実の機能でさまざまなシステムに対応できます。
コンバータ切換えで在庫の共通化
インバータ/高力率コンバータ切換え NEW

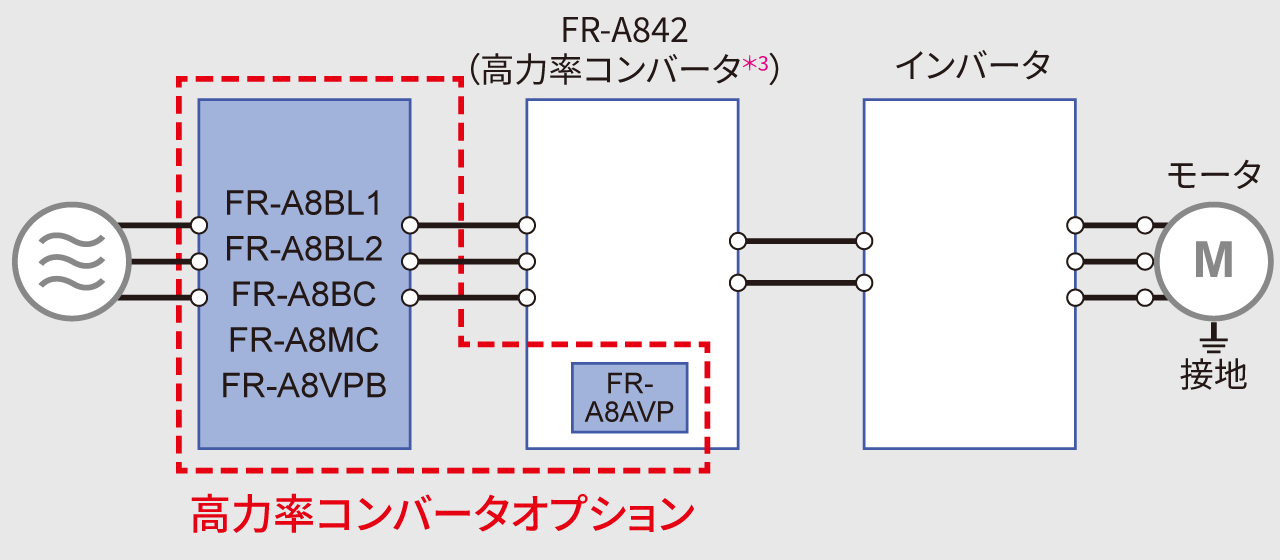

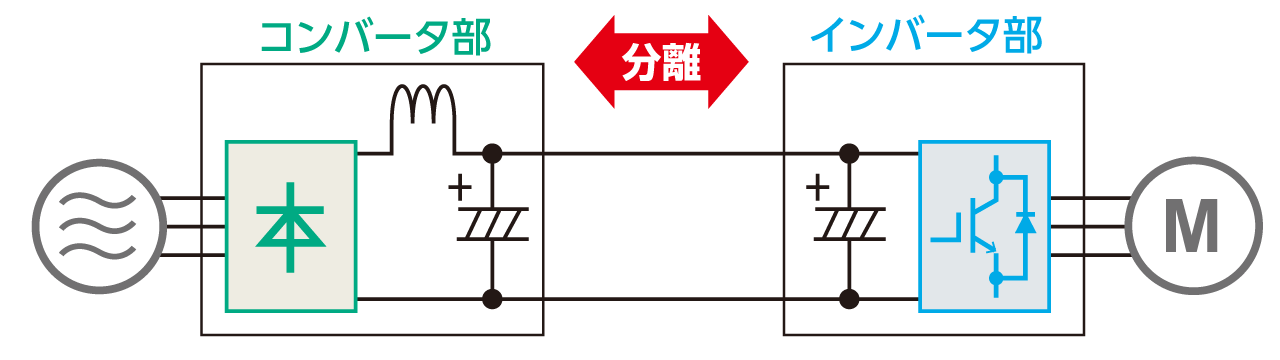

コンバータ分離タイプのインバータにFR-A8AVP(オプション)を装着し、位相検出トランスボックスや専用フィルタリアクトル、専用
PWM 制御リアクトル、専用フィルタコンデンサ、突入電流抑制抵抗などの高力率コンバータオプションと組み合わせることにより、高力率コンバータとして使用できます。
用途に応じて使い分けができるため予備のインバータとコンバータを共通化できます。
高力率コンバータの換算係数は、自励三相ブリッジ回路でK5=0です。また、総合高調波電流歪み率(THDi)が5%以内*1のため、海外の高調波抑制関係規格への対応が容易になります。
*1電源電圧に歪みがある場合、電源系統の高調波がコンバータに流れ込むことにより、高調波含有率は大きくなります。

*2インバータを高力率コンバータとして使用
商用電源切換え時のショックを軽減
商用位相同期切換(400Vクラスのみ) NEW
FR-A8AVP(オプション)、FR-A8VPB(オプション)により商用電源の位相を検出することができます。インバータの出力を商用電源の位相に同期して商用切換えすることにより、モータ電流の飛び出しを抑え、ショックを軽減できます。また、商用運転への切換え時間を短縮でき、大容量ほど効果があります。
商用位相同期なし

商用位相同期あり

用途に適した機能でタクトタイムの削減
制振制御 NEW
クレーンの横行軸や走行軸で、クレーン停止時における搬送物の揺れを抑制できます。タクトタイムの削減による効率的な作業が可能です。
強め励磁減速 NEW
ブレーキ抵抗器なしで減速時間を短縮できます。
搬送ラインなどでタクトタイムを削減できます。

用途にあわせて最適な容量を選定
多重定格 NEW
定格電流、過負荷耐量の異なる4つの定格(SLD定格(超軽負荷)、LD定格(軽負荷)、ND定格(標準負荷)、HD定格(重負荷))をパラメータで選択できます。用途に合わせて最適なインバータが選択でき、SLD定格、LD定格でインバータを選定すると、FR-A700シリーズに比べて設備の小形化が図れます。HD定格は、低速から高トルクが必要な用途に最適です。
75K以上のインバータや75kW以上のモータを使用する場合、DCリアクトルを使用するモータ容量にあわせて選定し、必ず設置してください。


インバータでシーケンス制御
インバータ内蔵シーケンス機能 NEW
- プログラムからパラメータや設定周波数の変更ができます。制御プログラムは、インバータセットアップソフトウェア(FR Configurator2)を使って、シーケンスラダーでプログラミングできます。
- 入力信号に対するインバータの動作や、インバータの運転状態に応じた信号出力、モニタ出力といったインバータの制御を機械の仕様に合わせて自由にカスタマイズできます。
- インバータ単体で各機械の制御ができ、制御を分散することができます。
- リアルタイムクロック機能とあわせて使用することで、時間に応じた運転ができます。(オプションの液晶操作パネル(FR-LU08)使用時
- FR-A800-Eでは、入出力デバイスや特殊レジスタの伝送によりインバータ同士の通信(インバータ間リンク機能)を行い、Ethernetに接続した複数台のインバータで小規模なシステムを構築できます。
