- HDVシリーズ DC600V対応（63・125・250AF）
- HDVAシリーズ DC750V対応（125・250AF）
- HDWシリーズ 3極：DC750V、4極：DC1000V対応（400・800AF）
- KB-HDA
- ラインアップ一覧
- ダウンロード
- 関連リンク

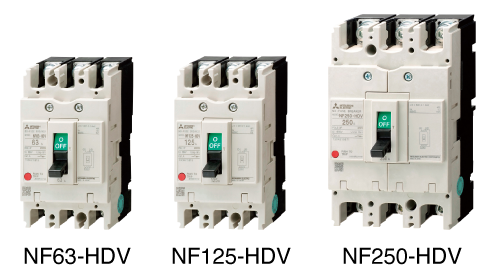

HDVシリーズ DC600V対応（63・125・250AF）
直流高電圧に対応
最大でDC600V回路に適用可能
（指定の結線条件にて）
小形外形
接続箱・集電箱のコンパクト化に貢献
NF63-HDV, NF125-HDV：横幅75mm
NF250-HDV：横幅105mm
省施工・配線の効率化
逆接続可能
HDVAシリーズ DC750V対応（125・250AF）
直流高電圧に対応
最大でDC750V回路に適用可能
（指定の結線条件にて）
小形外形
接続箱・集電箱のコンパクト化に貢献
NF125-HDVA, NF250-HDVA：横幅105mm
省施工・配線の効率化
逆接続可能
HDWシリーズ 3極：DC750V、4極：DC1000V対応（400・800AF）
定格電流最大800Vに対応
大容量パワーコンディショナに最適
直流高電圧に対応
3極品でDC750V、4極品でDC1000V回路に適用可能
高効率給電に貢献
省施工・配線の効率化
逆接続可能
KB-HDA
直流高電圧に対応
太陽光発電システムDC750V回路に適用可能
（指定の結線条件にて）
小形外形
横幅25mm、縦寸法95mm
接続箱のコンパクト化に貢献
省施工・配線の効率化
逆接続可能
IECレール取付標準対応
安全・安心
JIS C 8201-3に適合
端子カバー取付可能
ラインアップ一覧
直流高電圧対応遮断器ラインアップ一覧表
| Aフレーム | ||||||
|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 400 | 800 | ||
| 対 応 電 圧 |
DC600V | NF63-HDV | NF125-HDV | NF250-HDV | NF400-HDW 3P※1 | NF800-HDW 3P※1 |
| DC750V | ― | NF125-HDVA | NF250-HDVA | NF400-HDW 3P | NF800-HDW 3P | |
| DC1000V | ― | NF125-HDVA 4P | NF250-HDVA 4P | NF400-HDW 4P | NF800-HDW 4P | |
- ※1 DC750V対応品につきDC600V回路で適用可能です。
