配電用油入変圧器 スーパー高効率油入変圧器EX-αシリーズ

特長

スーパー高効率油入変圧器 EX-αシリーズはアモルファス鉄心を採用した最上位シリーズです。
- 1.さらなる省エネへ貢献
鉄心材料にアモルファス合金を採用することにより、受電時に変圧器で常時発生する無負荷損(鉄損)を当社標準品の約3分の1に低減します。
無負荷損の低減により、低負荷運転時に特に優れた効率特性を実現します。 - 2.さらなる省エネ性能を追求
無負荷損の低減に加え、巻線や内部構造の設計最適化により、第二次トップランナー基準における省エネ基準達成率は、約150%※1と大幅にクリア。
運転時の負荷状況によらず当社配電用油入変圧器のラインアップにおいて最上位の省エネを実現します。
- ※1EX-α 三相 1000kVA 60Hz 6kVー210Vの場合

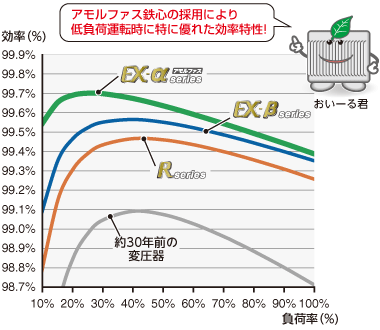

効率曲線比較
(三相1000kVA60Hz)

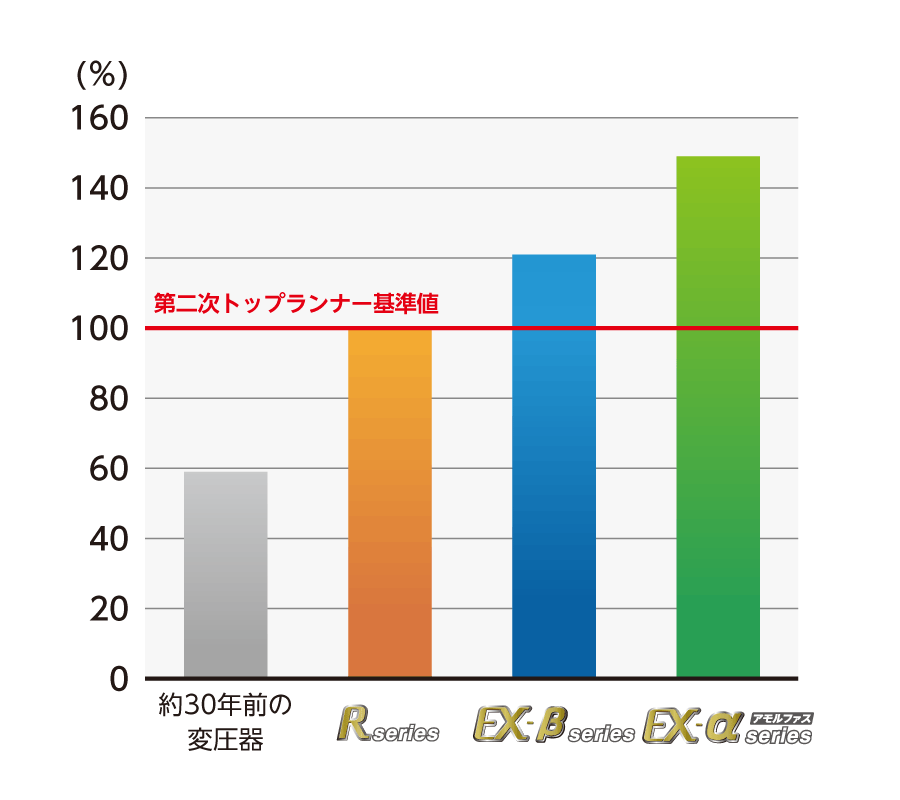

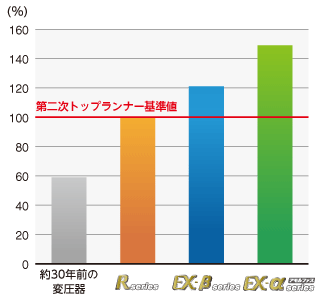

省エネ基準達成率比較
(三相1000kVA60Hz 負荷率50%)

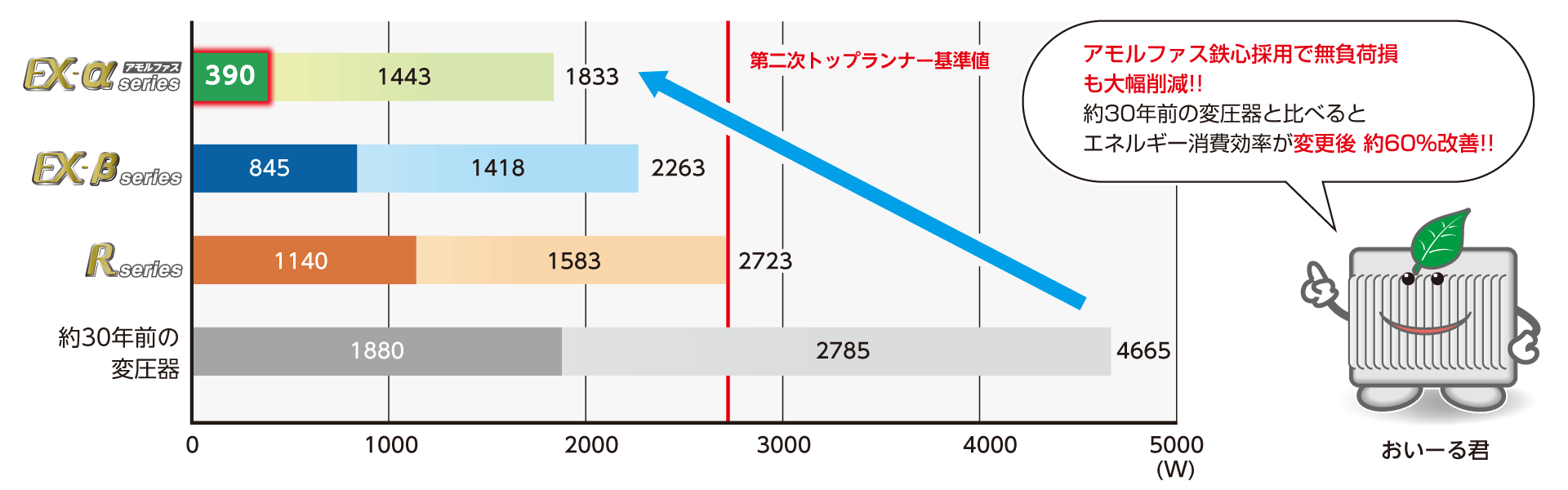

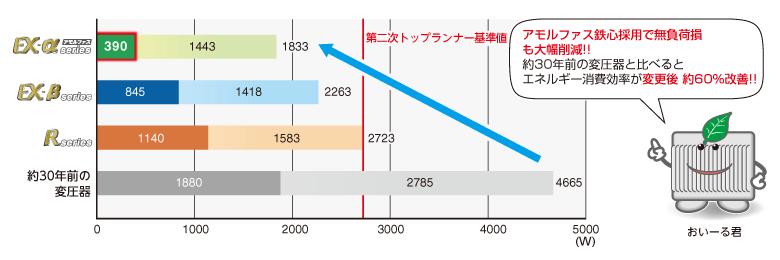

エネルギー消費効率比較(三相1000kVA60Hz 負荷率50%)

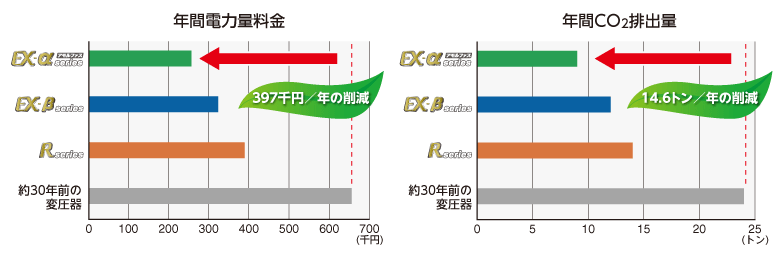

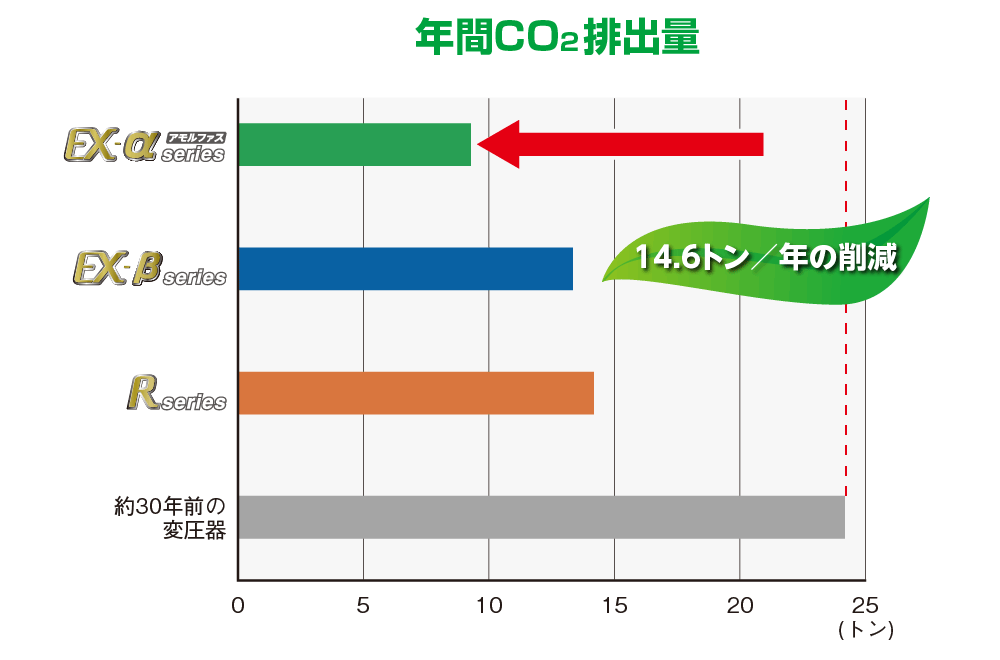

電力量料金及びCO2排出量の年間削減量※2 ※3


- 以上のように約30年前の変圧器を更新することで、電力量料金やCO2削減などへ大きく貢献することができます。
- ※2試算条件:単位電力量料金を19円/kWh
CO2排出削減量(トン/年):一般電気事業者とそれ以外の電気供給者平均排出係数0.512[kg-CO2/kWh]
[出所:平成29年経済産業省・環境省告示第12号による] - ※3電力量料金およびCO2排出量は変圧器で発生する損失分のみの試算を示しています。
