モーション/位置決め シンプルモーションユニット（SSCNET Ⅲ/H）
シンプルモーションユニット（SSCNET Ⅲ/H）
シンプルモーションユニット（4/8軸制御ユニット）

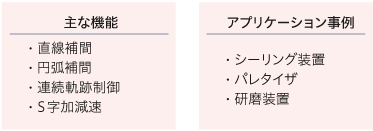

SSCNET Ⅲ/Hによる位置決め制御
シンプルモーションユニットは、SSCNET Ⅲ/Hに対応した4/8軸の位置決め機能を搭載したユニットです。 テーブル方式によるプログラムで、直線補間、２軸円弧補間、定寸送り、および連続軌跡制御を組み合わせることで、さまざまな用途に対応できます。
コンパクトな装置にシンプルモーションで多彩な制御
シンプルモーションユニットは、パラメータ設定とシーケンスプログラムからの始動で、位置決め制御、アドバンスト同期制御、カム制御、速度・ トルク制御など、さまざまなモーション制御を容易に実現します。
同期制御
ギア、シャフト、変速機、カムなどの機械機構をソフトウェアに置き換 えた同期制御に加え、カム制御、クラッチ、カム自動生成などの機能を簡単に実現できます。また、軸ごとに同期制御の始動、停止が行えるため、同期制御軸と位置決め制御軸の混在が可能です。 同期エンコーダ軸に最大4軸＊1までの同期運転ができ、さまざまな装置に対応できます。
- 同期制御とカム制御で装置に合ったシステムが構築できます。
- 最大64種＊2のカムパターン登録ができ、異なる内容物（充填物）にもすぐ対応可能。
- ワークの動作を止めることなく連続的に動作が可能。
- *1FX5-80SSC-Sは8軸
- *2FX5-80SSC-Sは128種
シンプルモーションユニット(SSCNET III/H)
| 形名 | 制御軸数 | 主な機能/制御 | 対応CPUユニット | ||||
|---|---|---|---|---|---|---|---|
| FX5U | FX5UC | FX5UJ | FX5S | ||||
 |
FX5-40SSC-S | 4軸 | 機能 ・直線補間 ・円弧補間 ・連続軌跡制御 ・S字加減速 制御 ・同期制御 ・カム制御 ・トルク制御 |
※1 ○ 最大 16台 |
※2 ○ 最大 15台 |
※3 ○ 最大 1台 |
× |
 |
FX5-80SSC-S | 8軸 | 機能 ・直線補間 ・円弧補間 ・連続軌跡制御 ・S字加減速 制御 ・同期制御 ・カム制御 ・トルク制御 |
※1 ○ 最大 16台 |
※2 ○ 最大 15台 |
※3 ○ 最大 1台 |
× |
- ※1FX5UのDC電源タイプの場合、電源内蔵入出力ユニットの追加が必要の為、最大15台になります。
- ※2FX5UC CPUと接続時は、FX5-CNV-IFCまたはFX5-C1PS-5V、電源内蔵入出力ユニットの追加が必要の為、最大15台になります。
- ※3FX5-40SSC-SとFX5-80SSC-Sの併用はできません。
