ネットワーク関連製品

特長

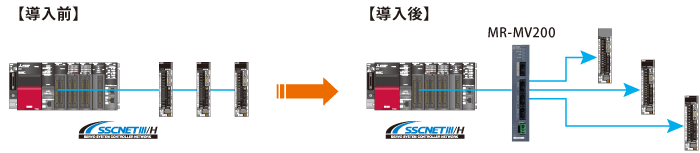

SSCNETⅢ/Ｈ通信を3分岐するネットワークハブユニット

サーボシステムネットワークSSCNETⅢ/H通信に接続し、3分岐を可能にする光分岐ユニットMR-MV200。
分岐することで、高性能サーボアンプMELSERVO-J4シリーズをフレキシブルな配線で分散配置できます。
●設定レスのため、配線変更だけで簡単に導入できます。
●光分岐ユニットを中継することで、さらなる長距離配線が可能です。

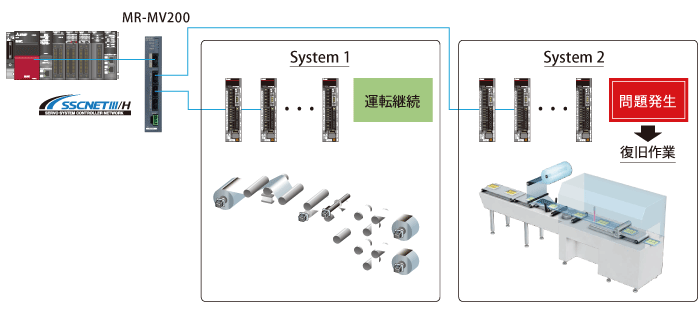

必要な箇所だけ部分電源OFFで、復旧時間を短縮

光分岐ユニットで分散配置をすることにより、部分電源OFFが可能です。分岐されたサーボアンプの電源OFFは他の分岐されたサーボアンプに影響を及ぼさないため、復旧時間の短縮が可能です。

接続方法

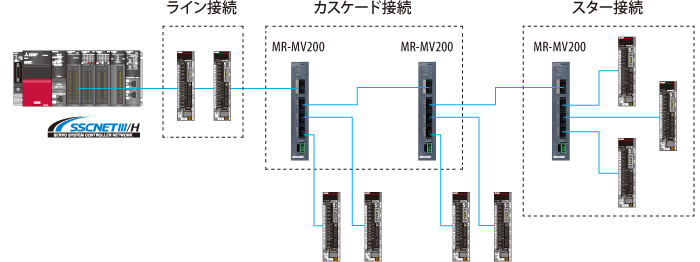

光分岐ユニットを使用することにより、スター接続、ライン接続、カスケード接続及びこれらを組み合わせたフレキシブルな接続ができます。

●接続例
接続方法を組み合わせることにより、装置に最適な配線に柔軟に対応します。

適用コントローラ

[モーションコントローラ]
　●MELSEC iQ-Rシリーズ：R64MTCPU，R32MTCPU，R16MTCPU
　●MELSEC-Qシリーズ 　：Q173DSCPU，Q172DSCPU，Q170MSCPU，Q170MSCPU-S1

[シンプルモーションユニット]
　●MELSEC iQ-Rシリーズ：RD77MS16，RD77MS8，RD77MS4

※光分岐ユニットを導入する場合は、対応するユニットのソフトウェアバージョンを確認してください。
　詳細は、各ユニットのマニュアルを参照してください。
※光分岐ユニット使用時は、必ずシステム設定のSSCNET設定が「SSCNETⅢ/H」であることを確認してください。

仕様一覧

		光分岐ユニット
		MR-MV200
入力電源	入力電圧[V]	DC21.6〜26.4(DC24V ±10%)
	入力電流[A]	0.2
消費電力[W]		4.8
質量[kg]		0.2
取付け方法		制御盤に直接固定またはDINレール
ケーブル長[m]		最大100
使用可能分岐ユニット数		16台／系統
接続サーボアンプ		MR-J4-B(-RJ)，MR-J4W2-B，MR-J4W3-B
接続サーボアンプ数※1		最大16軸／系統
外形寸法[mm]		168(H)×30(W)×100(D)

※1：MR-J4-Bは1軸分、MR-J4W2-Bは2軸分、MR-J4W3-Bは3軸分占有します。
