インバータ FREQROL-A800 Plusシリーズ FREQROL-A800 Plus for CRANES

システム対応力

多彩なネットワークに対応

コントローラからさまざまなネットワークを経由してインバータの制御・監視が可能です。

Ethernet通信機能内蔵FR-A800-E-CRN

（1）CC-Link IE フィールドネットワーク Basic対応

汎用Ethernet通信による
下記の機能（プロトコル）をサポート

• CC-Link IE フィールドネットワーク Basic
• MELSOFT/FA機器接続
• SLMP^*1
• MODBUS/TCP

• *1ネットワークの階層、境界を意識させないシームレスなアプリケーション間通信を行うための共通プロトコル
• *2MELSOFT/FA機器接続、SLMPなど

• *1ネットワークの階層、境界を意識させないシームレスなアプリケーション間通信を行うための共通プロトコル
• *2MELSOFT/FA機器接続、SLMPなど

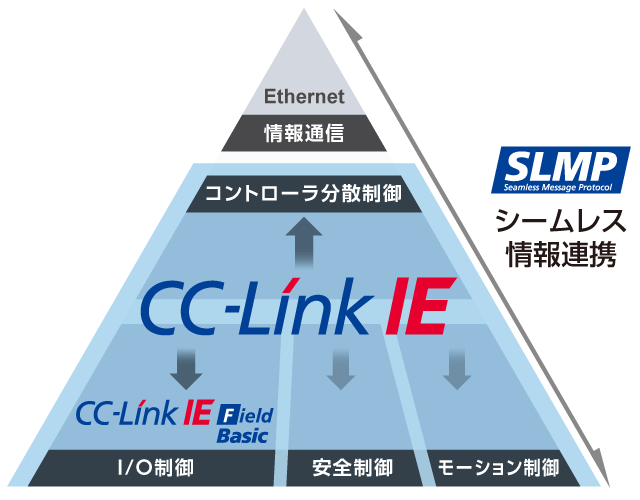

CC-Link IE フィールドネットワーク Basicとは?

CC-Link IE フィールドネットワーク BasicはCC-Link IEの一部であり、ネットワーク階層を意識することなく上位情報系から下位フィールド系をシームレスに連携し、「みえる化」を実現します。

• サイクリック通信
  (通信速度:100Mbps)を実現。
• EthernetのTCP(UDP)/IP通信^*2との混在が可能となり、Ethernetネットワークでの一本化を実現。(制御用専用配線は不要)
• 内蔵オプションを装着せずに汎用Ethernetを使用でき、簡単/安価にシステム構築が可能。

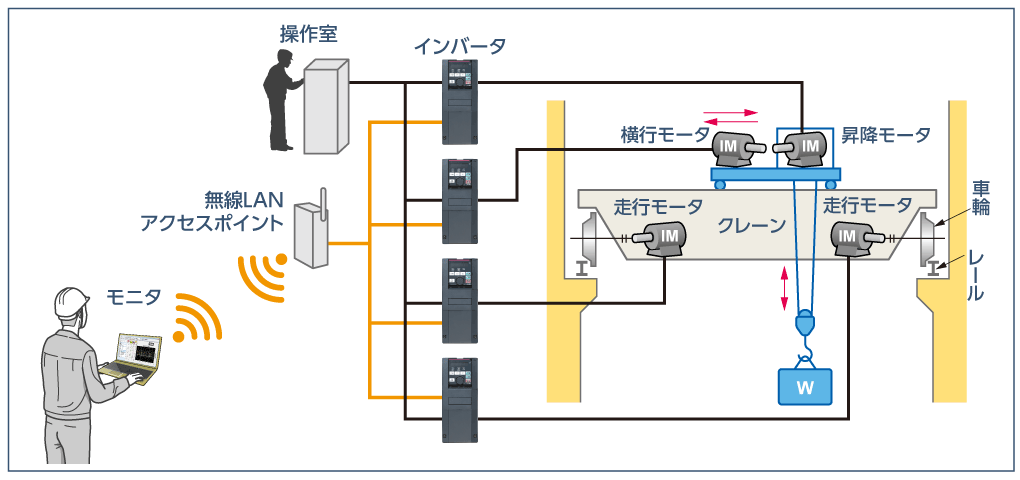

（2）離れた場所からモニタ可能

市販の産業用無線LAN^*3アクセスポイントを使用して、FR Configurator2とインバータを接続できます。^*4
インバータのパラメータ調整、モニタリング（複数軸の一括モニタも可能）、寿命診断等のメンテナンスがワイヤレスで可能です。

• *3耐環境性や高信頼性（冗長性）などを備えた産業に適した無線LAN
• *4無線LANを使用したEthernet通信では、周辺環境や設置場所によっては有線に比べて安定しないことがあります。必ず動作を確認の上で使用してください。
  データの伝達や更新を定期的あるいは一定時間内に必ず行わなければならない用途には、有線LANの使用をお勧めします。

その他のネットワーク

• 通信オプションにより、CC-Link、SSCNETⅢ（/H）、DeviceNet™、PROFIBUS-DPV0に対応します。CC-Link IE フィールドネットワーク、FLリモートなど、その他Ethernet系ネットワークにも対応します。
• MELSEC-Q/Lシリーズに対応したCC-Link通信用のファンクションブロック（FB）を用意しています。インバータ制御用のシーケンスプログラムが簡単に作成できます。
• 標準対応のRS-485通信（三菱インバータプロトコル、MODBUS^®RTUプロトコル）では、通信オプションなしで接続機器と通信が可能です。
